Präsentation
|

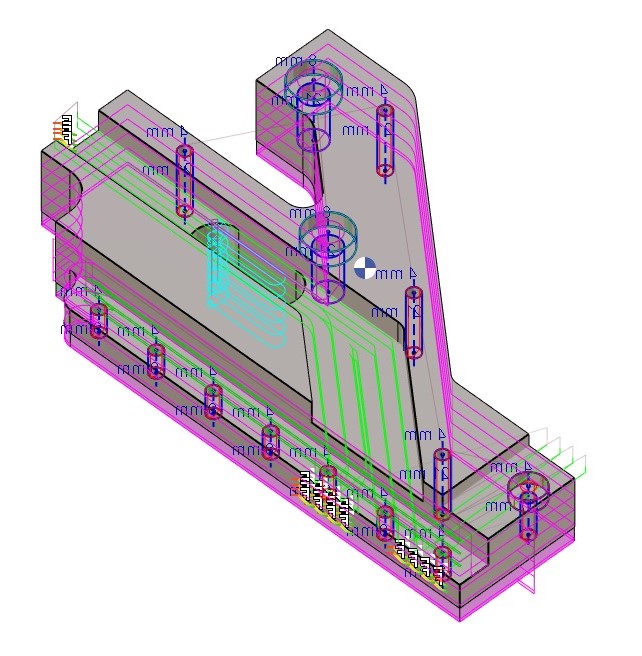

Erstellung eines neuen Bauteils durch Anwenden einer Symmetriekopie . Die Geometrie und die Bearbeitung werden in das neue Bauteil kopiert. |
|
|
Der Zweck ist, das symmetrische Bauteil mit wenigen Klicks zu erstellen. Dies kann in der Luftfahrt oder zur Erstellung von Links-Rechts-Teilen sehr nützlich sein. Diese Teile können in der Mehrteiligen Bearbeitung (MPM) verwendet werden.
|
|
So erstellen Sie eine Bauteilsymmetrie
1. Der erste Schritt besteht darin, ein Bauteil vollständig zu bearbeiten und zu speichern.
If it was not already saved or if it was not saved recently, GO2cam automatically opens the dialog box to save the part.
2. Das folgende Dialogfeld wird angezeigt:
-
Die Schaltfläche Achse ermöglicht die Auswahl eines beliebigen geometrischen Elements als Symmetrieachse.
-
Das nächste Feld bietet vordefinierte Konfigurationen: X-Achse , Y-Achse oder Winkel Wert. Der Winkel wird zwischen Ox und der Symmetrieachse definiert.
-
Ursprung definiert die Koordinaten des Ursprungs der Symmetrieachse.
|
um die Funktion abzubrechen |
|
um das neue Bauteil zu validieren und zu erstellen. |
-
GO2cam schlägt standardmäßig den Namen des Bauteils + _sym am Ende vor, z. B. partname_sym.PCE . Sie können einen anderen Namen vergeben, wenn Sie möchten.
Einige Beispiele
|
Symmetrieachse: X
Ursprung 0, 0 |
|
|
|
|
Symmetrieachse: Y / Ursprung 0, 0 |
|
|
|
|
Symmetrieachse: Y / Ursprung 40, 0 (die Achse ist durch die schwarze Linie dargestellt) |
|
|
|
|
Winkel = 30° |
|
|
|
|
|
