GO2cam bietet eine Funktion, mit der Benutzer schnell Komponenten – wie Spannmittel oder Vorrichtungen – basierend auf 2D-Skizzen oder 3D-Geometrie erstellen können. Dies ist nützlich, um Symbole in die Bearbeitungsumgebung zu integrieren, ohne jedes Detail manuell definieren zu müssen.

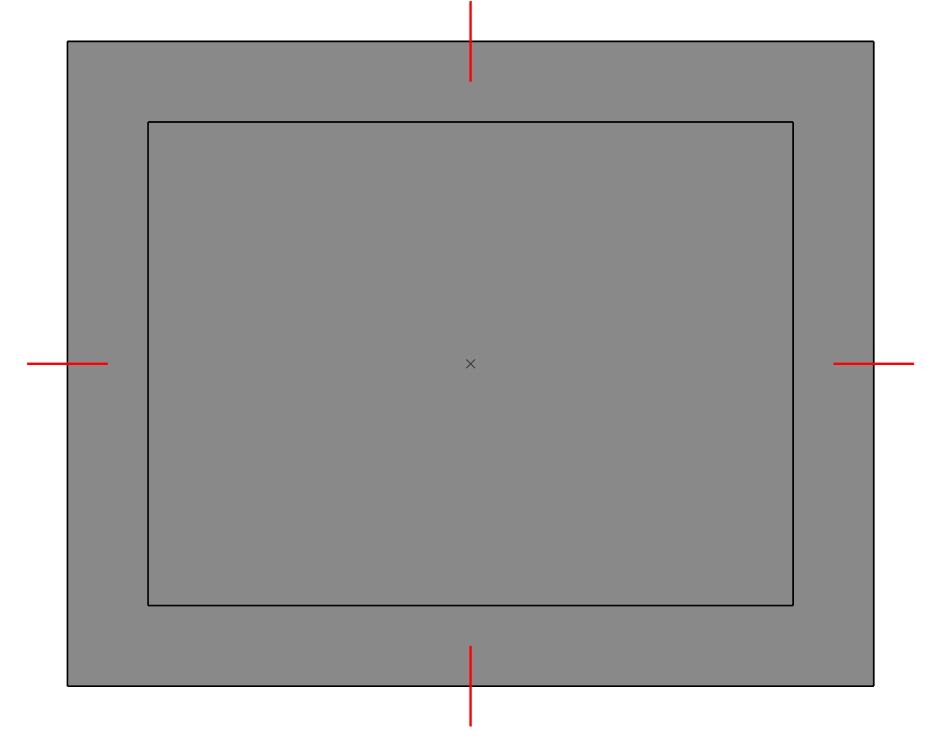

Um eine Komponente aus 2D- oder 3D-Elementen zu erstellen, beginnen Sie mit dem Zeichnen der notwendigen Geometrie – wie vier 2D-Liniensegmente oder ein 3D-Volumen – an der vorgesehenen Stelle (z. B. dort, wo die Klauen einer Spannvorrichtung sitzen).

(Wie in Bild 1 )

Bild 1

gezeigt. Navigieren Sie dann zu Fräsen>NC-Datei > Komponenten Erstellung aus 2D- oder 3D-Elementen . Im Dialogfeld ( Bild 2 ), geben Sie die Abmessungen der Komponente an, konfigurieren Sie die Kollisionserkennung nach Bedarf und wählen Sie die relevante Geometrie aus.

Bild 2

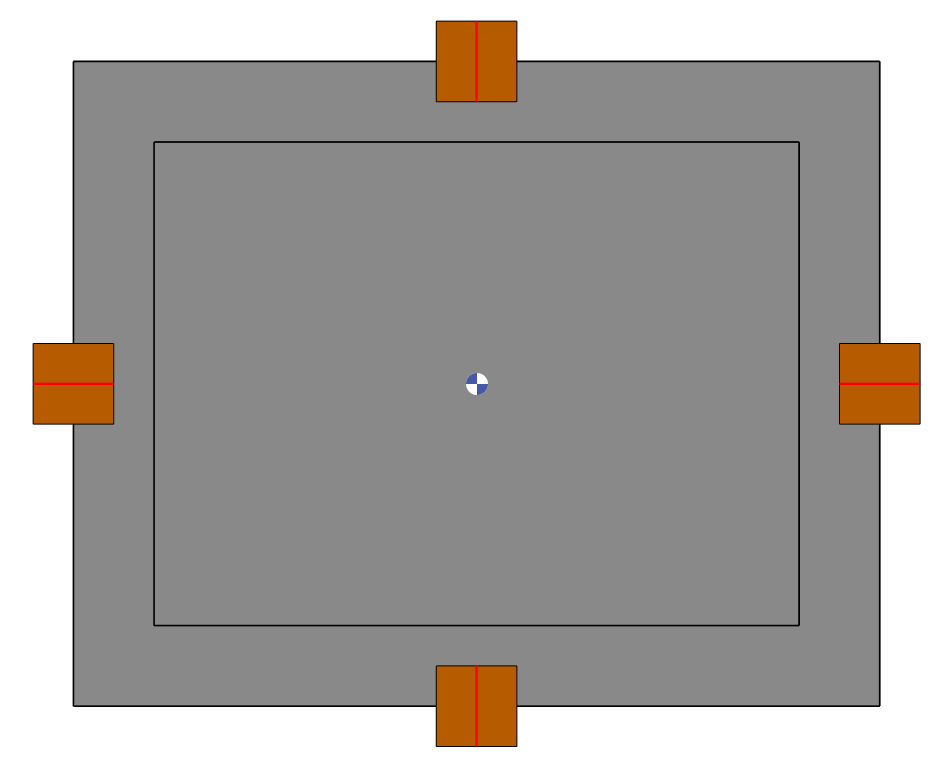

GO2cam wandelt das ausgewählte Drahtmodell oder Volumen in ein Komponentensymbol um.

Sie können die Transparenz des Symbols ausblenden oder ändern, indem Sie in der Anzeigeleiste klicken.

Bild 3
