Einführung

Diese Seite erklärt, wie man einen Mehrfachwerkzeughalter für die Drehmaschine erstellt.

(blue star) Sehen Sie sich ein Video am Ende der Seite an: Klicken Sie hier


Der Erstellungsprozess für Werkzeuge, Symbole, Maschinen usw. ist durch das interaktive Achsensystem flüssiger geworden.

  • Der Pfeil - kehrt die Ausrichtung der ausgewählten Achse um

  • Der Buchstabe - ermöglicht die Neupositionierung der ausgewählten Achse in eine andere Richtung

  • Der Ursprung - ermöglicht die Verlagerung des Achsensystems zu einem anderen Ursprung.

(blue star) Sehen Sie sich ein Video über den Erstellungsprozess an.

Help  - Symbols Creation with Interactive axes-20250218-061726.png

Erstellung eines Mehrfachwerkzeughalters

Wählen Sie das Modul "Spannmittel / Werkzeughalter" auf der Homepage.

Klicken Sie auf die Schaltfläche GO

Wählen Sie die zu importierende Datei aus

Wählen Sie die Importoption, die auf den Volumenkörper angewendet werden soll.

Klicken Sie auf "Anwenden"

Das Achsensystem kann auch aus soliden CAD-Dateien importiert werden, indem die Drahtmodell Import Option aktiviert wird.

Diese Funktion ist besonders nützlich für die Erstellung von Haltern durch den Import von STEP-Dateien aus Datenbanken wie Sandvik oder Iscar. Sie ermöglicht die Wiederherstellung der Achsensysteme für die Positionierung von Einsätzen, wie am Beispiel des Drehmeißels in der Abbildung rechts dargestellt.

Klicken Sie auf die Registerkarte "Erstellung" und dann auf das Menü "Werkzeughalter"

Klicken Sie auf den Befehl, um das Achsensystem zu erstellen

Wählen Sie das Werkzeug aus, um die Position des Achsensystems zu definieren

Wählen Sie die Flächen aus, um die Z- und X-Achse auszurichten, und den Punkt, um das Achsensystem zu definieren.

Das Achsensystem mit der Referenz 0 definiert den Punkt, der auf dem vorherigen Element montiert wird.

Das vorherige Element kann ein Werkzeugträger oder eine andere Werkzeughalterkomponente sein.

Die Mitte eines Kreises kann durch Drücken von STRG + UMSCHALTTASTE und anschliessendem Klicken auf die Bogenkante ausgewählt werden.

Dann bestätigen.

Führen Sie denselben Befehl aus, um das Achsensystem 1 zu erstellen. Es wird die Montageposition für das Werkzeug oder das nächste Element sein.

Wiederholen Sie denselben Befehl, um das Achsensystem 2 zu erstellen. Auch dieses wird die Montageposition für ein anderes Werkzeug oder das nächste Element sein.

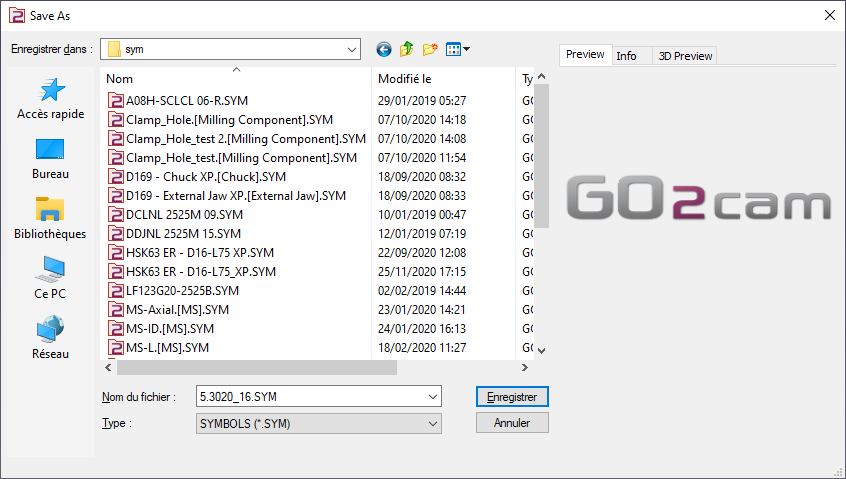

Speichern Sie die Datei im Symbolordner des Benutzers zur Verwendung in GO2cam.

(blue star) Sehen Sie sich ein Video über die Erstellung eines Mehrfach-Drehwerkzeughalters an:
