Einleitung

Diese Seite erklärt, wie man einen einzelnen Fräswerkzeughalter erstellt.

(blue star) Sehen Sie sich ein Video am Ende der Seite an: Klicken Sie hier


Der Erstellungsprozess für Werkzeuge, Symbole, Maschinen usw. ist mit dem interaktiven Achsensystem fließender geworden.

  • Der Pfeil - kehrt die gewählte Achsausrichtung um

  • Der Buchstabe - ermöglicht die Neupositionierung der gewählten Achse in eine andere Richtung

  • Der Ursprung - ermöglicht die Verschiebung des Achsensystems zu einem anderen Ursprung.

(blue star) Sehen Sie sich ein Video über den Erstellungsprozess an.

Help - Symbols Creation with Interactive axes-20250218-061726.png

Erstellung eines Fräswerkzeughalters

Wählen Sie das Modul "Spannmittel / Werkzeughalter" auf der Homepage.

Klicken Sie auf die Schaltfläche GO

Wählen Sie die zu importierende Datei aus

Wählen Sie die Importoption, die auf den Volumenkörper angewendet werden soll.

Klicken Sie auf "Anwenden"

Das Achsensystem kann auch aus soliden CAD-Dateien importiert werden, indem die Drahtmodell Import Option aktiviert wird.

Diese Funktion ist besonders nützlich für die Erstellung von Haltern durch den Import von STEP-Dateien aus Datenbanken wie Sandvik oder Iscar. Sie ermöglicht die Wiederherstellung der Achsensysteme für die Positionierung von Einsätzen, wie für das Drehmeißel in der Abbildung rechts dargestellt.

Klicken Sie auf die Registerkarte "Erstellung" und dann auf das Menü "Werkzeughalter"

Klicken Sie auf den Befehl zum Erstellen des Achsensystems

Wählen Sie das Werkzeug, um die Position des Achsensystems zu definieren

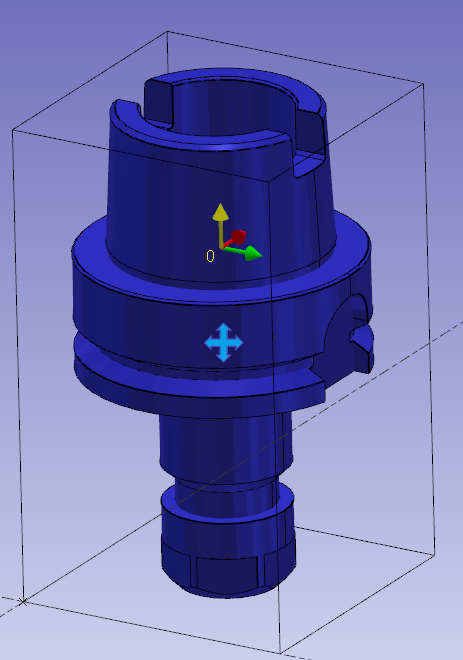

Wählen Sie die Oberfläche/den Punkt aus, der der Ursprungspunkt des Achsensystems sein soll.

Das Achsensystem mit der Referenz 0 definiert den Punkt, der auf dem vorherigen Element montiert wird.

Das vorherige Element kann eine Werkzeugaufnahme oder eine andere Werkzeughalterkomponente sein.

Es gibt zwei Methoden, um das Achsensystem hinzuzufügen:

Verwenden Sie Strg + Umschalt um das Profil auszuwählen.

Oder wählen Sie die Oberfläche des Werkzeughalters aus, wie durch den roten Pfeil angezeigt. Stellen Sie sicher, dass die Ansicht ausreichend vergrößert ist, wenn Sie die Fläche auswählen.

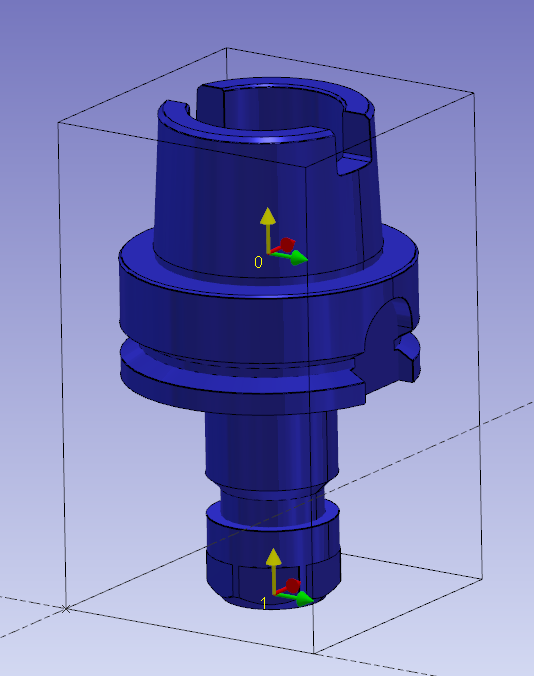

Führen Sie denselben Befehl aus, um das Achsensystem 1 zu erstellen. Es wird die Montageposition für das Werkzeug oder das nächste Element sein.

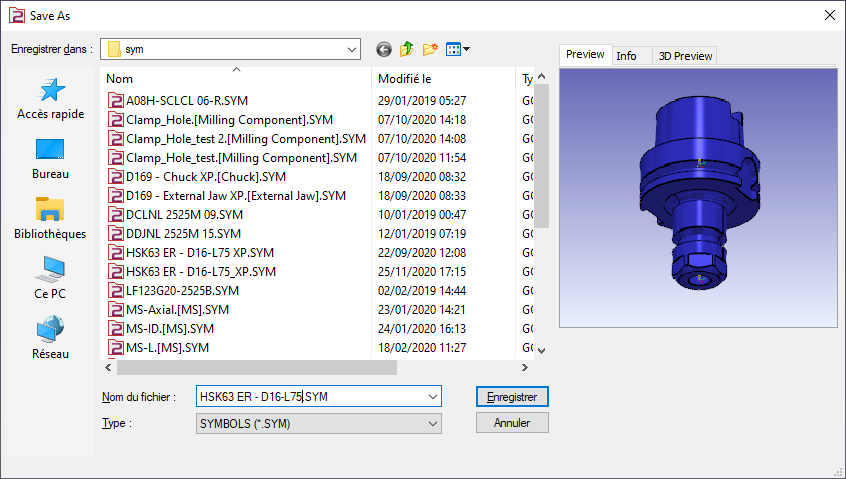

Speichern Sie die Datei im Symbolordner des Benutzers zur Verwendung in GO2cam.

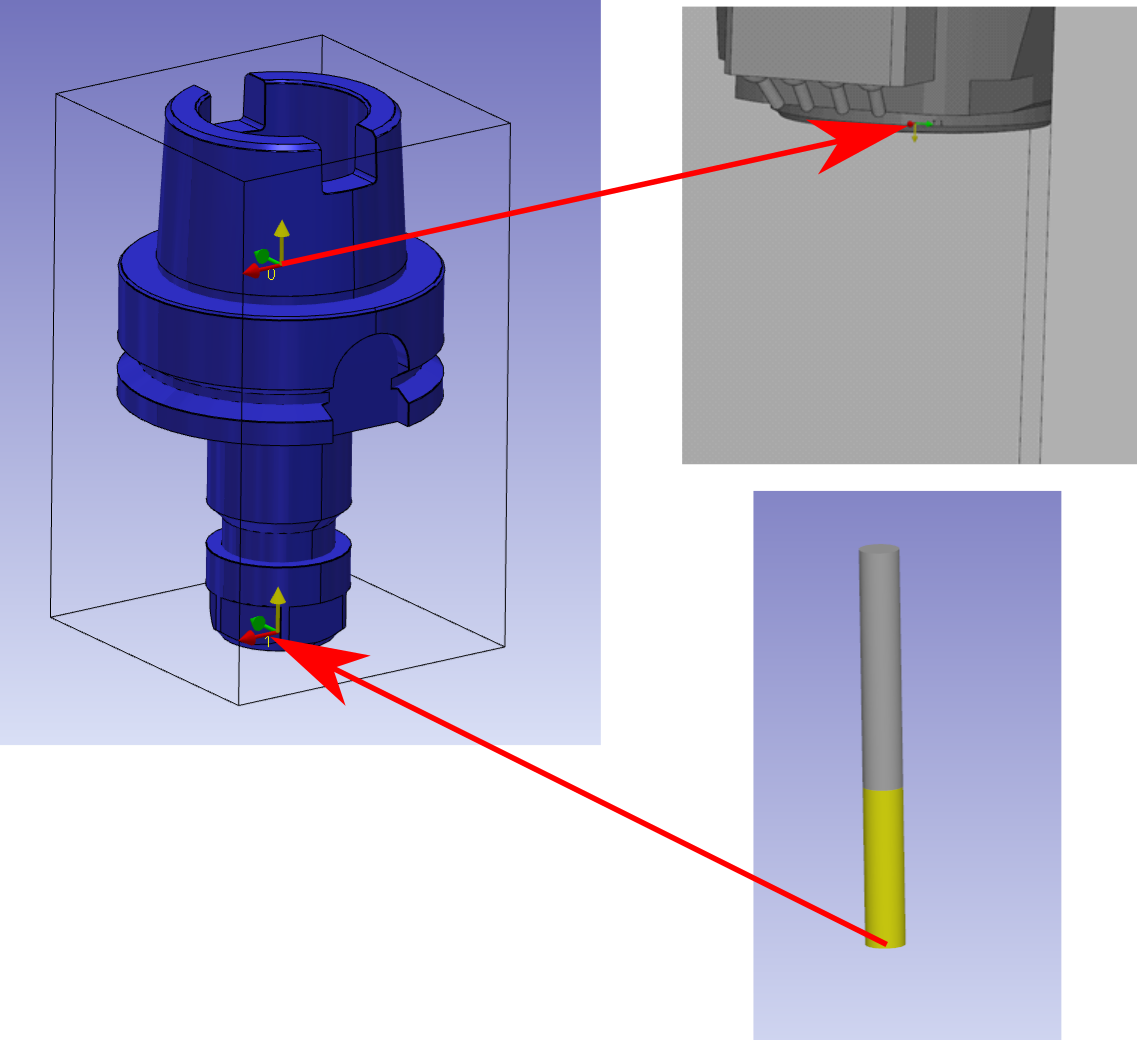

Wichtige Punkte

  • Das Achsensystem 0 ist der Montagepunkt auf der Spindel.

  • Das Achsensystem 1 ist der Punkt, an dem die Werkzeugspitze montiert ist.

  • Die Z-Achse der beiden Achsensysteme ist in die Spindel ausgerichtet.

(blue star) Sehen Sie sich ein Video über Single Mill Toolholder an:
