Diese vertikale Leiste ermöglicht den schnellen Zugriff auf Anzeigeoptionen für Elemente im Arbeitsbereich:
|
|
Die Anzeigefenster der Hauptelemente sind kontextbezogen, sie erscheinen nur, wenn Elemente vorhanden sind.
Außerdem haben die definierten Filter Vorrang vor den Anzeigefenstern: Wenn ein Element gefiltert wird, ist die Schaltfläche für die schnelle Anzeige nicht zugänglich!
Dialog der geometrischen Filter
|
|
Sie können ein Video zur Verwendung von Filtern am Ende der Seite ansehen: Hier klicken |
Wenn Sie den Filterdialog öffnen, schließt sich automatisch nach 10 Sekunden mit einem Ausblenden!
Allgemeine Eigenschaften
|

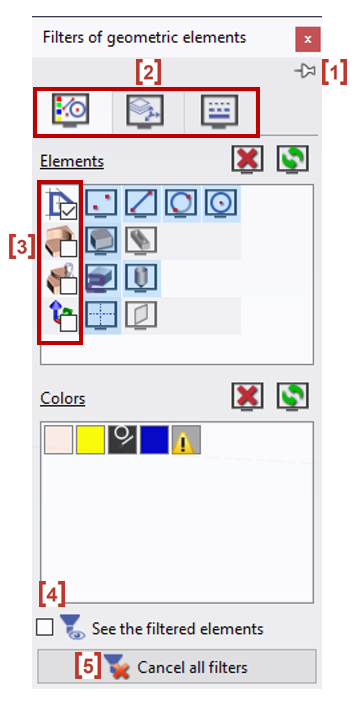

You can let the dialog open with the pin icon. [1] Sie haben 3 Registerkarten [2] :
You can filter according to families [3] :
Check the box [4] um die gefiltert Elemente zu sehen, die es ermöglichen, die gefilterten Elemente zu visualisieren, d. h. dass diese Elemente weiterhin sichtbar sind, während sie inaktiv sind (können nicht ausgewählt werden). The button [5] alle Filter abbrechen ermöglicht das Zurücksetzen aller im Dialog angewendeten Filter und auch die mit dem Befehl "Ausblenden" durchgeführten Aktionen abbrechen , der im Menü "Bearbeiten" und in den kontextbezogenen Popups verfügbar ist. Sie können ein Video zum Löschen aller Filter ansehen: (Doppelklicken Sie in das Video, um es zu vergrößern!) |
|
|
|
|
|

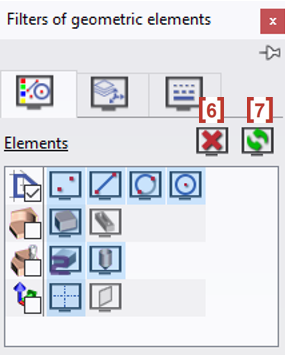

Abbrechen [6] resets all the filters applied for the current type of filter Invertieren [7] the selection enables to see only one type of element if you first filter it. For example, in a multitude of colors used, if you want to see only the blue elements you can do it by filtering the blue color, then inverting the selection. |
|
Filtern nach Elementen
|
Jeder Elementtyp hat sein eigenes Symbol. Die aktiven Elemente haben ihr Symbol in Farbe und gedrückt (in Blau). Um einen Elementtyp zu filtern, z. B. die Bemaßungen, klicken Sie auf das Symbol, und es wird grau. |
|
|
Wenn eine 'Familie' nicht markiert : Alle Elemente sind sichtbar. |
|
|
Wenn eine 'Familie' markiert : Alle Elemente sind versteckt. |
|
|
Ein Quadrat wird angezeigt, wenn die Elemente einer Familie entweder ausgeblendet oder ausgewählt sind. |
|
|
Im Dialog der Filter haben wir einen neuen Entitätstyp 'Gewindepunkt' hinzugefügt. Es ermöglicht, Gewindepunkte von geometrischen Punkten zu unterscheiden. |
|
Filtern nach Farben
|
Klicken Sie auf das Farbfeld, damit alle Elemente dieser Farbe gefiltert werden. Dann erscheint ein 'Benutzer'-Symbol, um den neuen Status anzuzeigen: Hier wird die gelbe Farbe gefiltert, orange und blau sind aktiv. Sonderfälle:
|
|
Filtern nach Ebenen und Layern
|

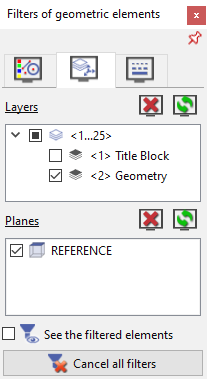

Zum Filtern nach Ebenen und Layern , deaktivieren Sie einfach das entsprechende Kontrollkästchen. Alle Elemente, die zu der nicht ausgewählten Ebene oder dem nicht ausgewählten Layer gehören, sind nicht mehr zugänglich. Im Beispiel rechts werden alle Elemente von Layer 1 'Titelblock' gefiltert. |
|
Automatische Filter: manchmal erscheint die '2' von GO2cam auf einem Elementtyp. Es zeigt an, dass ein automatischer Filter aktiv ist. Der Benutzer kann diesen automatischen Filter abbrechen und dann wählen, ob er das Element sehen möchte oder nicht. Folglich gibt es 3 Filterebenen, erklären wir es mit dem Rohteil:
|
Automatischer Modus: GO2cam filtert das Rohteil in Geometriemenüs und zeigt es in der Bearbeitung an. |
|
Benutzermodus: Der Benutzer wählt, das Rohteil jederzeit zu sehen. |
|
Benutzermodus: Der Benutzer wählt, das Rohteil jederzeit zu filtern. |
Die automatischen Filter werden auf verschiedene Elementtypen angewendet:
-
Die Linien, gefiltert in der Bearbeitung,
-
Die Achse, gefiltert in der Bearbeitung,
-
Das Rohteil, gefiltert in der Geometrie,
-
Die Symbole, gefiltert in der Geometrie.
Die Achsensysteme der Ebenen haben ein anderes Verhalten:
|
Im automatischen Modus wird das Achsensystem der aktuellen Ebene immer angezeigt. |
|
Im aktiven Modus sind die Achsensysteme aller Ebenen sichtbar, |
|
Im inaktiven Modus gibt es kein sichtbares Achsensystem. |
Anzeige der Hauptelemente
Diese Elemente sind die Volumen , die Rohteil , die Symbole (Schraubstöcke, Klemmen…), und die Werkzeuge . Die Anzeigefenster sind kontextbezogen, sie erscheinen nur, wenn die Elemente vorhanden sind. Sie sind auch abhängig von jeder Aktion in den Filtern: Wenn ein Element gefiltert wird, verschwindet das entsprechende Anzeigefenster!
2 Aktionen sind auf den 4 Elementen möglich:
|
a left click on the element icon enables to hide it (and display it). By default the element is visible [1] , wenn es ausgeblendet ist, die Wolken-Symbol [2] is positioned on it. |
|
|
Ein mittlerer Klick auf das Elementsymbol ermöglicht die Aktivierung Transparenz . Der kleine Pfeil wird grün, um die Änderung anzuzeigen. Durch Klicken auf diesen Pfeil [3] , können Sie auf einen Cursor zugreifen, um Transparenzintensität [4] . Sie können auch direkt auf den Pfeil klicken, wenn er blau ist, um die Transparenz zu aktivieren und anzupassen. |
|
|
In turning, the cursor bars for part and stock enable to access your define cutom Schnittansicht [5] . The section is always done on the 2 elements at the same time. |
|
Sonderfall: die Registerkarte Werkzeuge erscheint nur während der Auswahl von Bearbeitungsvorgängen und der Simulation. Der linke Mausklick auf das Werkzeug blendet nicht das Werkzeug aus, sondern seinen Werkzeughalter, falls er einen hat.
|
|
