Fasenfräsen, das mit nur einem Werkzeugweg programmiert wurde, der den X-, Z- oder XZ-Achsen folgt. Der Fasenwinkel wird durch die Wendeplatte des verwendeten Werkzeugs bestimmt.

Wesentliche Punkte

  • Auswahl der Geometrie

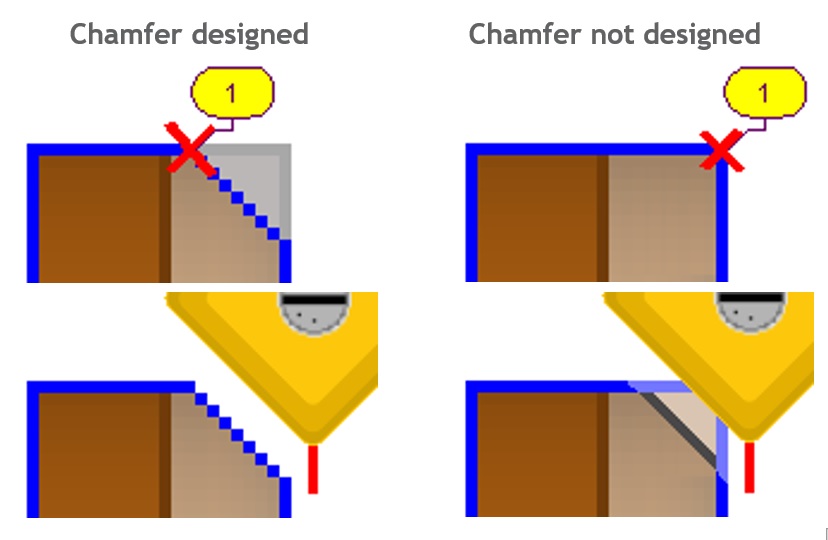

2 Fälle sind möglich:

  • die Fase ist konstruiert : Klicken Sie auf einen der beiden Punkte, definieren Sie die Zustellung=0 in der Strategie,

  • die Fase ist nicht konstruiert : Klicken Sie auf den Winkelpunkt, definieren Sie den Zustellung Wert in der Strategie. Diese Tiefe ist der direkte Abstand vom Punkt zur Fasenfläche!

Wählen Sie sorgfältig die Wendeplatte des Werkzeugs :

  • der Fasenwinkel wird durch den Winkel der Wendeplatte bestimmt

  • die Schneide der Wendeplatte muss lang genug sein.

Strategieparameter

Dialogbereich

Parameter

Werkzeugweg

Werkzeugweg

Nummer der imaginären Nase

Bearbeitungsstrategie

Bearbeitungstiefe

Erster Rückzug im Eilgang

Verweilzeit am Ende

Art der Verweilzeit

Bewegungsparameter

Dialogbereich

Parameter

Annäherungs- und Rückfahreigenschaften

Sicherheitsabstand

Technologieparameter

Dialogbereich

Parameter

Schnittbedingungen

Qualität

Schnittgesch. Vc

Spindeldrehzahl n

Getriebestufe

Vorschub in Z

Vorschubeinheit

Spindeldrehrichtung

Maximale Drehzahl

Kühlungsnummer

Spezifische Kühlung

Werkzeugnummerierung

Werkzeugnummer

spezifische Nummer

Radiuskorrektur

Korrekturregister Länge

Benutzerinformationen

Kommentar

Überwachung

Bearbeitungsset

Optionsparameter

Dialogbereich

Parameter

Kollisionsmanagement

Spalt Prüfung auf Rohteil

Abstand XY

Sicherheitsbereich

Abstand Z

Sicherheitsabstand in Z für Eilgänge

Sicherheitsabstand in X für Eilgänge
