Präsentation
|
Profile können entworfen werden, um die Bearbeitung zu begrenzen. Es stehen verschiedene automatische Formen zur Verfügung, darunter Rechteck und Ellipse/Kreis, und auch die manuelle Erstellung im laufenden Betrieb ist möglich. |
|
|
Die Hauptvorteile:
-
vermeiden Sie die Konstruktion von Drahtmodellgeometrie,
-
die Profile werden nur für den aktuellen Zyklus verwendet, dann werden sie automatisch ausgeblendet,
-
die Begrenzung kann nachträglich bearbeitet und modifiziert werden, um sie an den erzeugten Werkzeugweg anzupassen.
So erstellen Sie eine automatische Begrenzung
|

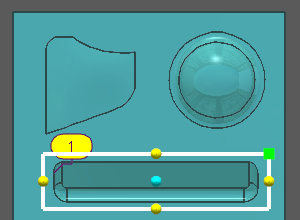

Klicken Sie auf das Symbol; Erstellen/Bearbeiten Sie ein Profil für die Begrenzung, die Ansicht wird automatisch auf die Ansicht "Oben" erzwungen, Wählen Sie die Art des Bereichs : Ellipse (oder Kreis), Rechteck oder manuell, Klicken Sie auf das Teil, um den Begrenzungsbereich zu positionieren: Nach der Positionierung kann das Profil geändert werden.
|
|
|
Regeln für die Anpassung:
|
|
|
Während der Erstellung des Bereichs stehen mehrere Symbole zur Verfügung: Möglichkeit, die Aktion rückgängig zu machen und zum vorherigen Schritt zurückzukehren [1] Den aktuellen Bereich abbrechen [2] Den aktuellen Bereich validieren [3] |
|
|
Für dieselbe Bearbeitungsauswahl können mehrere Bereiche erstellt werden. |
|
|

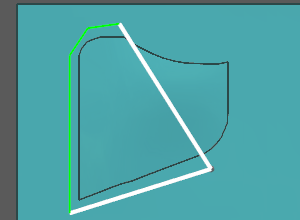

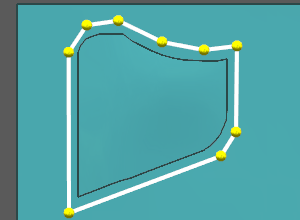

Vorgehensweise für die manuelle Erstellung: Der Bereich muss manuell erstellt werden, indem Punkte im laufenden Betrieb angeklickt werden. Alternativ kann das Raster (mit der STRG-Taste) aufgerufen werden, um Kanten von Solids oder Geometrie auszuwählen.

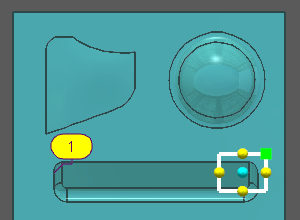

In diesem Stadium können zahlreiche Anpassungen vorgenommen werden :
|
|
|

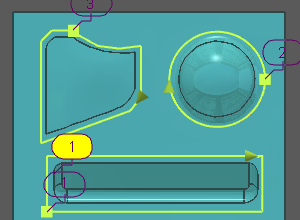

Die drei Begrenzungsbereiche sind definiert: Beenden Sie die Auswahl der Geometrie.
|

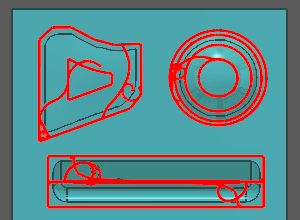

Das Ergebnis der Bearbeitung : Auf den Strategieseiten kann die Bearbeitung entsprechend dem Begrenzungsbereich angepasst werden: innen, auf, außen usw. |
