Definition

工作平面由三個互相垂直的方向 X、Y 和 Z 定義。工作面為 XY，刀具始終位於當前平面的 Z 方向。

進入 GO2cam 時，已經建立一個平面；在銑削和線切割加工中稱為 參考平面 ，在車削中稱為 旋轉平面 （工作面為 ZX）。

在某些特定情況下（例如在第四軸上加工），您需要建立對應於零件其他面的新平面。

所有必要的建立命令都提供給您。

在新建平面視圖中 建立的平面始終成為當前平面 .

但是建立新平面不會改變當前視圖。您可以使用選項 定位 更改此行為，此選項位於工具>選項>顯示中。

特殊情況是展開平面：它成為當前平面，視圖也 也已更改 .

Plane List

已更改。您可以從互動式狀態欄存取現有工作平面的清單。使用此清單，您可以：

  • 通過從清單中選擇新的工作平面來更改當前工作平面。

  • 使用核取方塊查看僅屬於當前工作平面的元素

  • 通過點擊屬於它的元素來更改當前工作平面：點擊吸管，然後點擊元素。

您也可以通過右鍵點擊平面的軸系統並選擇「定義為當前平面」來更改平面。


System of Axis

Display of Workplanes systems of axis

組態

您可以 顯示軸系統 顯示對應於現有工作平面的軸系統。軸系統也指示 平面編號 ，此編號也可以在平面清單中找到。

顯示在過濾器對話框中進行配置：

  • 要僅顯示當前平面軸系統，請保持自動模式

  • 要顯示所有現有平面的軸系統，請檢查「可見」模式下的圖示

  • 要隱藏所有軸系統，請檢查「隱藏」模式下的圖示。

顏色慣例

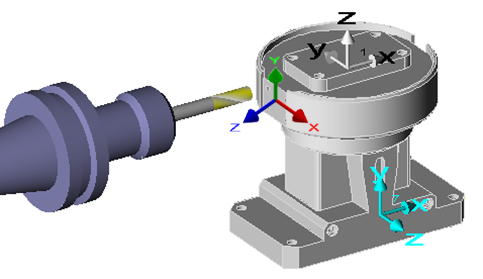

在新建平面視圖中 當前工作平面 以三種顏色顯示。

這裡，當前平面是平面編號 8。

如果它不是當前工作平面，則 參考平面 以 白色 顏色顯示（平面編號 1）。

所有 其他現有平面 都以清晰的 藍色 .
