GO2cam 線上說明

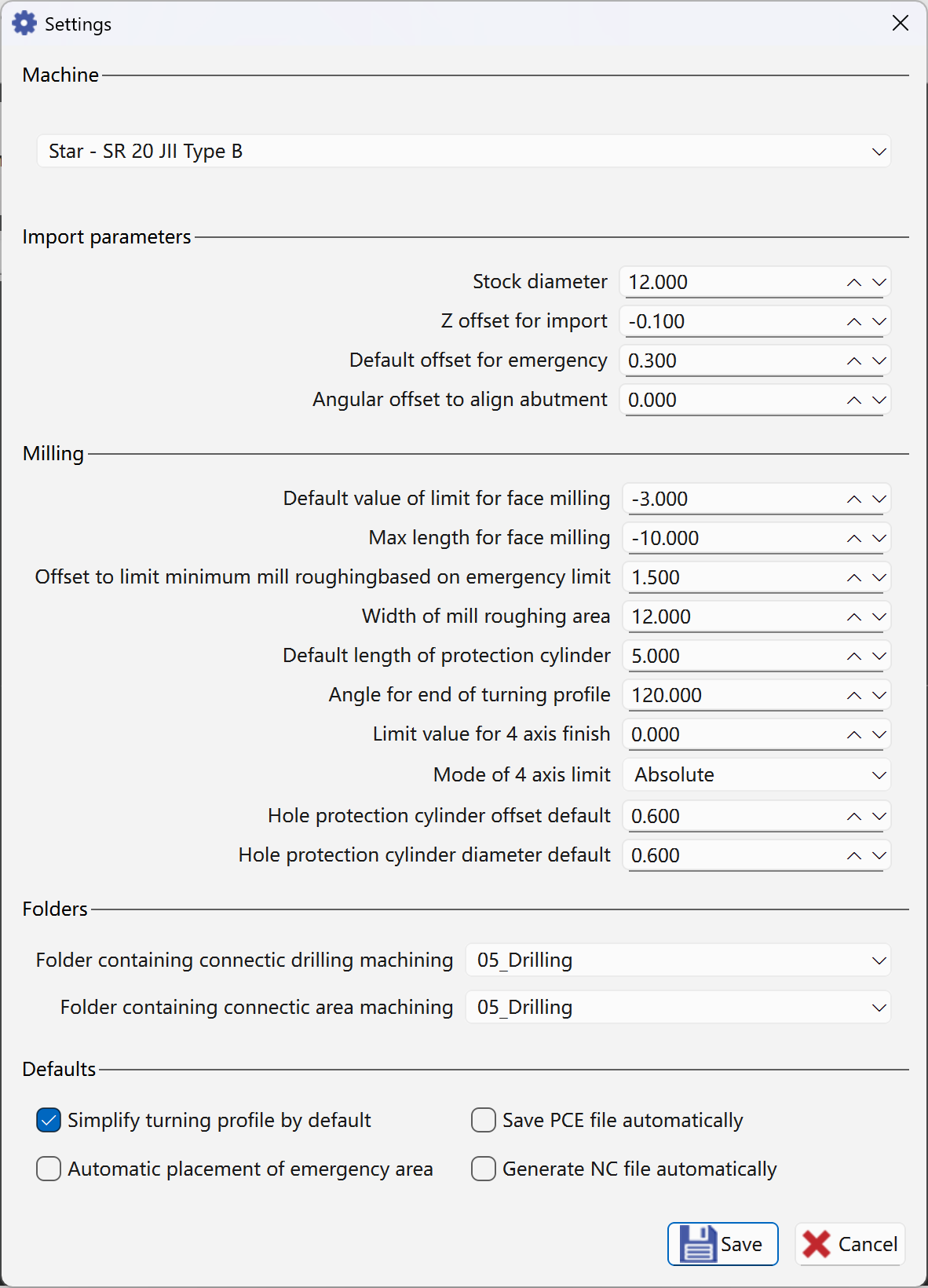

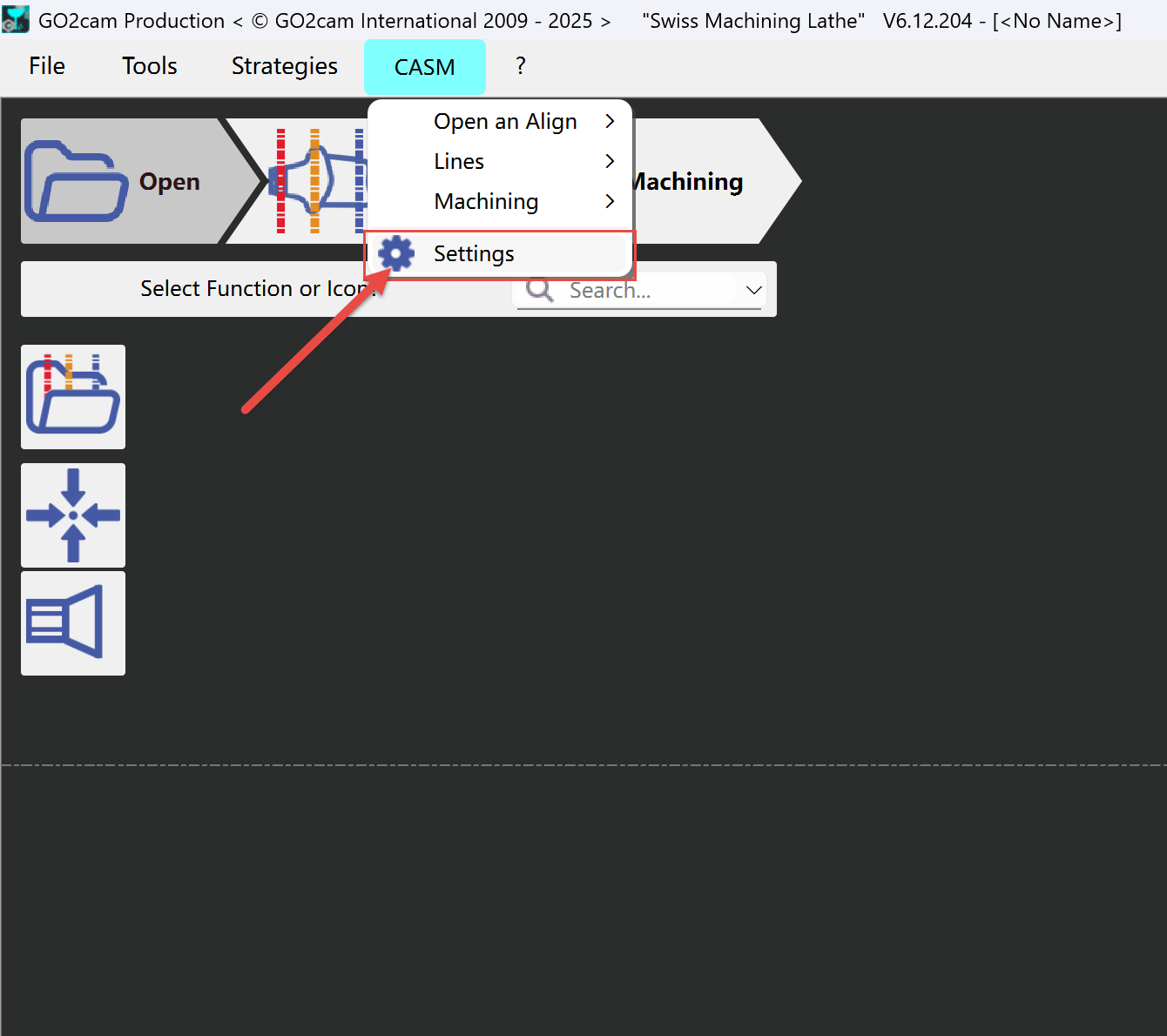

1 - Settings

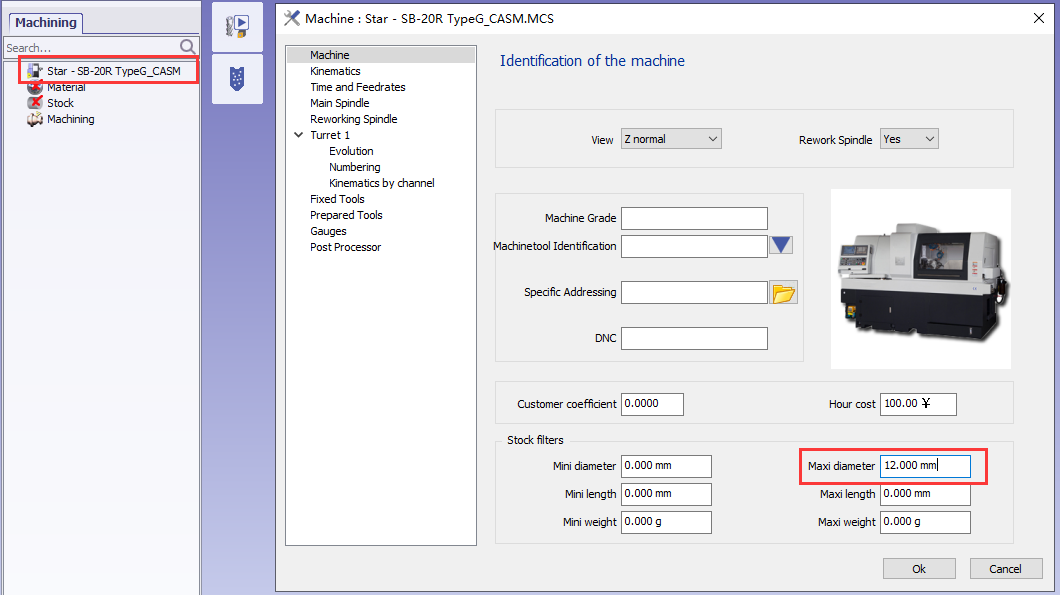

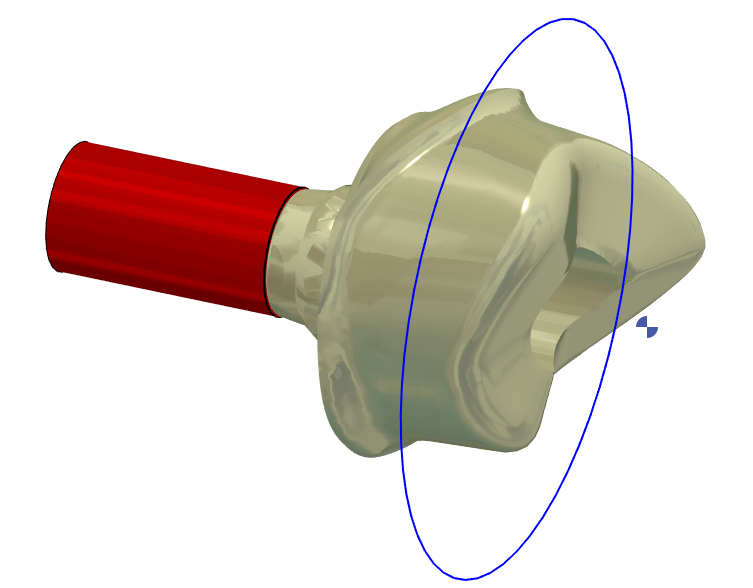

棒料直徑在機台檔案中更改數值，然後儲存機台	棒料直徑大小如果基準面大於直徑，將出現錯誤訊息

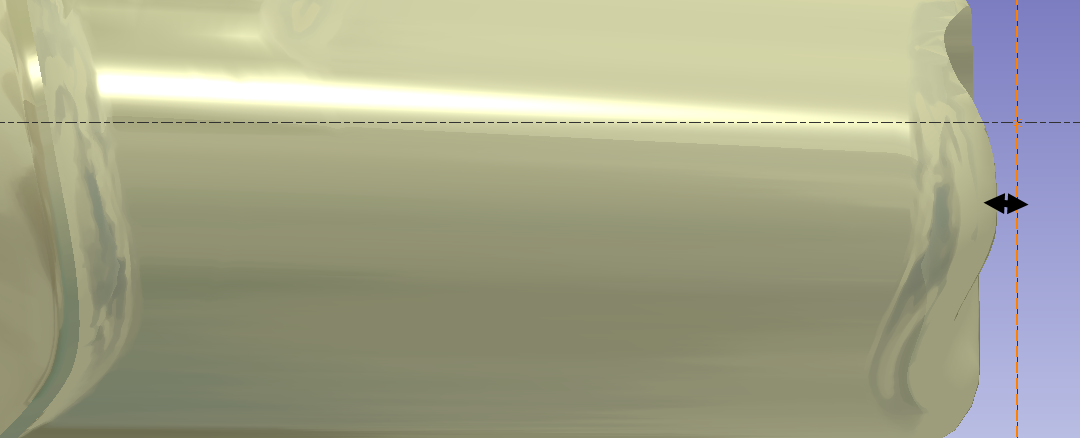

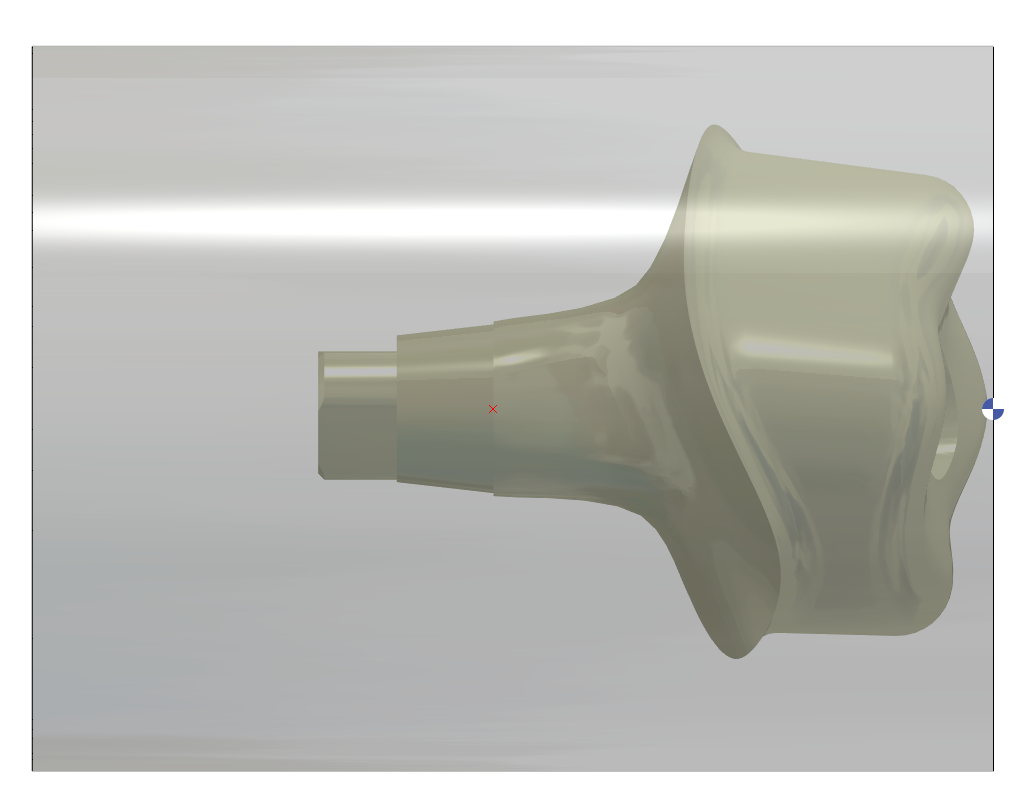

Z 偏移量 (導入)	根據 Z 0 定位解剖區域。

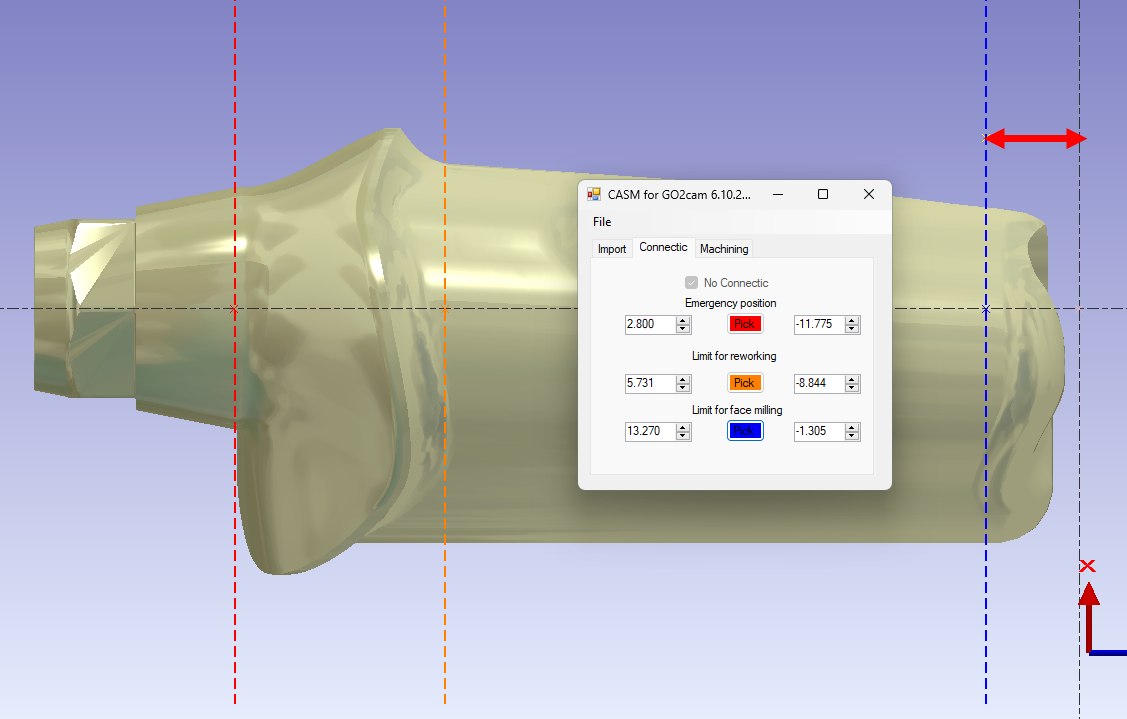

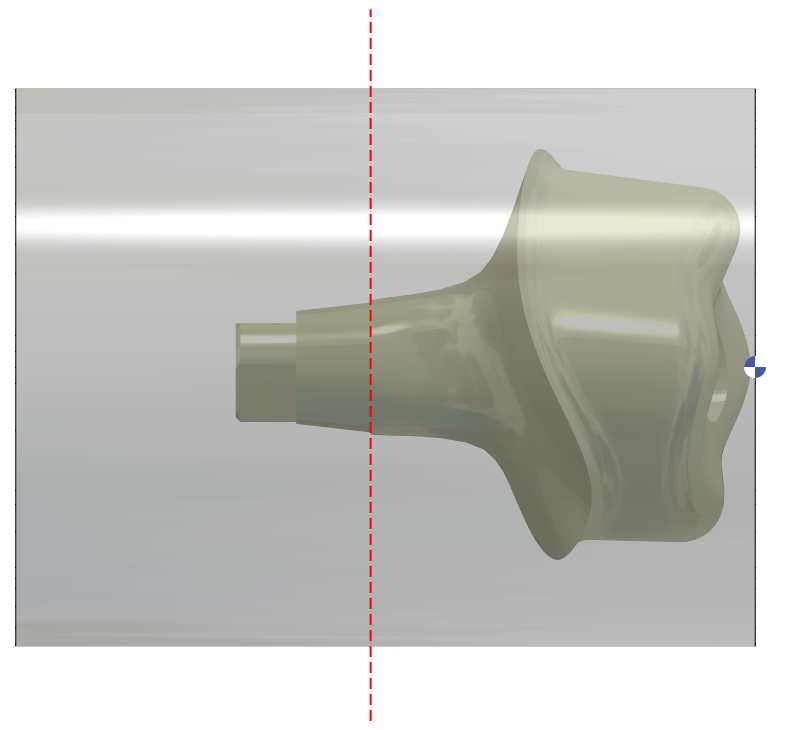

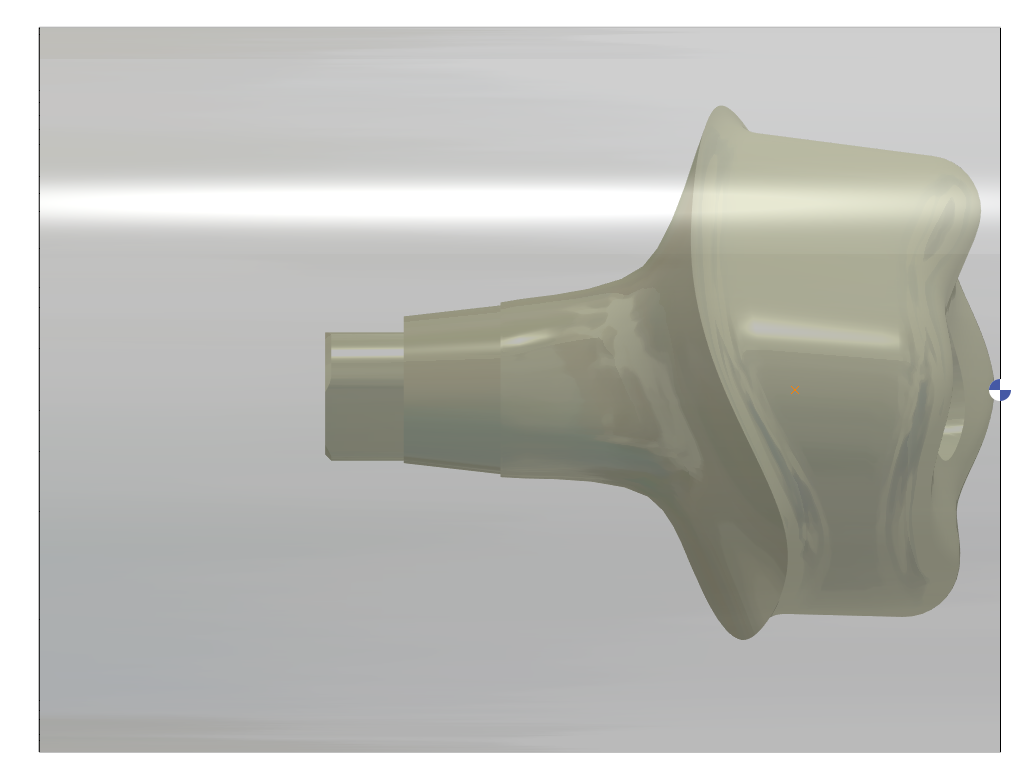

預設緊急偏移量	使用 2shape 檔案，應用程式可以找到緊急點。我們可以為此點新增安全距離

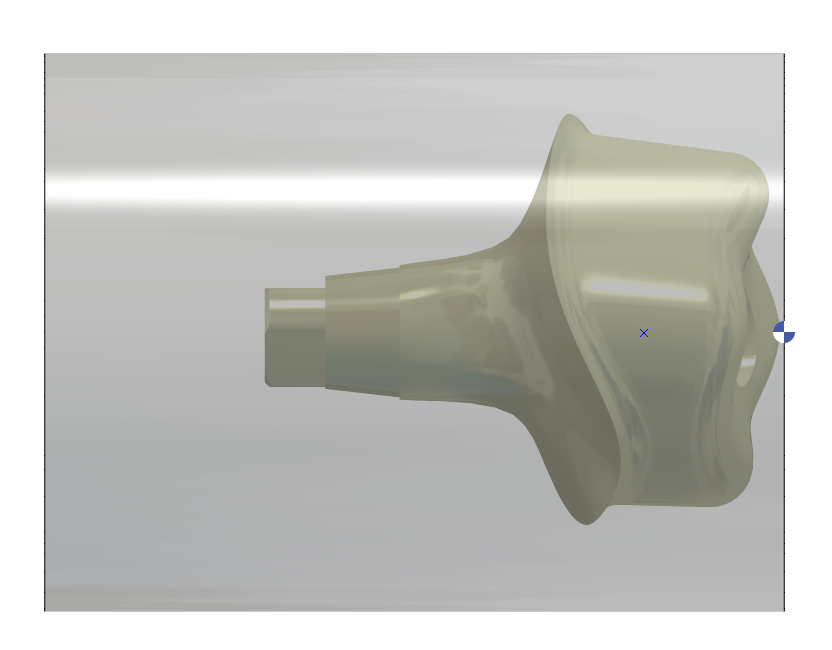

基準面對齊角度偏移量	根據機床，如果銑刀沿著 X 軸，數值為 0；如果銑刀沿著 Y 軸，數值必須為 90

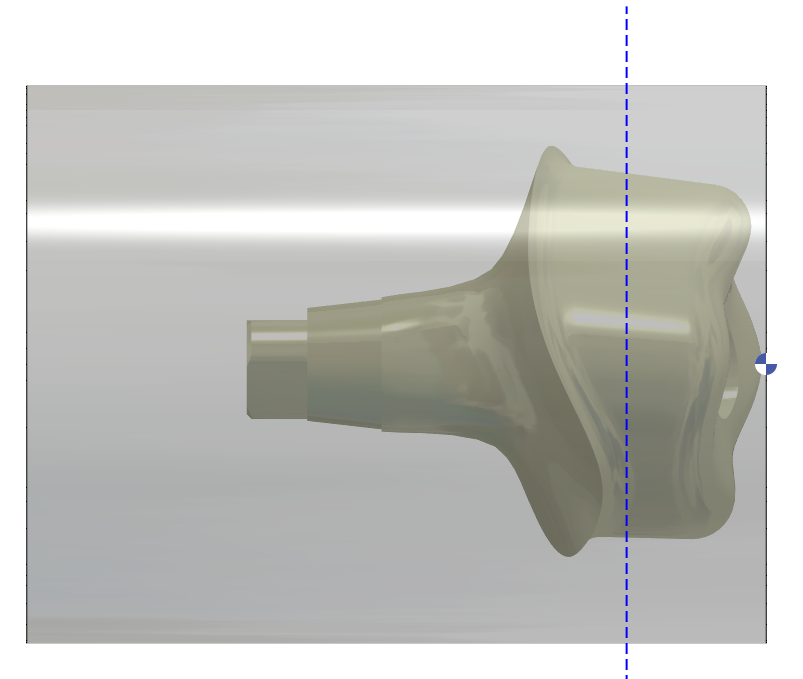

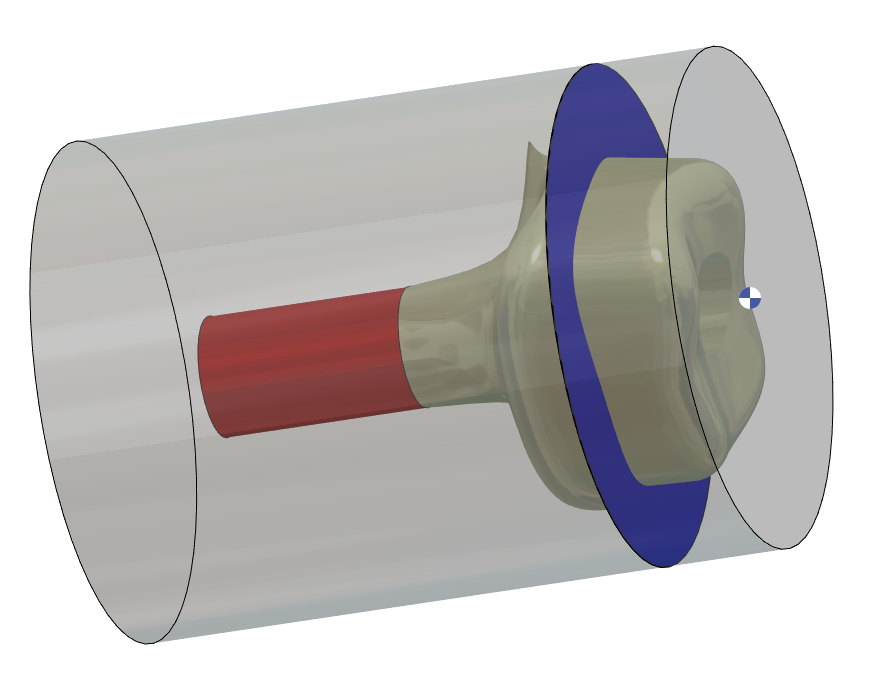

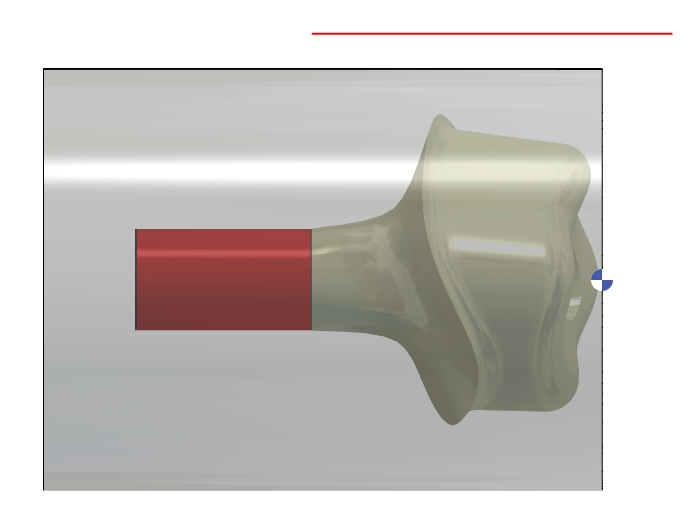

面銑削限制預設值	The default distance between the 藍色 line and the X axis.

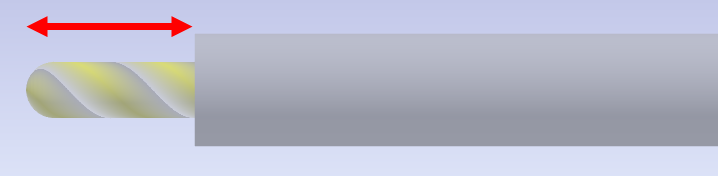

面銑削最大長度	軸向刀具具有一些最大 Z 範圍。
根據緊急限制，偏移以限制最小銑削粗加工	銑削粗加工的安全距離

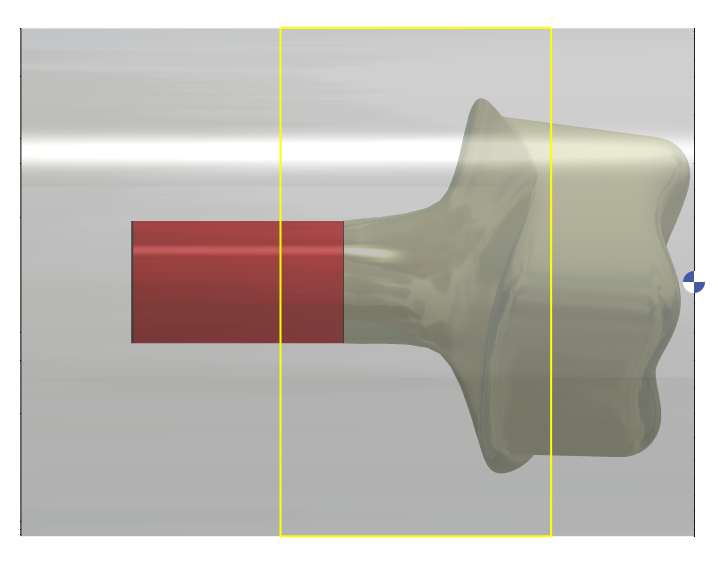

銑削粗加工區域的寬度	銑削粗加工區域的預設寬度

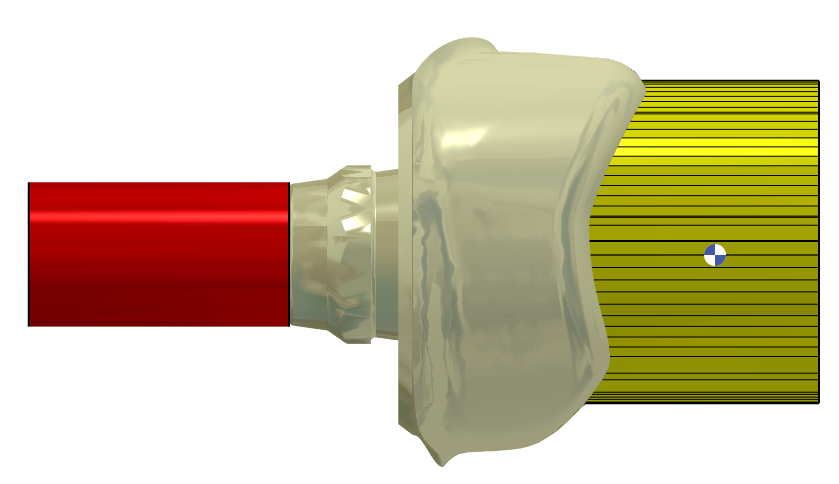

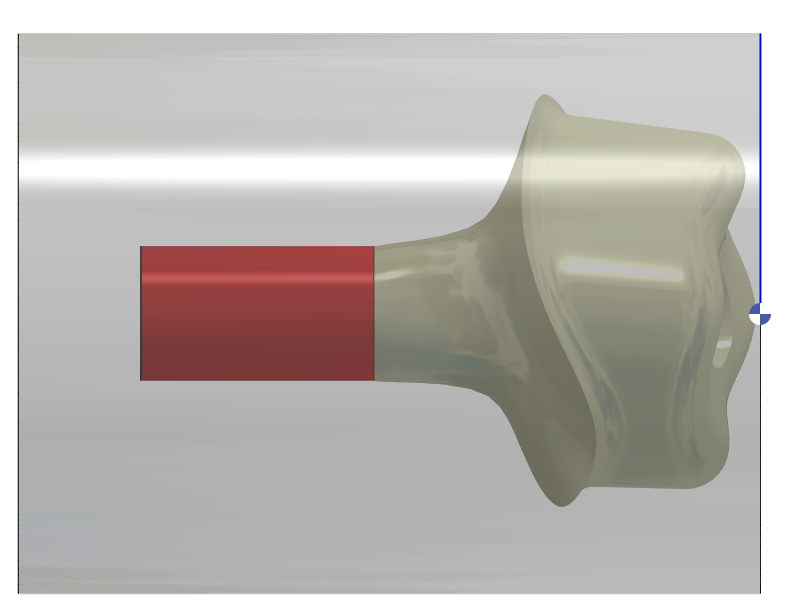

保護圓柱的預設長度	建立的保護圓柱的預設長度數值

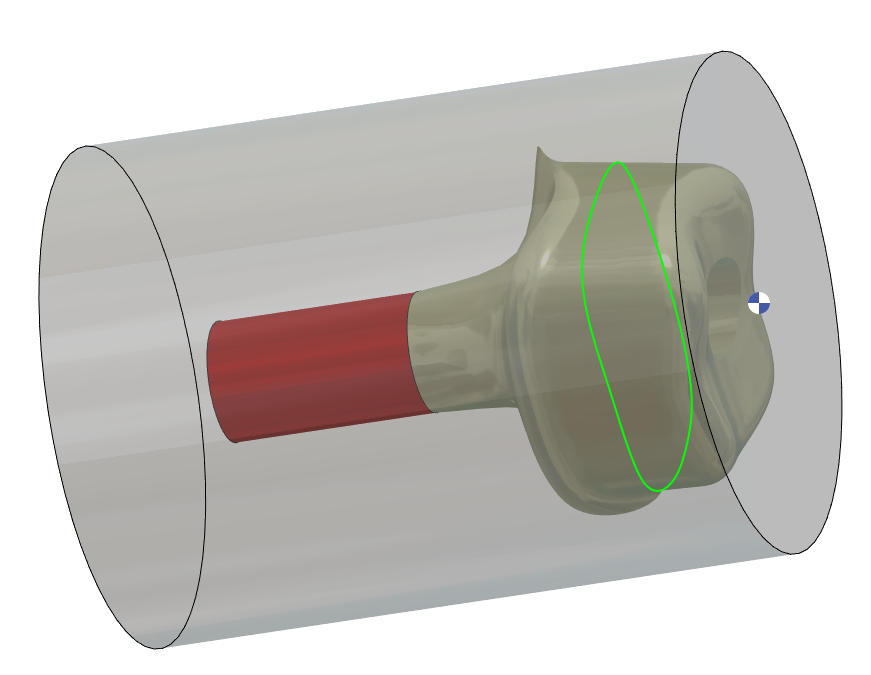

車削輪廓結束角度	車削輪廓結束角度的預設數值
4 軸精加工限制值	在孔識別中，直徑小於或等於此值的圓柱面將被視為孔
4 軸限制模式（絕對/相對於面限制）	絕對可以是負值相對用於節省時間並避免在同一區域上有兩條刀具路徑

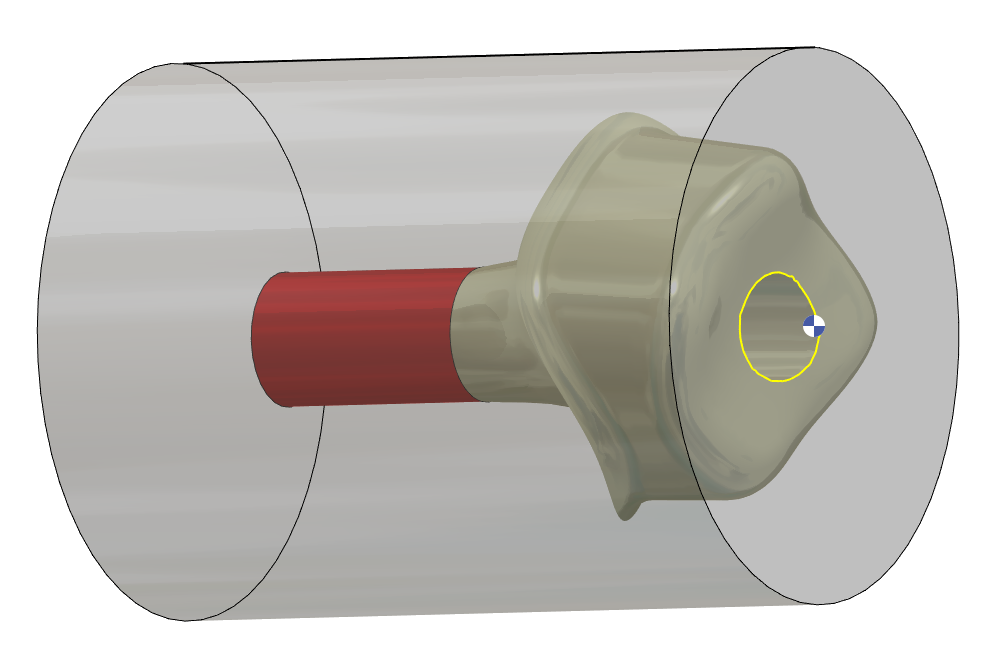

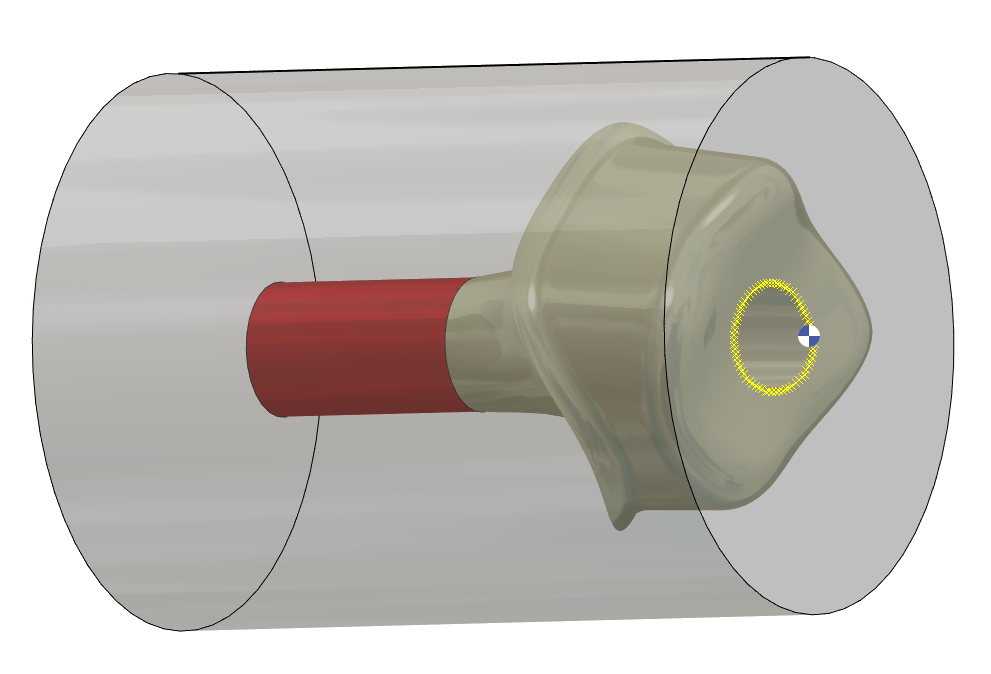

孔保護圓柱偏移預設值	建立的孔保護圓柱的預設偏移值
孔保護圓柱直徑預設值	建立的孔保護圓柱的預設直徑值
包含連接鑽孔加工的刀具夾	指定包含鑽孔加工的刀具夾
包含連接區域加工的刀具夾	指定包含區域加工的刀具夾
預設簡化車削輪廓	預設建立簡單車削輪廓
自動儲存 PCE 檔案	GO2cam 檔案 (PCE) 儲存在與 STL 檔案相同的資料夾中
自動放置緊急區域	自動建立緊急區域
自動產生 NC 檔案	NC 檔案在計算後於與 STL 檔案相同的資料夾中建立

2 - Geometry Created

圖層	備註	圖片

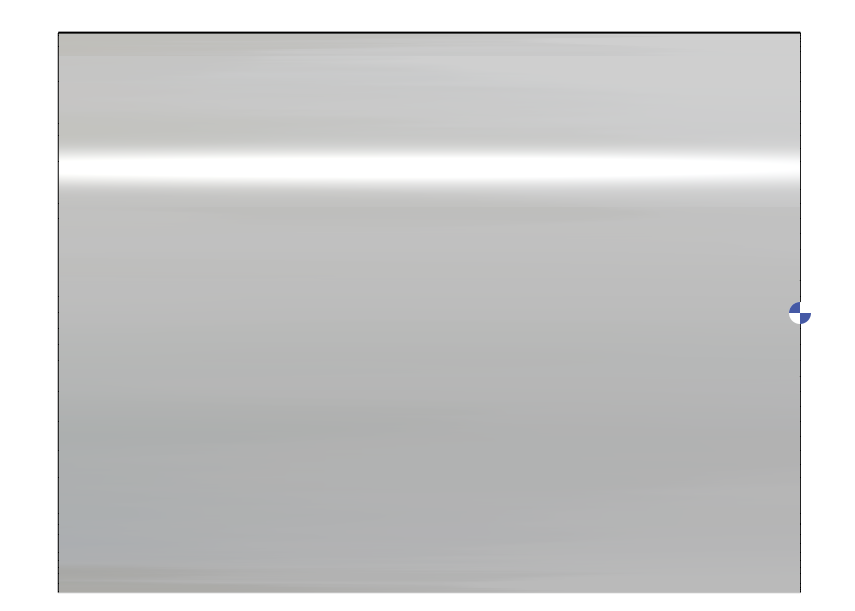

1	棒料和 2D 棒料幾何圖形
20	2D 幾何圖形用於協助建立 4 軸實體（圖層 102）。

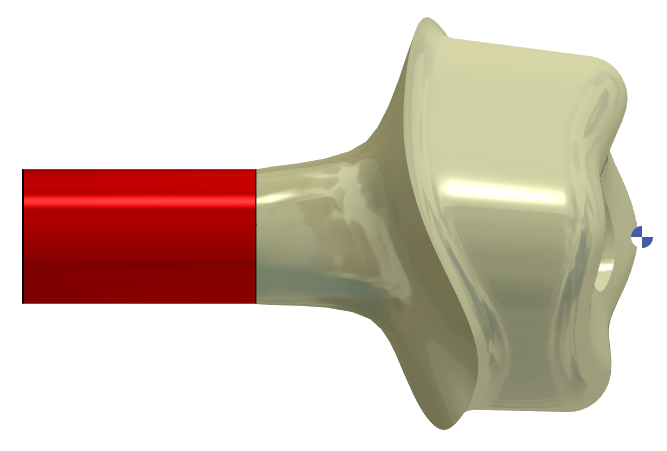

101	STL 檔案 + 連接區域保護 + 孔上的 CAP 曲面
102	在曲面上建立的實體可用於 4 軸加工

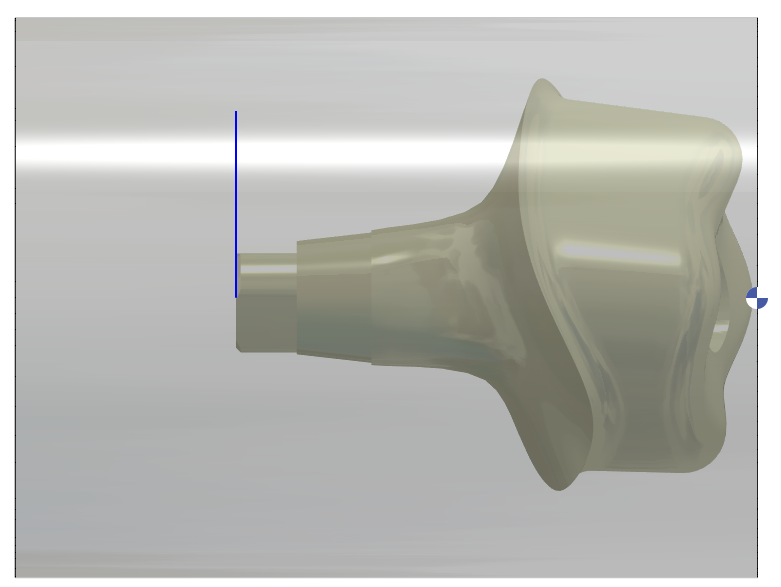

104	端面線可用於車削中的端面加工
105	切斷線可用於車削中的切斷加工（STL 結束）

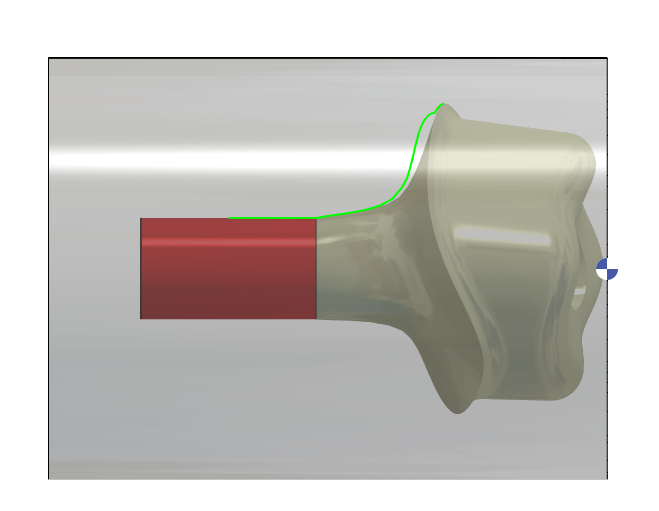

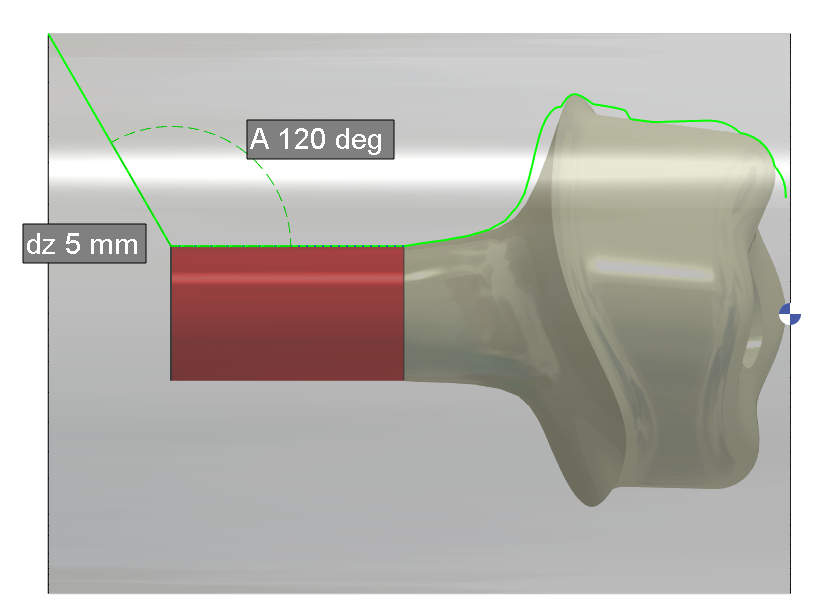

106	車削輪廓基於 STL 輪廓線，不含連接區域，加 5 mm 和 120 度長度和角度在應用程式內固定
107	4 軸刀具路徑限制可從參數對話方塊設定 Z 起始點結束點始終位於連接區域
109	使用背向刀具將車削輪廓加工到機台 (有些使用者使用此方法來避免連接區域和基準線之間的餘料加工操作)

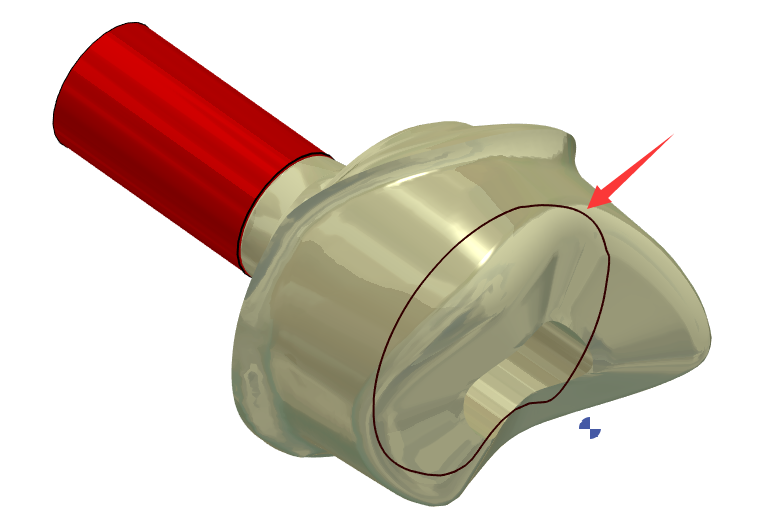

112	在孔上建立 CAP 曲面的點
113	在孔上建立 CAP 曲面的曲線

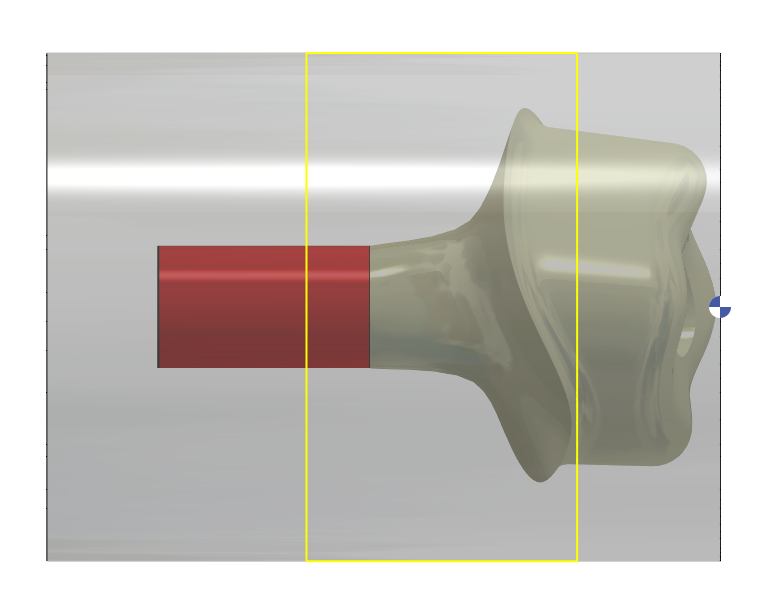

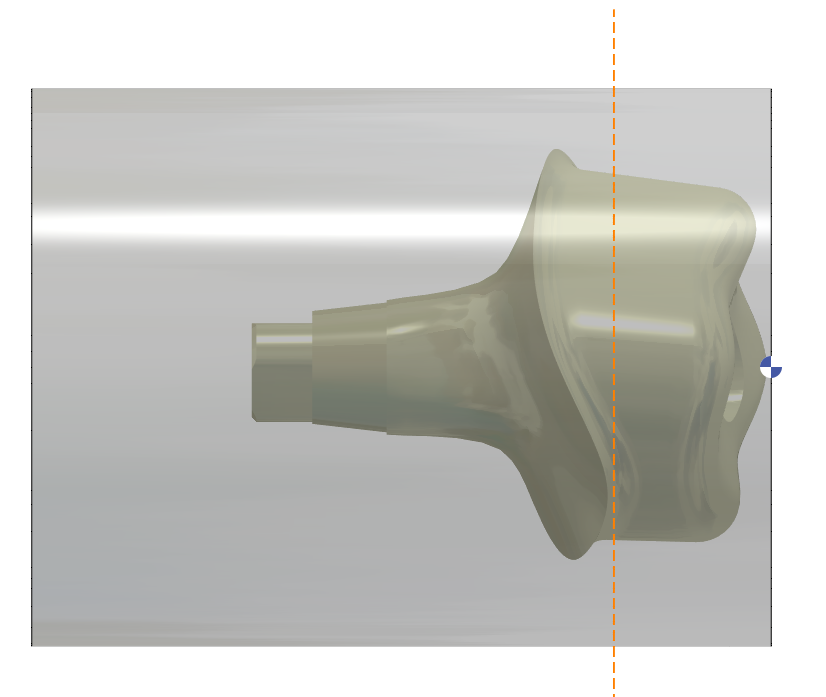

120	C0 和 C180 的銑削再粗加工限制根據再加工線（橙色）
121	C90 和 C270 的銑削再粗加工限制根據再加工線（橙色）和連接區域
122	C0 和 C180 的銑削粗加工限制根據連接區域
123	限制軸向銑削的面
124	限制軸向銑削的曲線

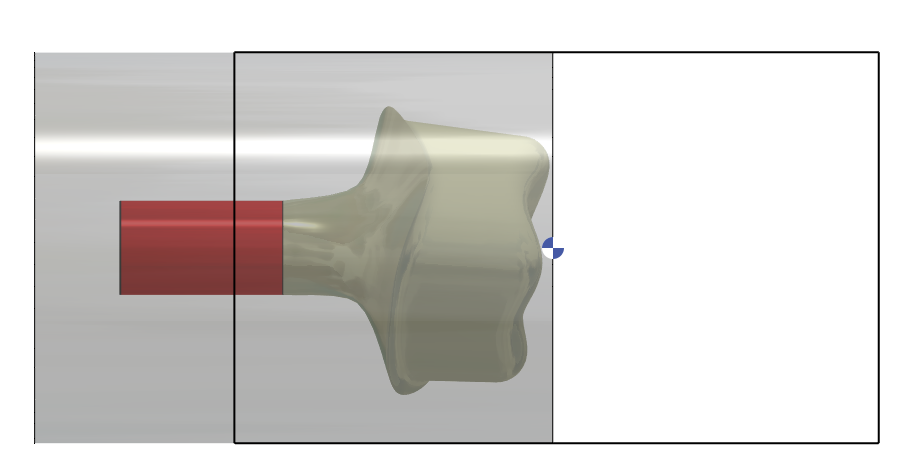

160	2D 幾何圖形用於限制軸向銑削的面（圖層 123）
206	定義連接區域的點
207	定義再加工區域的點
209	定義再加工區域的線
210	定義軸向銑削區域的點
211	定義軸向銑削區域的線
252	定義連接區域的線
