6 important Step (with some abutment some steps are not mandatory, or are done automatically by the APP):
1 - 載入 STL 檔案
2 - 對齊工具
3 - 設定鑽孔和連接參考
4 - 手動放置線條
5 - 計算
6 - NC 檔案建立

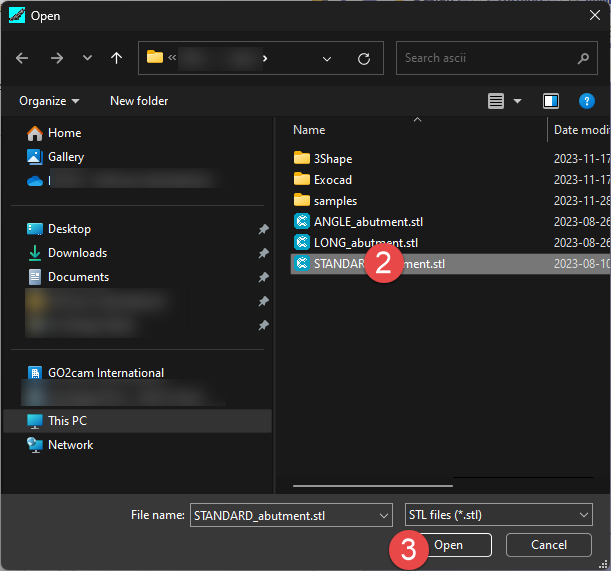

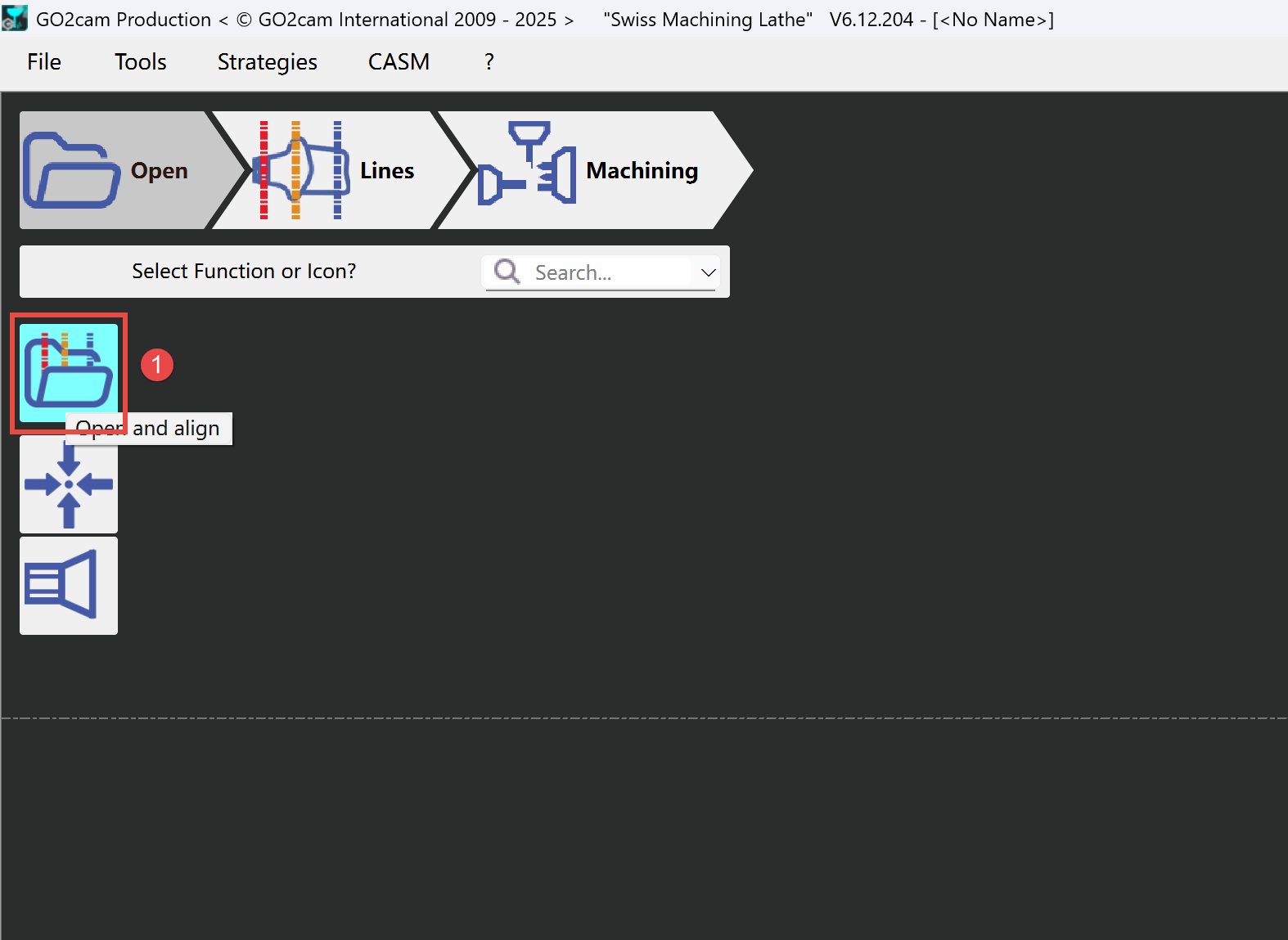

1 - load STL File

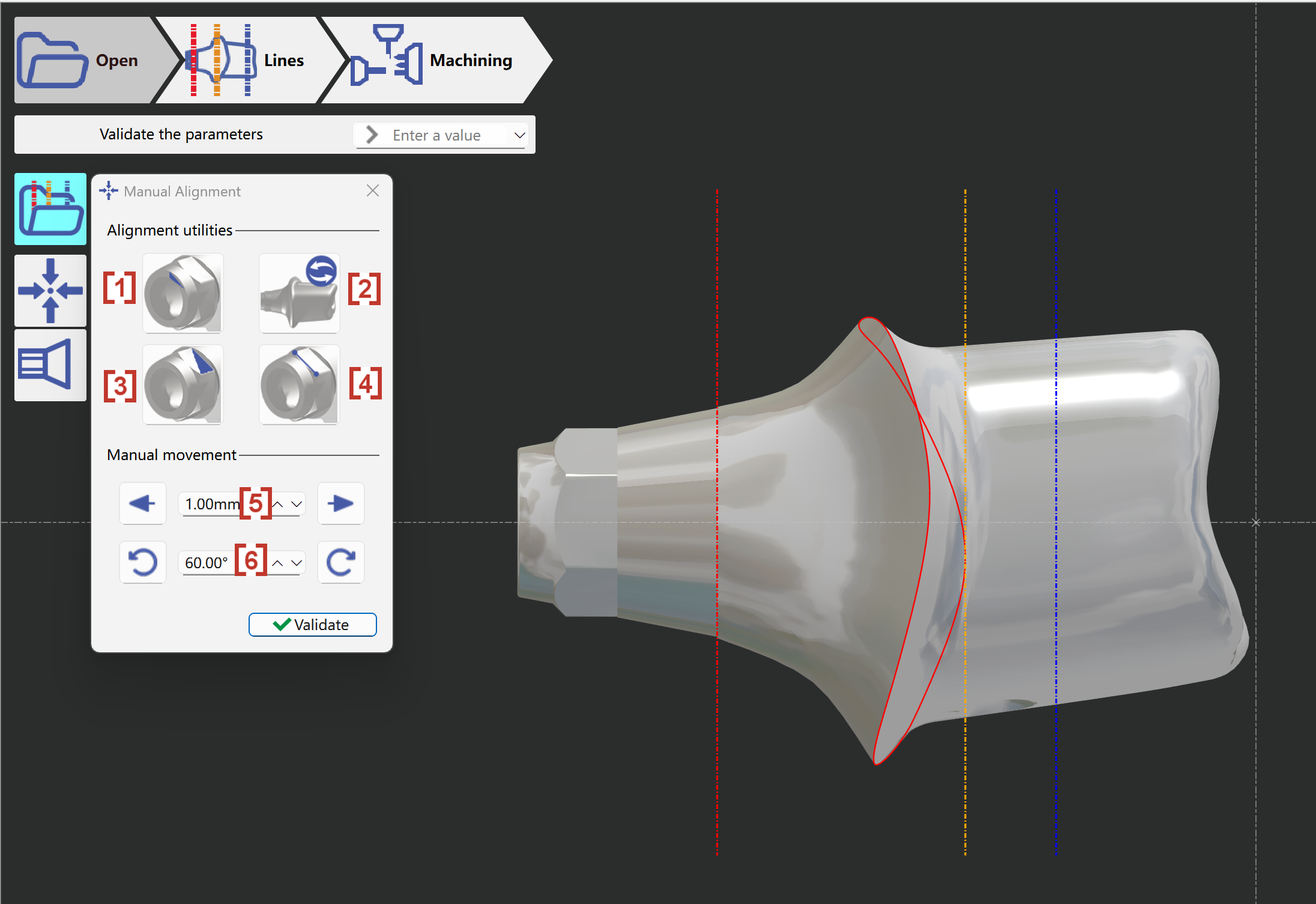

2 - Alignment utilities
使用對齊功能來調整 stl 的空間姿態。
[1] 手動軸搜尋 - 如果 stl 的軸向方向不正確，請使用此功能自動取得正確的軸向方向。
[2] 反轉支撐 - 反轉軸向方向。
[3] 與曲面對齊連接 - 根據所選曲面對齊連接。
[4] 與兩點對齊連接 - 根據所選兩點對齊連接。
[5] 手動沿軸向移動
[6] 手動沿軸向旋轉
在此情況下，我們必須使用「搜尋支撐軸」功能（找到孔需要幾秒鐘）
使用者必須檢查支撐的 Z 方向。
連接區域必須在左側。如果工件在錯誤的一側，請使用「反轉支撐」功能進行調整。

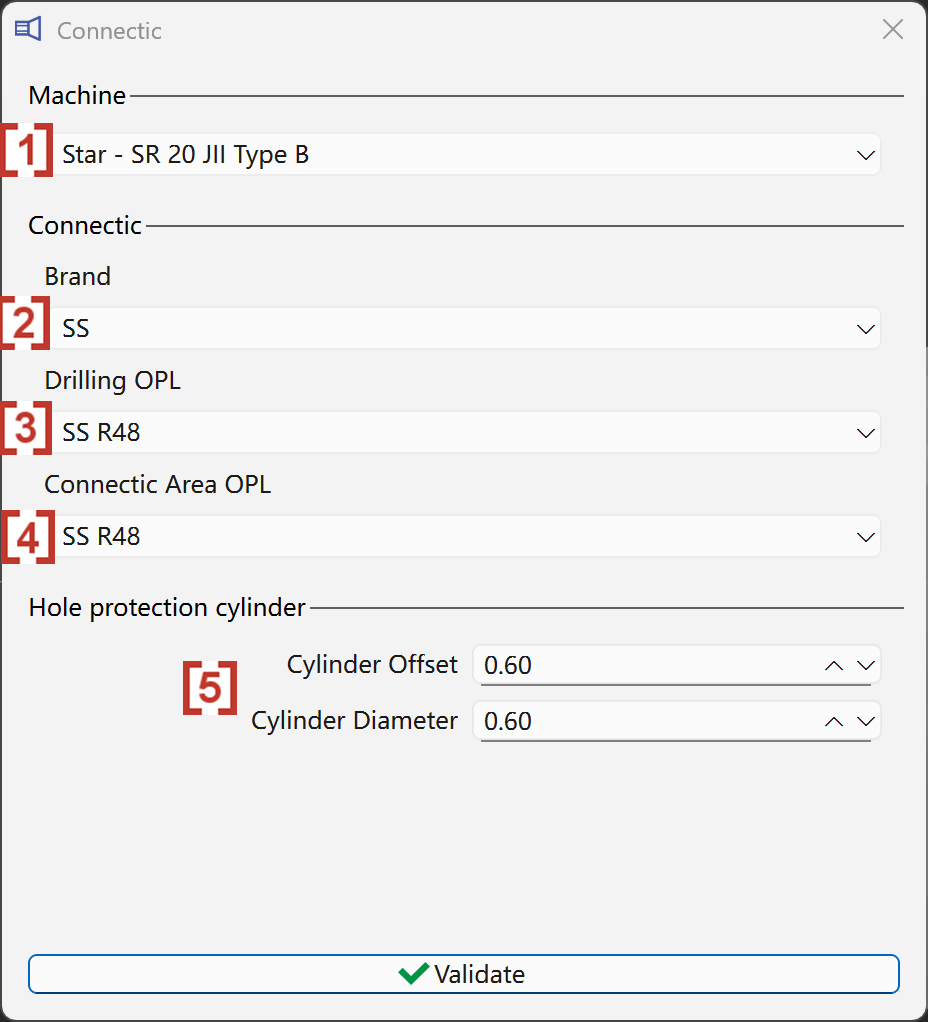

3 - Set Drill and Connectic Reference
[1] 選擇機床是必要的。
[2] 選擇連接的品牌名稱。
[3] 選擇鑽孔策略
[4] 選擇連接區域的策略
[5] 設定已建立的孔保護圓柱的偏移量和直徑值。

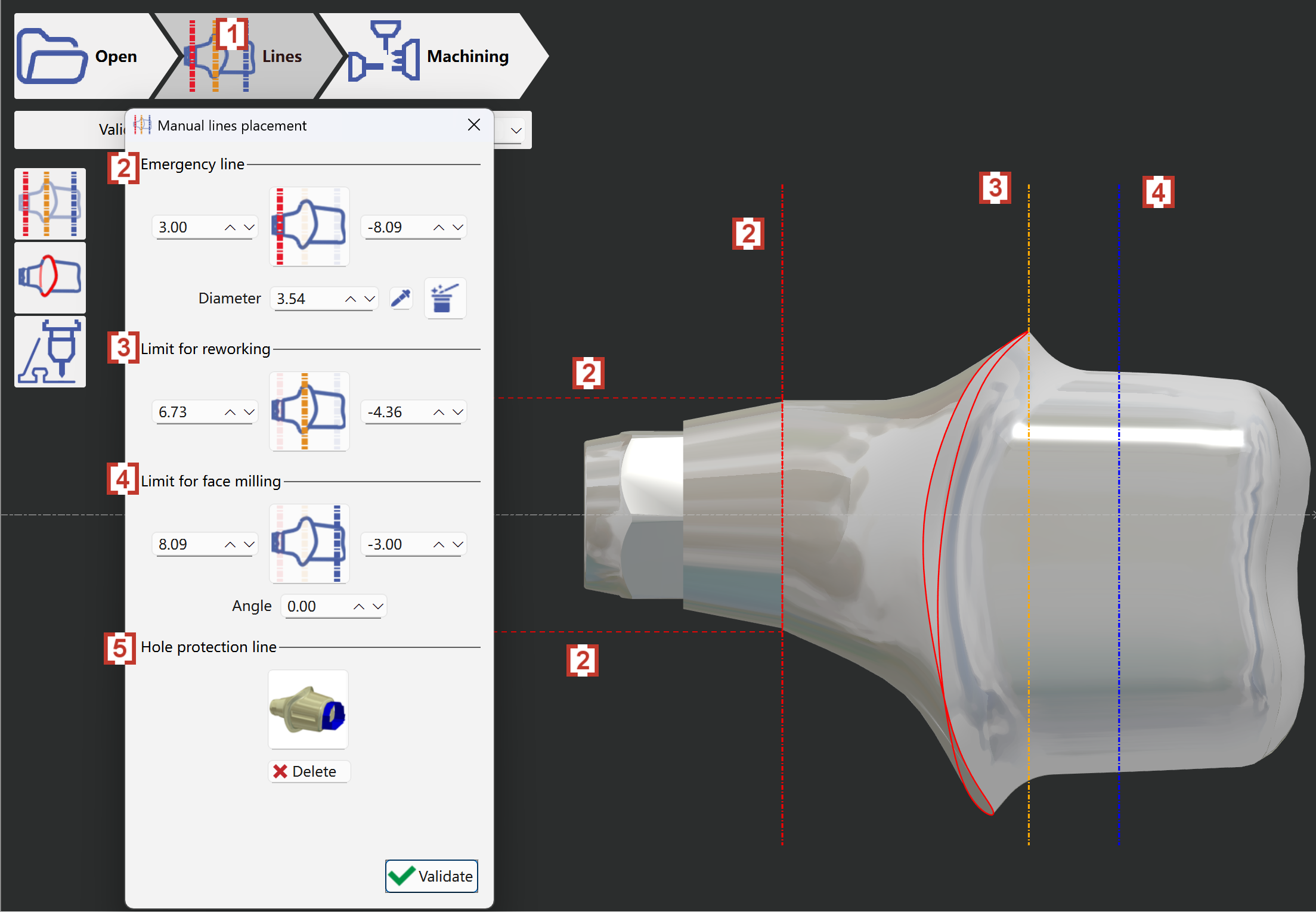

4 - Manual lines placement
[1] 點擊「線條」標籤以手動建立工作區域的線條。
[2] 緊急線 - 定義連接的保護區域。建立的線條為紅色虛線。
[3] 再加工限制 - 定義再加工操作的停止區域。建立的線條為橙色虛線。
[4] 面銑削限制 - 定義面銑削操作的停止區域。建立的線條為藍色虛線。
[5] 孔保護線 - 必要時刪除自動建立的保護線。
5 - Calculate

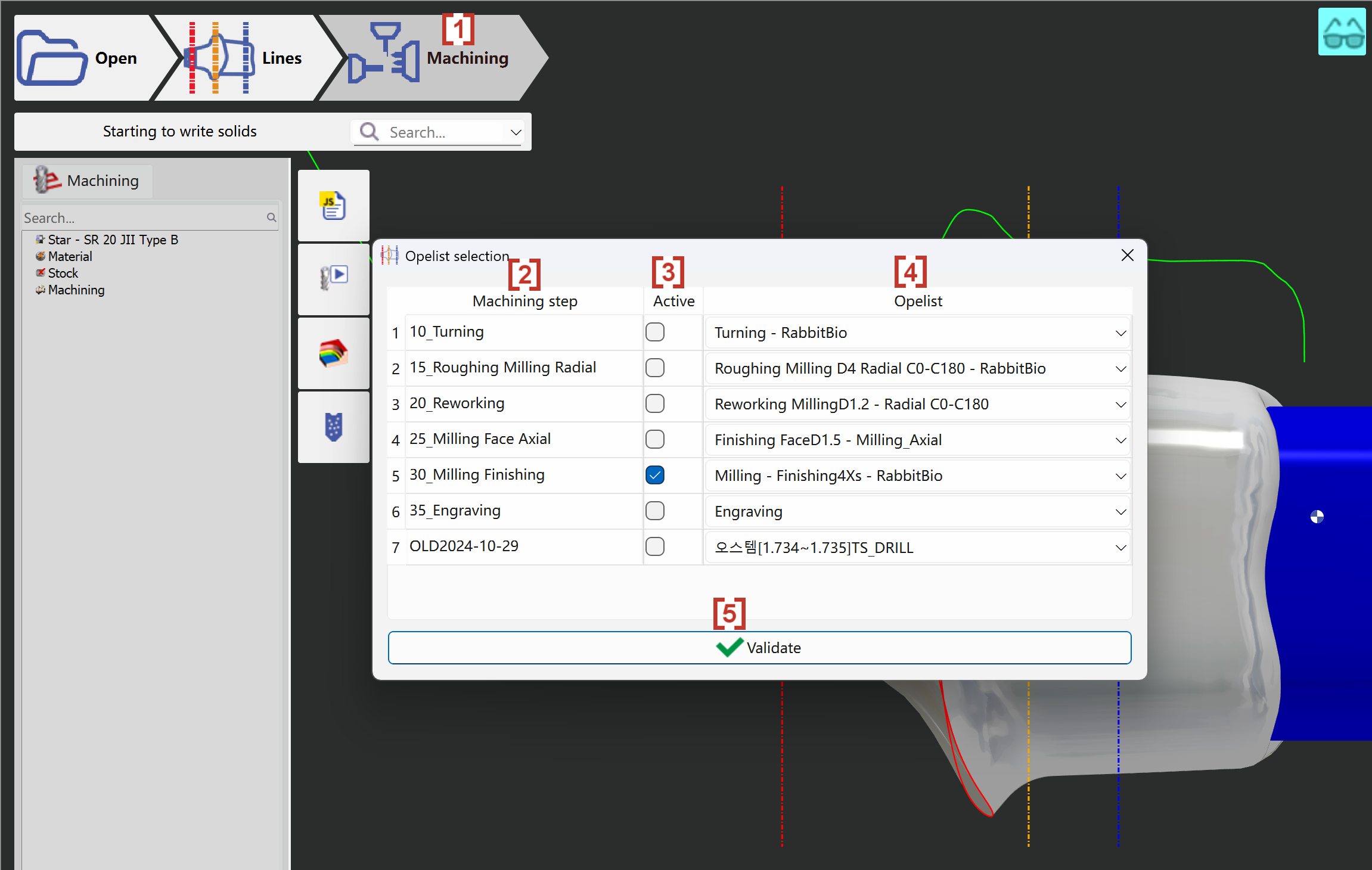

[1] 設定手動線條後，使用者可以進入「加工」標籤開始刀具路徑計算。
[2] 加工步驟 - 此欄顯示應用於 stl 的操作。
[3] 活性 - 使用者可以根據需要啟用或停用所選操作。
[4] 操作清單 - 從可用策略列表中為每個操作選擇正確的策略。
[5] 驗證 - 驗證並開始刀具路徑計算。
6 - NC file creation

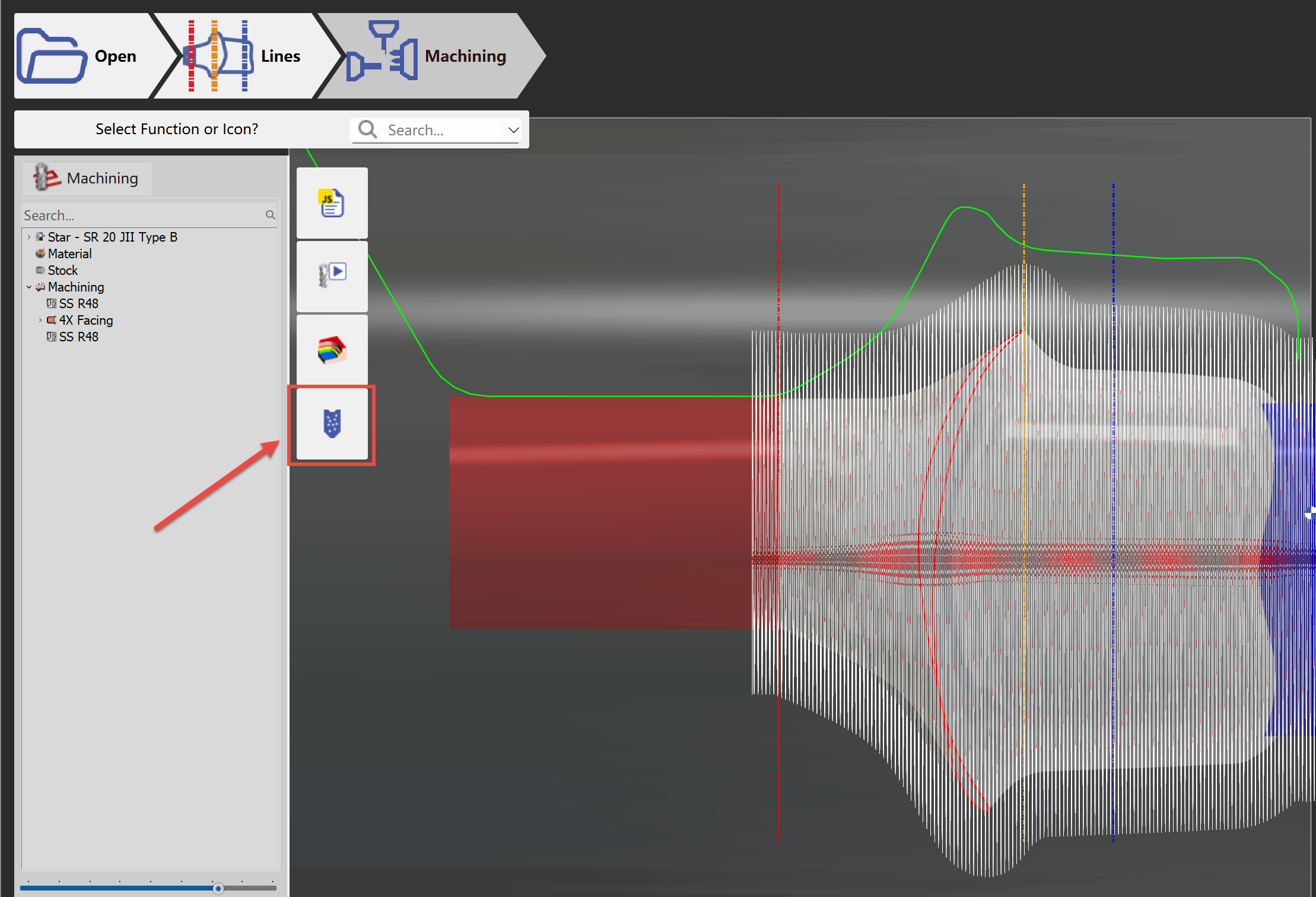

點擊「NC 輸出」按鈕以生成和輸出 NC 檔案。
NC 檔案將在幾秒鐘內生成並輸出：
NC 檔案預設將儲存在 CASM 安裝目錄中的「Iso」資料夾中。

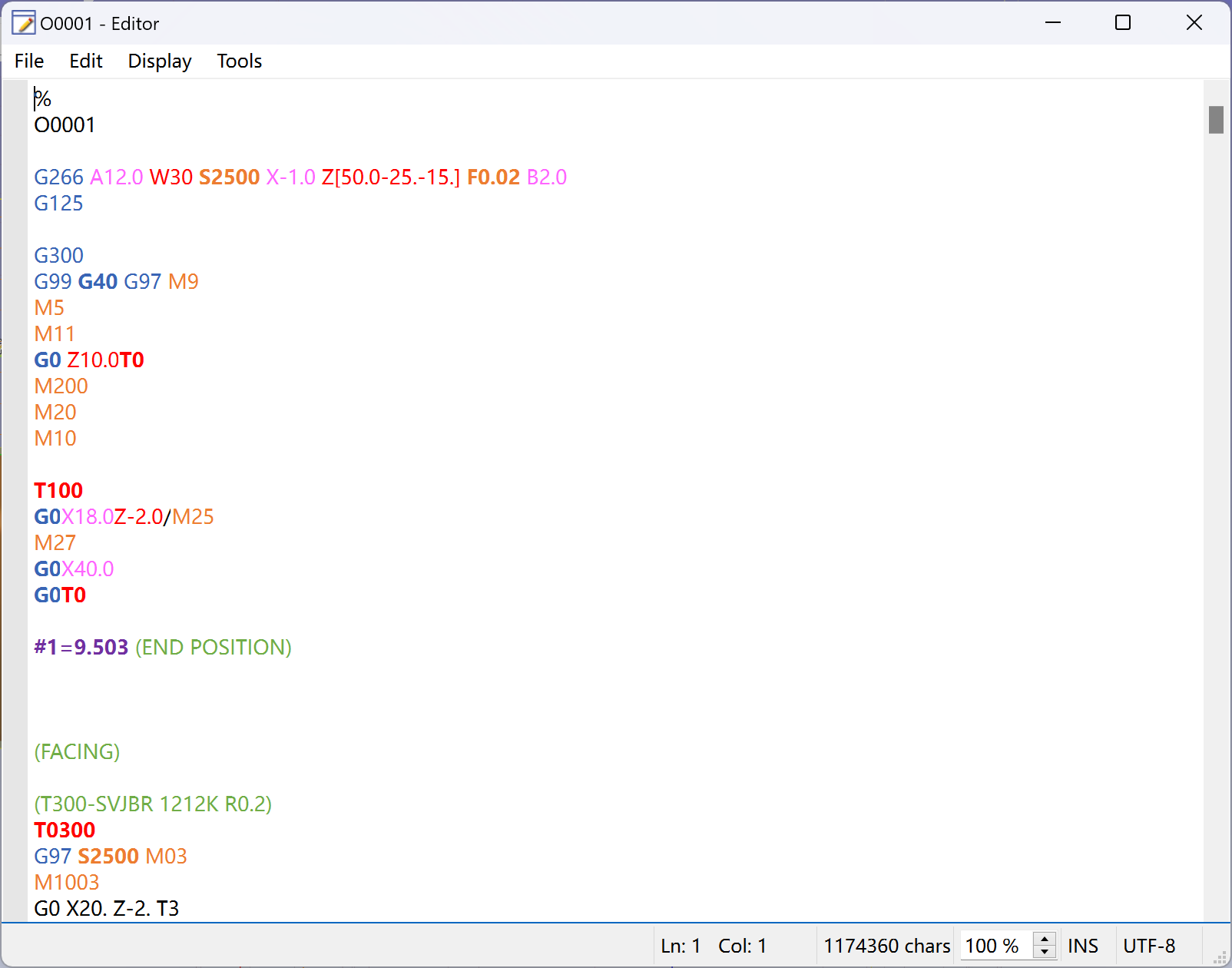

使用者可以直接在編輯器中編輯 NC 檔案，然後儲存。
