Change / Create Tool
1 - 在刀具庫中建立刀具
2 - 編輯OPL

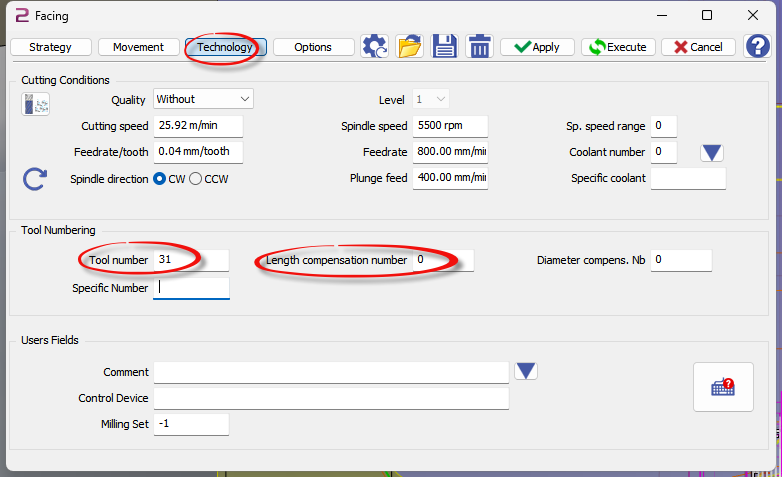

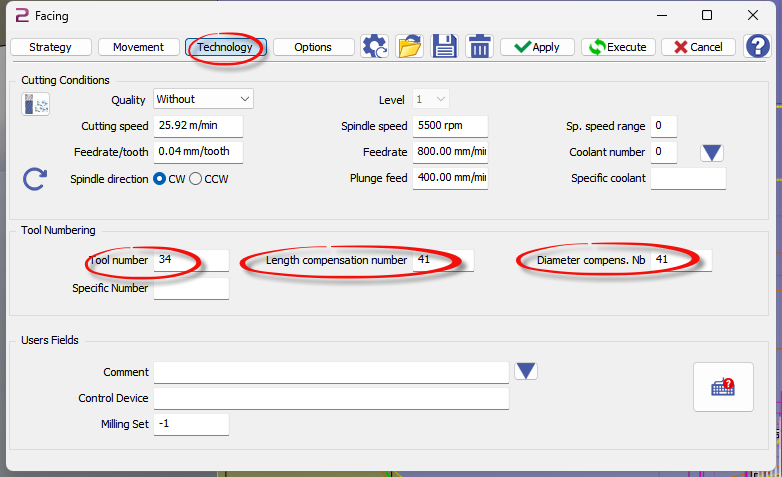

3 - 在OPL中輸入正確的刀具編號,如果需要,則添加正確的刀具長度補償編號
|
T3441 M36 S5000 G17 M8 G0 C0. X20. Y0.006 T41
|
---|
|
T3100 M36 S5000 G17 M8 G0 C0. X20. Y0.006 T31 |
---|
Tool Path
Roughing

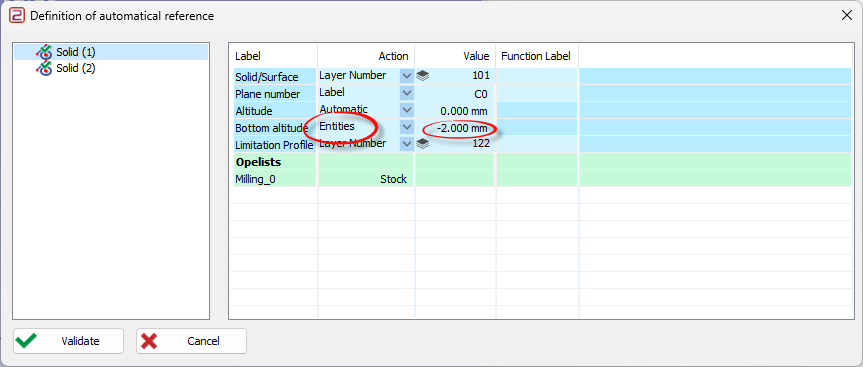

參考 (幾何圖形選擇) |

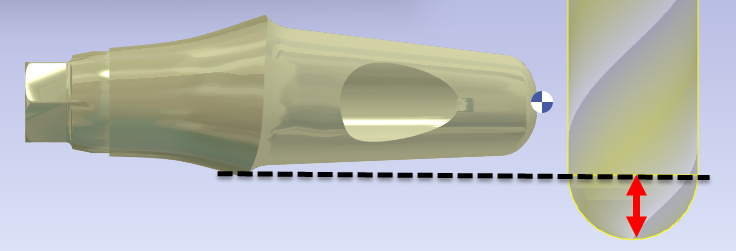

底部高度 = 實體 值必須為刀具半徑 |
為節省加工時間,將支撐物放置在倒勾最小的位置非常重要 - 我們可以減少加工次數

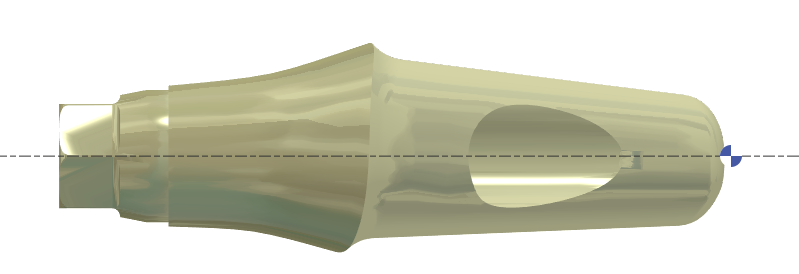

正確放置最小Z深度 |

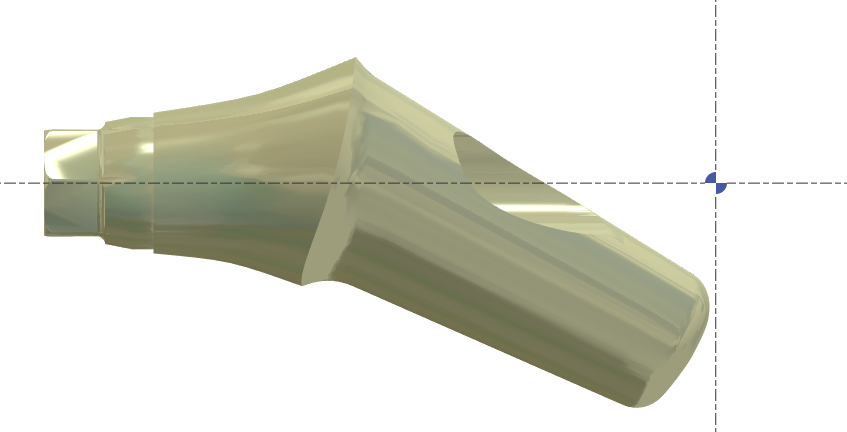

不正確,Z向加工次數太多 |
設定以獲得最小的空氣切削
策略 TAB |
移動 TAB |
選項 TAB |
---|---|---|
在分模線上自動停止。 |
快速。Fmax % = 1 以獲得最大 G0 以連接 2 個路徑 |
值 = 0.1 這裡的素材是在車削加工後,因此素材非常光滑 不需要很小的公差 |
強制刀具路徑從外部開始到內部 |
|
|
避免回退動作。 刀具工作區域按區域 |
|
|
4Xs

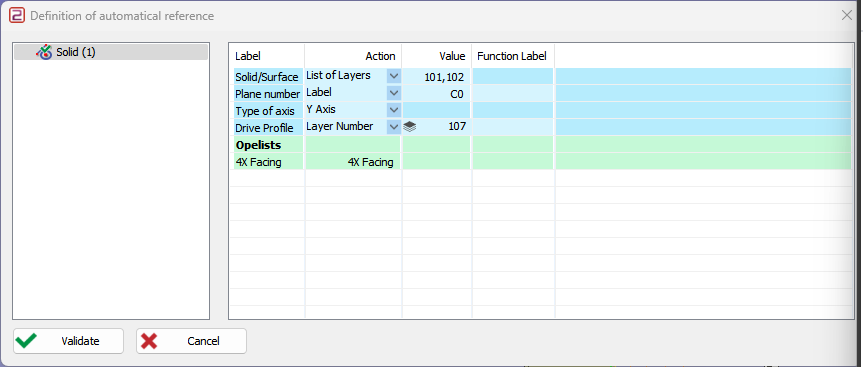

自動參考:
101:STL 檔案 + RED 圓柱體以保護連接區域
102:後面的實體,以避免接觸咬合面
107:用於 4 軸刀具路徑的導引線 - 長度可以在設定中調整
備註:(無 MTE)
|RSTATE|0|180.000000
||RSTATE|1|270.000000|
選項 TAB |
|
---|---|

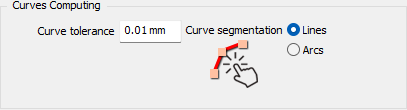

曲線公差 = 0.01 |
曲線公差 = 0.1 |
Edit Drilling OPERATION
|
..\opelist\casm\02_鑽孔
|
右鍵單擊以顯示選單,然後選擇“策略編輯”
|
單擊紅色圖示
|
更改您的 NC 程式碼 – 然後保存
|
將檔案儲存到:..\opelist\casm\02_鑽孔 |
Edit Connecting Area OPERATION
..\opelist\casm\08_連接區域
|
|
右鍵單擊以顯示選單,然後選擇“策略編輯”
|
單擊紅色圖示
|
更改您的 NC 程式碼 – 然後保存
|
將檔案儲存到:..\opelist\casm\0 8_連接區域 |
Change TOOL - Process will be change if no MTE
1 – 在資料庫中建立您的新刀具
2 – 在 MTE 中載入您的刀具
3 – 保存 FMO
4 – 新檔案以檢查刀具是否在機台上
5 – 編輯 OPL 背車削並更改刀具(您可以替換之前的 OPL 或建立新的)

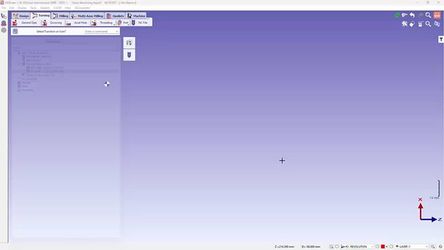

請參考影片!
V6.07.207
-
4 軸刀具路徑 = 刀具路徑更平滑,S1 的旋轉速度恆定,因此我們可以使用 0.01 作為公差
-

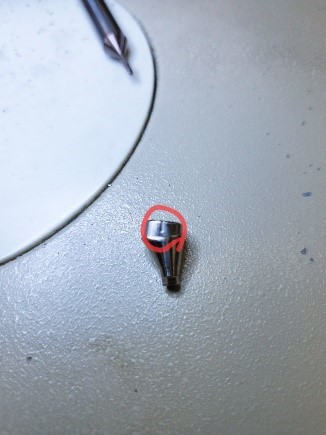

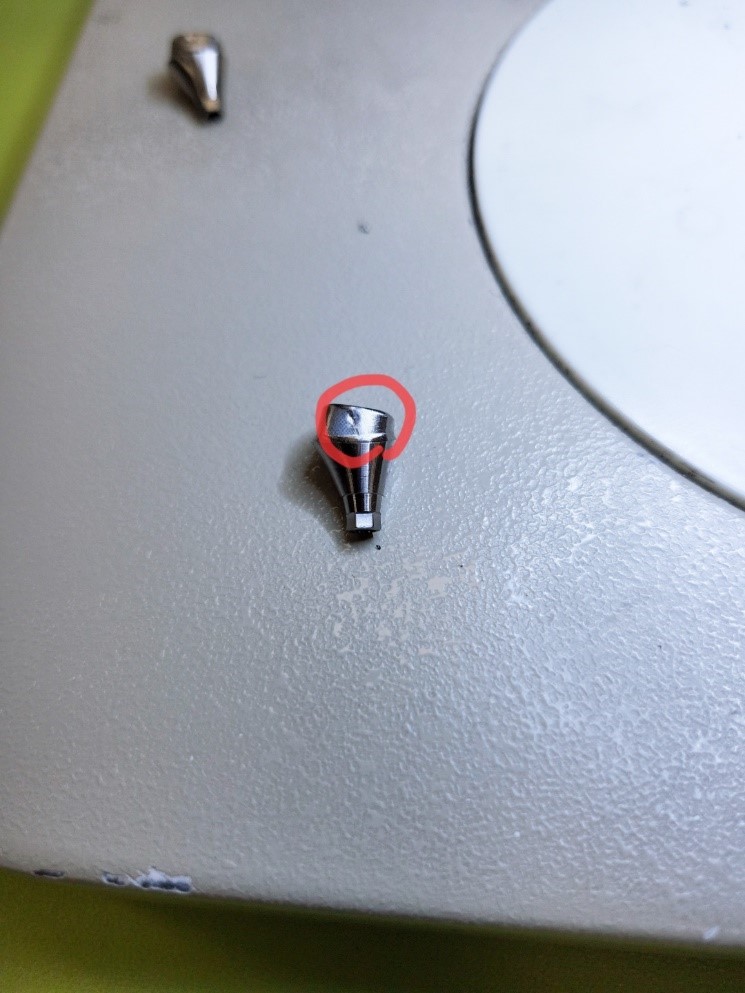

連接區域保護的最小直徑
