循環 : Finish Contour, Contouring, Chamfering

定義

This option is used to control the finish of outside angles by adding:

  • 輪廓上圓弧半徑，2D 或 3D (實體)

  • 倒斜角 to break the corner

  • Loops to maintain the sharp 品質 of the edge.

Treatmne tof Outside angles.PNG

設置

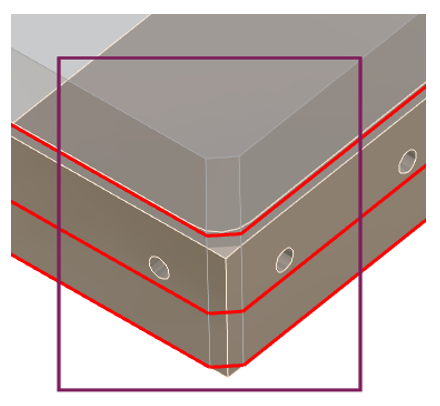

  • 切入半徑

  • 倒斜角

刀具路徑可以用零件拐角處的半徑或倒角進行編程。目的是 通過具有平滑角度來避免尖銳邊緣 .

通過應用此選項，無需修改幾何圖形本身。 修改所有角落或選擇的角落將是一項更長的工作。 並且為了不切割角度，只需檢查按鈕即可 沒有 並重新計算刀具路徑。

  • 迴圈

在這裡，目的是相反的： 直線角度需要盡可能準確。 為此，可以定義一個刀具路徑，該路徑生成迴圈，迴圈從角落向外延伸並再次進入，以保護角度邊緣。

此選項僅適用於中心刀具路徑。在策略對話框中，設置必須是：

  • 刀具路徑設置為左或右，

  • 補償設置為中心。

如果這些設置未被遵守，則該選項在對話框中不會變灰，但在刀具路徑中不會應用迴圈，並且會彈出警告訊息。

▶️ 觀看解釋策略的影片。

Contouring - outside angles-20240802-075436.png

常用選項：

半徑/長度： 為半徑和迴圈插入弧值，或為倒角插入長度值。

最大角度: 輸入工件上最大角度的值以打斷角落。 這樣，可以根據其大小應用到某些角落的切削，例如：

  • 輸入 90°，將避免所有鈍角（>90°）。

  • 輸入 60°，將應用於所有小於 60° 的銳角的切削。
