循環： 所有手動循環、插銑輪廓
定義
這些命令用於定義導引點和刀具路徑的計算。
偏移類型
Determines whether the tool radius compensation is taken into account or not.
The options of the pull down menu are:
|
左 : 在ISO程式碼中生成G41。 |
|
中心 : 在ISO程式碼中生成G40。 |
|
右 : 在ISO程式碼中生成G42。 |
刀具路徑
Determines if the toolpath generated by GO2cam will take into consideration the tool radius.
The pull down menu offers:
|
|
左 : GO2cam生成一個相對於輪廓左側的偏移刀具路徑，並管理由於刀具尺寸而無法加工輪廓的區域。 |
|
零件
: GO2cam不會重新計算偏移軌跡。
|
|
右 : 與左側選項相同，但在刀具路徑的右側。 |
|
無過切檢查 : GO2cam生成完全對應於輪廓的刀具路徑（無偏移），並且沒有過切檢查。 |
自動控制加工側，適用於
在實體上編程的手動循環
.
這是
不可用
具有2D輪廓（包括邊緣）。
所有手動循環
自動控制加工側
適用於 在實體上編程的手動循環 . 這是 不可用 具有2D輪廓（包括邊緣）。
|
如果 輪廓方向 和 刀具路徑方向 根據 實體形狀 不符，GO2cam會自動 反轉輪廓方向 . 在右側的圖像中，輪廓是逆時針方向的，刀具編程在 實體左側 : GO2cam會自動反轉輪廓方向以避免加工工件內部。 |
|
|
R最大係數
|
R最大係數 : 在「零件」刀具路徑的情況下，有些機器不接受等於刀具半徑的半徑。GO2cam使用 R最大係數 . 使用1.01，刀具路徑的半徑將為 R=刀具半徑x 1.01 . |

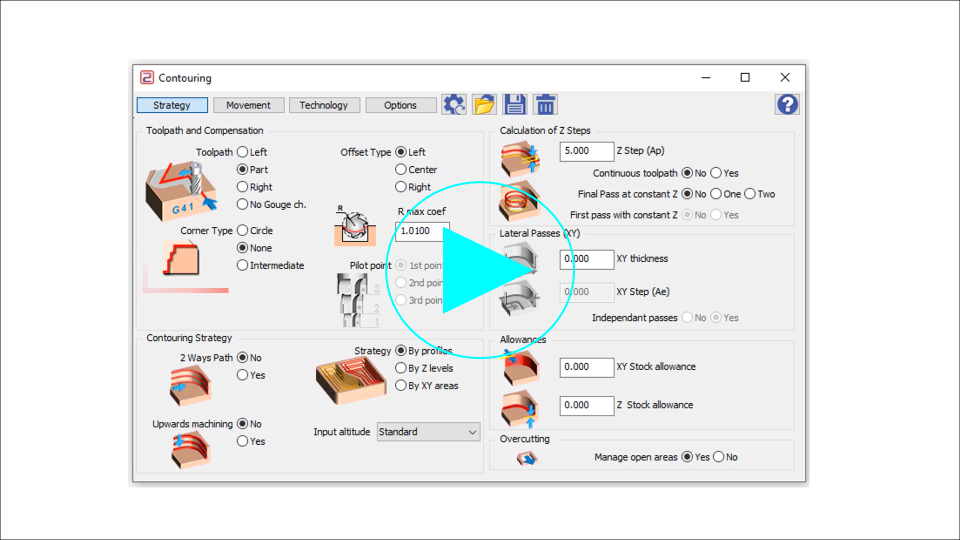

角落類型
使用此選項，您可以在銳角中生成G2/G3（圓弧）。
僅適用於封閉輪廓的「中間」選項。G2/G3的生成在所有角落進行，最後一個角落除外。
路徑示例 左/左 :
|
圓形模式 |
無 |
中間模式 |
|
|
|
|
|
