載入機器檔案。

能夠定義 Techno 表格的第一步是載入或建立機器。檔案副檔名為 .MCE

定義材料。

• 右鍵點擊它並編輯。

• 選擇材料。

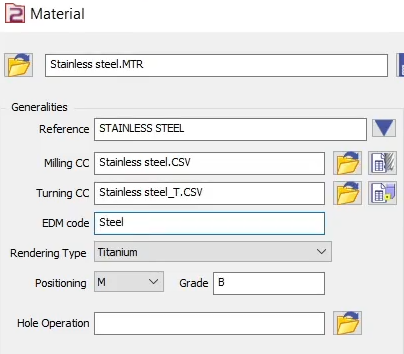

• 在 EDM 程式碼欄位中，輸入材料名稱，例如 Steel，以定義要在 Techno 表格中使用的材料。應用並儲存材料。

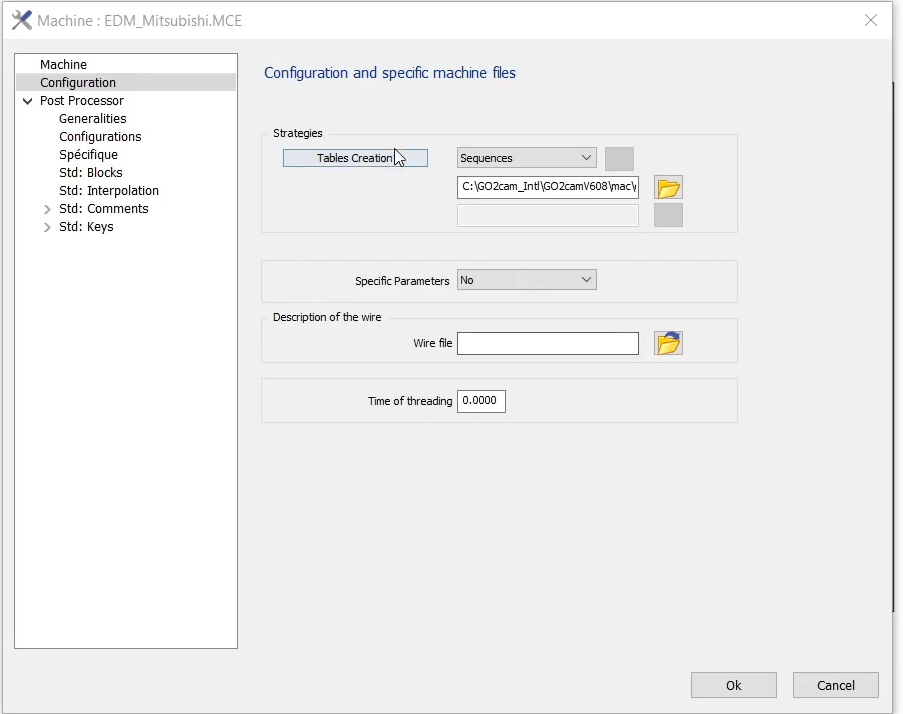

機器組態。

• 編輯機器並導覽至組態區段。

• 從策略下拉式清單中選擇「程序」。

• 定義表格將儲存的檔案目錄。

• 選擇資料夾。

• 點擊「表格建立」按鈕以打開一個視窗來定義 Techno 表格參數。

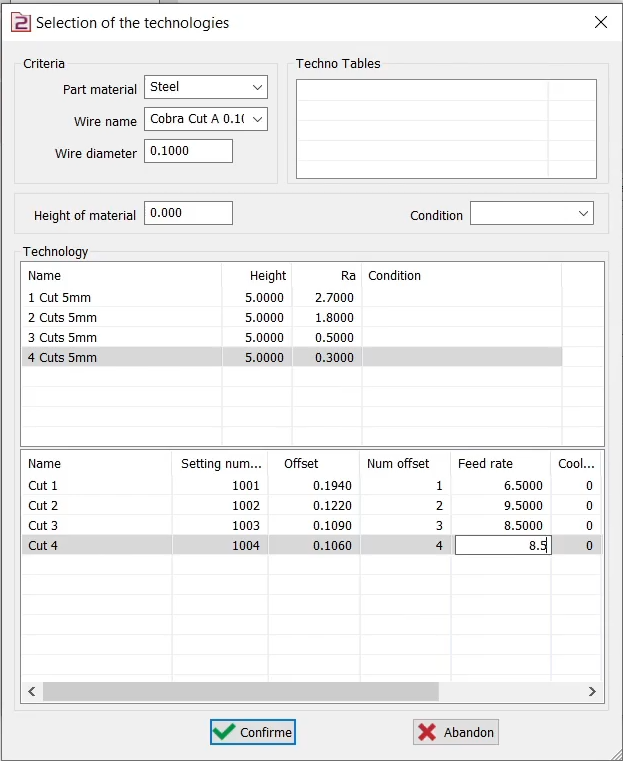

在技術選擇視窗中：

• 要建立新的 Techno 表格，請在技術區域中點擊滑鼠右鍵並選擇新增。將新增一行。

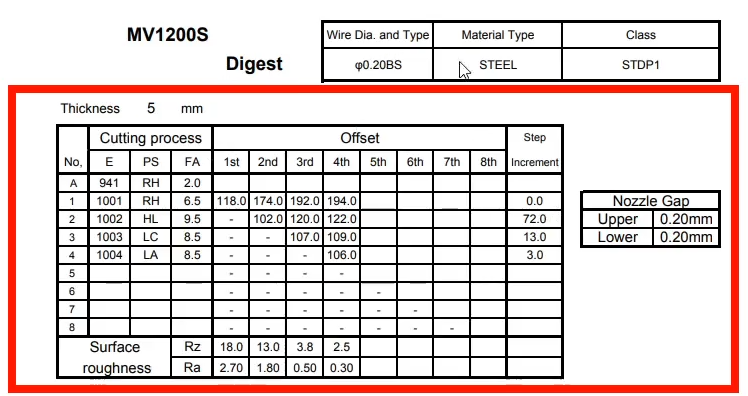

• 參考製造商的數據手冊以插入相關參數。例如三菱。針對每種類型的線材、材料、等級和材料厚度都提供了一個 Techno 表格。

• 設定編號在 E 欄定義，進給量在 FA 欄，每次切割的偏移值和底部的表面粗糙度值。

• 根據製造商表格輸入所需的參數。

技術下的第一個空間用於設定切割次數。第二個表格向下用於定義每次切割的其他參數，例如進給速度和偏移量。

所有值都插入後，確認並為檔案命名。

此檔案現在可在 Techno 表格欄位中使用。

重複此過程以定義更多 Techno 表格。

您可以在此影片中找到關於建立 Techno 表格的完整詳細指南。

Method 1: Application on each cycle

存取組態：

• 打開機器檔案。

• 導覽至組態區段。

• 驗證是否指定了 Techno 表格的正確目錄。

選擇機械加工循環：

• 展開機械加工循環選項。

• 雙擊策略以打開它

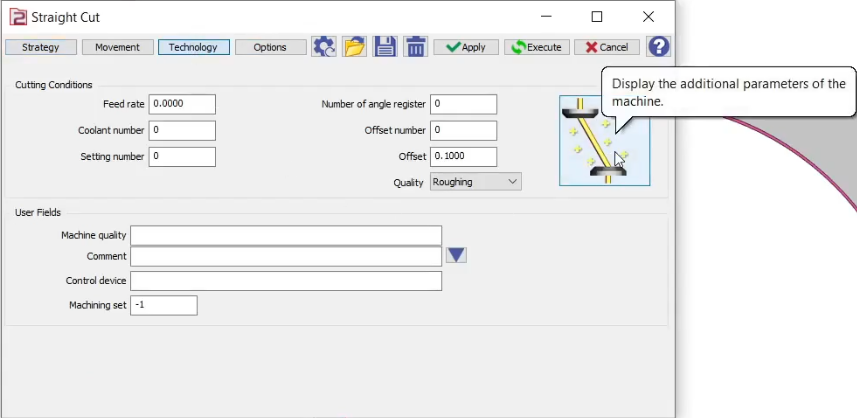

• 前往技術標籤。

• 點擊位於介面右側的線材圖像

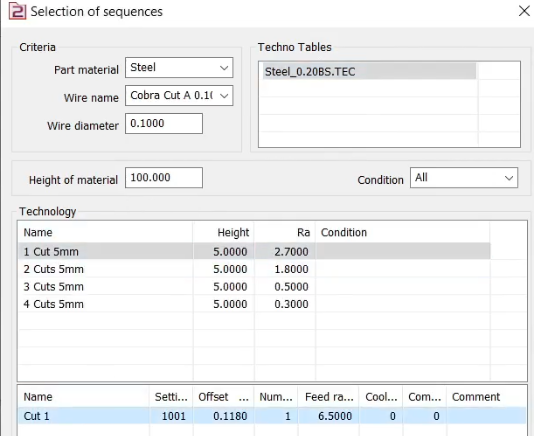

• 在以下視窗中，選擇您已建立的 Techno 表格。

• 選擇該表格中的特定技術並確認。

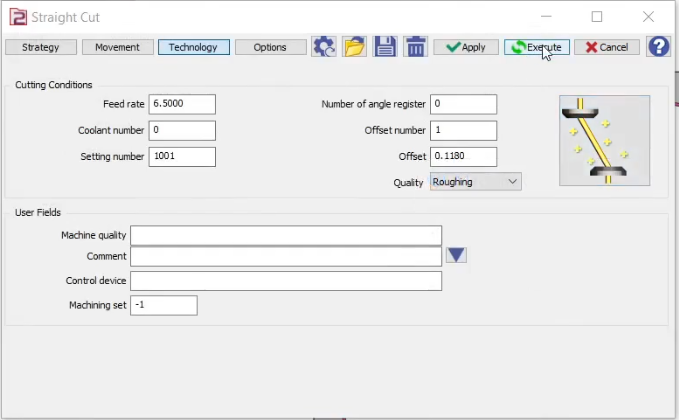

• 在技術視窗中，觀察到切削條件已根據所選的 Techno 表格自動更新。

• 點擊「執行」按鈕以驗證這些更改並繼續機械加工過程。

您可以在此影片中找到關於如何使用 Techno 表格的第一種方法的詳細資訊

Method 2: Application by strategy

• 打開機器檔案。

• 導覽至組態區段。

• 驗證是否指定了 Techno 表格的正確目錄。

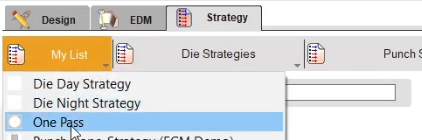

• 導覽至策略標籤。

• 從可用清單中，選擇所需的策略（例如，單次通過策略）。

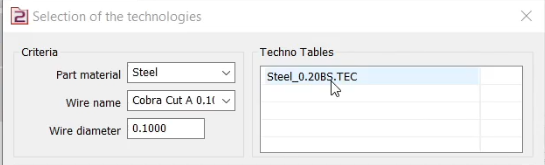

• 將出現一個視窗，您可以在其中選擇您已建立的 Techno 表格。

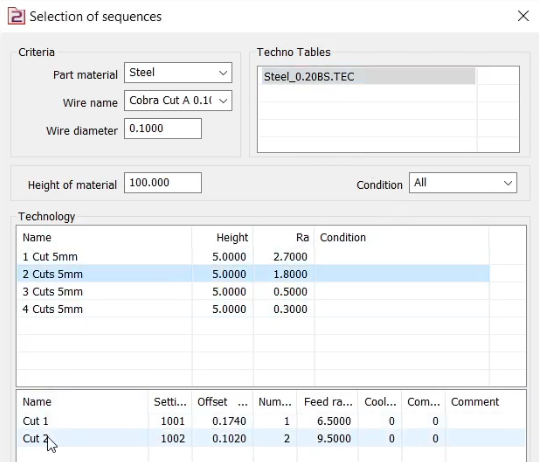

• 選擇所需的技術並確認。

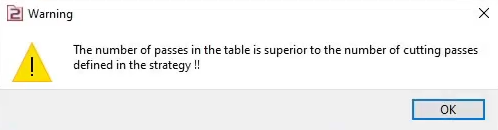

• 如果 Techno 表格中的通過次數大於策略中定義的通過次數，則可能會彈出警告。點擊確定

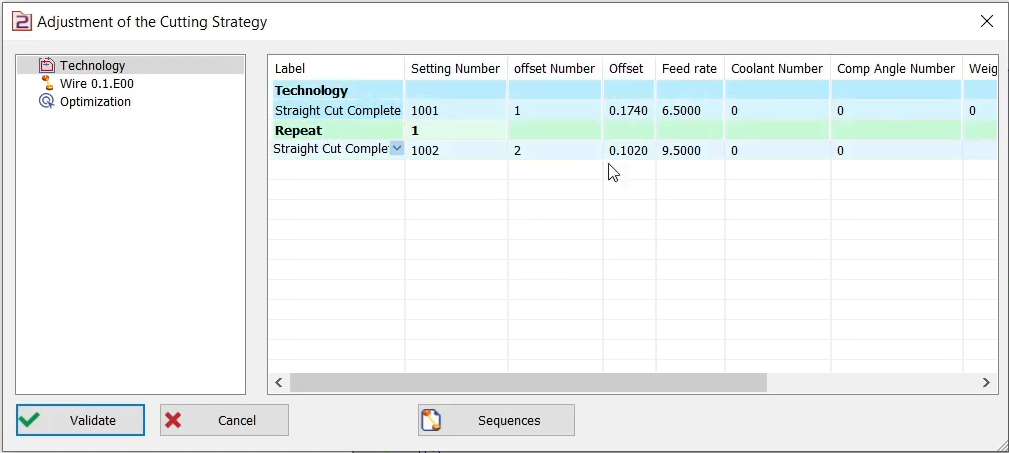

• 將打開切削策略視窗。GO2cam 會根據 Techno 表格自動調整切割通過次數。其他參數也會根據所選的 Techno 表格自動填寫。

• 驗證切削策略

• 選擇工件上的幾何圖形。

• 計算並驗證 EDM 策略。

驗證參數：

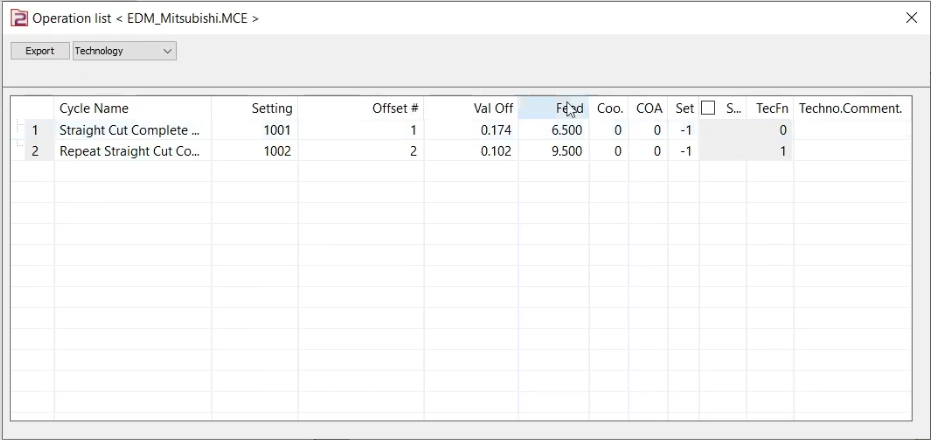

• 在機械加工樹中點擊滑鼠右鍵「機械加工」，並打開操作清單。

• 從下拉式清單中選擇「技術」。

• 驗證 Techno 表格中較早應用於目前操作的參數是否準確反映。

您可以在此影片中找到關於如何使用 Techno 表格的第二種方法的詳細資訊

• AgieCharmilles

• Makino

您可以在右側下載一些 Techno 表格範例。

• 三菱

您可以在右側下載一些 Techno 表格範例。

• Sodick，等等…
