組態

• 使用適當的後置處理器定義機台 MCE。

• 在機台的組態設定中，從策略下的下拉式選單中選擇 EdmExpert。

• 在第一個欄位中，選擇安裝 EDMExpert 的目錄。

• 在第二個欄位中，選擇機台名稱。系列和機台名稱以分號分隔，格式為（例如，「cut;cut400」）。

• 點擊確定以驗證組態並儲存機台。

您可以在以下影片中找到如何連結 GO2cam 和 EDMexpert：

流程

• 套用策略時，會連接到 EDMExpert 資料庫，並開啟序列選擇視窗。

• 根據機台，會擷取可加工材料、可用線材及其直徑。

• 使用下拉式選單選擇材料和線材。其各自的代碼會顯示在名稱之後。

• 也可以指定材料高度和線徑。

• 根據所選條件，有效序列清單會顯示在中間技術欄位中。對於某些機台，必須提供所有條件才能顯示清單。

• 在欄位中點擊滑鼠右鍵以選擇、修改或建立新的序列。

• 建立新的序列清單會開啟 EDMExpert 視窗以建立序列，並以目前的條件初始化。排序或選擇序列，如有需要，定義參數並產生步驟。在提供的欄位中定義序列名稱，然後驗證以儲存它。

• 選擇序列後，會要求 SEQ 檔案名稱。會產生一個 SEQ 檔案，然後由後置處理器讀取並整合到程式中。名稱會顯示在中間技術清單中，並儲存在每個循環的技術註解中。最終清單會顯示所使用的行程和模式。

• 選擇或建立序列後，可以透過在中間清單中點擊其名稱的滑鼠右鍵來修改它。會開啟 EDMExpert 視窗，允許變更序列值。

• 在最終清單中，選擇所需的行程並確認以繼續進行策略調整視窗。

• 確認後，如果機台屬於 Millennium 系列，則會從 SEQ 檔案建立 TEC 檔案。

• 驗證策略、定義輪廓並計算。加工會根據 SEQ 進行。

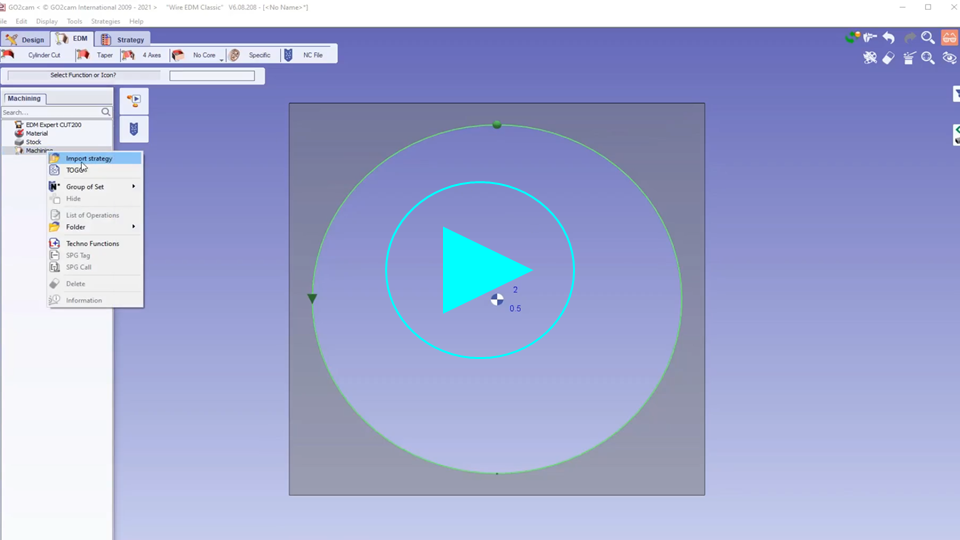

您可以在以下影片中找到如何從 EDMexpert 產生 SEQ：
