介紹

此方法使用與輪廓類型相同的計算，但它不是建立島嶼，而是建立 內部發現的挖槽 島嶼。

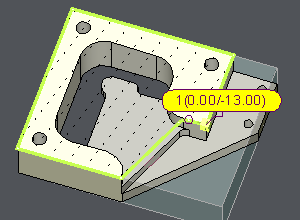

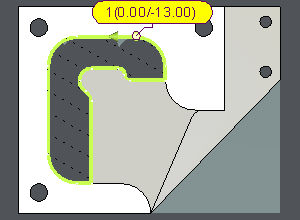

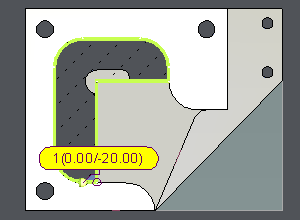

以下是一個例子：相同的選擇，左邊是「輪廓挖槽」，中間是「輪廓」，右邊是「輪廓」。

在本例中，沒有其他方法可以建立所需的挖槽（沒有底部曲面，輪廓無法處理倒勾形狀）

特性

1. 底部半徑：

   1. 與任何其他類型的輪廓一樣，如果挖槽底部有半徑，則輪廓會從半徑值偏移建立。

   2. 符號指出了底部存在半徑，並且值顯示在標記中。

   3. 底部半徑僅為視覺效果，沒有機械特性。如果您不想加工它，請在每個循環的 選項 頁面中將 從實體讀取 選項設定為否。如果設定為是，則循環將在遵守選項頁面中給定的波峰值的情況下進行加工。

2. 作為輪廓類型，挖槽輪廓管理 倒勾形狀 .

3. 可以找到多個輪廓，因此您可以選擇 其中一個 或 全部 它們。有時找不到輪廓。

4. 即使加工後，挖槽輪廓仍然保持啟用狀態。如果需要，可以刪除它，它不會干擾參考它的循環。

建議

這種輪廓類型非常特殊。大多數情況下，您將使用底部曲面和輪廓，也許是輪廓類型，當所有這些方法都不起作用時，您將嘗試使用挖槽輪廓。

方法

1. 右鍵點擊選擇輪廓挖槽

2. 點擊一個曲面來給出刀具的方向。

3. 給出計算高度（底部Z）

4. 如果已找到輪廓，請點擊您需要的輪廓，或點擊背景以選擇所有輪廓。
