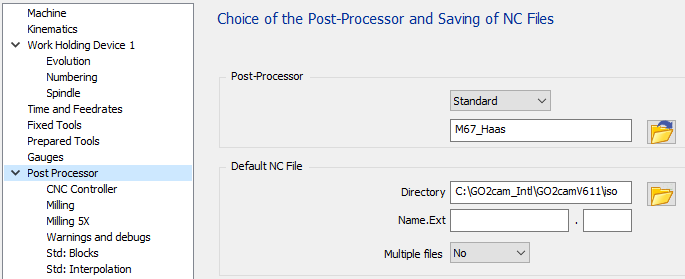

標準有三個組態頁面來管理所有可用的選項： 第一頁「CNC控制器」是關於CNC選項。 第二頁「銑削」允許調整銑削、刀具、冷卻液和原點的輸出。 第三頁「銑削」是關於5軸參數。 |
|

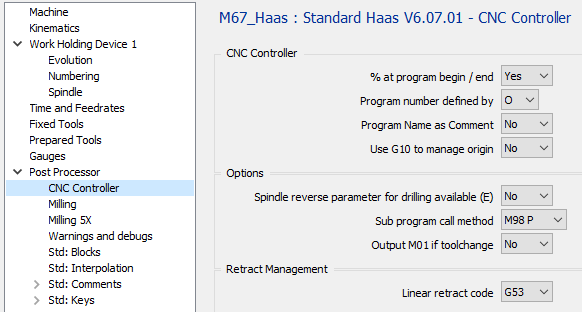

CNC控制器頁面
CNC控制器區段
|
程式開始/結束時的%
|
選項 |
結果 |
|
否 |
O1000 … M30 |
|
是 |
% O1000 … M30 % |
由以下定義的程式號碼
|
選項 |
結果 |
|
O |
% O 1000 … M30 % |
|
: |
% : 1000 … M30 % |
程式名稱作為註解
|
選項 |
結果 |
|
否 |
% O1000 … M30 % |
|
是 |
% O1000 (零件名稱) … M30 % |
使用G10管理原點
|
選項 |
結果 |
|
否 |
% O1000 … M30 % |
|
是 |
% O1000 G10 L2 P1 X.. Y.. Z.. (G54) G10 L2 P2 X.. Y.. Z.. (G55) G10 L20 P1 X.. Y.. Z.. (G54.1) … M30 % |
選項區段
可用的鑽孔主軸反轉參數 (E)
從 V6.08 版開始新增。
定義機台是否可以使用 E 參數進行鑽孔循環。此參數將反轉主軸方向以從孔的底部收回。數值為主軸轉速。後置處理器將使用相同的轉速進行鑽孔。
此參數僅可用于 G81、G82 和 G83。
如果無法使用 E 參數，輸出將被分解。
|
選項 |
結果 |
|
否 |
S1000 M03 G0 X10 Y10 G0 Z2 G1 Z-10 F500 M04 Z2 |
|
是 |
S1000 M03 G00 X10 Y10 G00 Z2 G81 X10 Y10 Z-10 E1000 F500 G80 |
銑削頁面

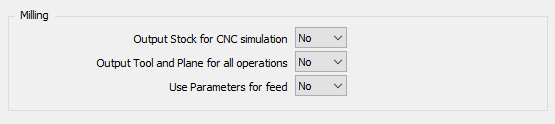

銑削區段
|
CNC 模擬的輸出毛坯
Haas 機台沒有輸出。
|
選項 |
結果 |
|
否 |
% O1000 … |
|
是 |
% O1000 … |
所有操作的輸出刀具和平面
|
選項 |
結果 |
|
否 |
(使用刀具 1 和平面 1 的 OP 1) T1 M6 G52 X0 Y0 Z0 B90 C0 G254 … (使用刀具 1 和平面 1 的 OP 2) … |
|
是 |
(使用刀具 1 和平面 1 的 OP 1) T01 M06 G52 X0 Y0 Z0 B90 C0 G254 … (使用刀具 1 和平面 1 的 OP 2) T01 M06 G52 X0 Y0 Z0 B90 C0 G254 … |
使用參數進行進給
|
選項 |
結果 |
|
否 |
T01 M06 G00 X.. Y.. G43 H1 Z.. Z-.. F160 G01 X.. Y.. F200 … |
|
是 |
#1 = 200 #2 = 160 T01 M06 G00 X.. Y.. G43 H1 Z.. Z-.. F#2 G01 X.. Y.. F#1 … |

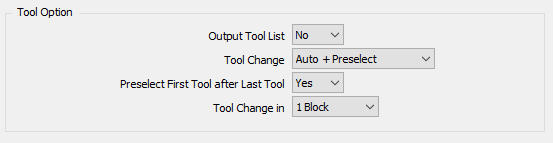

刀具選項區段
|
輸出刀具列表
|
選項 |
結果 |
|
否 |
% O1000 … |
|
是 |
% O1000 (開始刀具列表) (T01 端銑刀 D10) (T02 鑽頭 D08) … (結束刀具列表) … |
換刀
|
選項 |
結果 |
|
手動 |
… M00 … |
|
自動 |
… T01 M06 … |
|
自動 + 預選 |
… T01 M06 T02 … |
最後刀具後的預選第一刀具
|
選項 |
結果 |
|
否 |
(第一個操作) T01 M06 T02 … (最後一個操作) T05 M06 … M30 |
|
是 |
(第一個操作) T01 M06 T02 … (最後一個操作) T05 M06 T01 … M30 |
換刀於
|
選項 |
結果 |
|
1 區塊 |
… T01 M06 … |
|
2 區塊 |
… T05 M06 … |

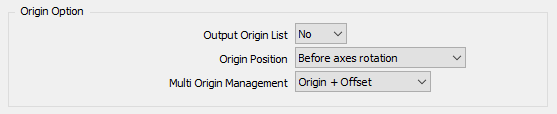

原點選項區段
|
輸出原點列表
|
選項 |
結果 |
|
否 |
% O1000 … |
|
是 |
% O1000 (開始原點列表) (G54) (G55) (結束原點列表) … |
原點位置
|
選項 |
結果 |
|
軸旋轉後 |
B0.C0. … G54 G52 X0. Y0. Z0 |
|
軸旋轉前 |
G54 G52 X0.Y0.Z0 …. B0.C0.E
|
多原點管理
|
選項 |
結果 |
|
僅原點 |
% O1000 … G54 … |
|
原點 + 偏移 |
% O1000 … G54 G52 X10 Y20 Z10 … |
無 MTE：
如果選項設定為「僅原點」，則針對零件上定義的每個原點，我們將輸出不同的 G 程式碼，G54，然後 G55、G56……這表示您受 CNC 管理的原點數量限制。如果您有更多原點，則必須使用第二個選項「原點 + 偏移」
如果選項設定為「原點 + 偏移」，它只會輸出 G54 並且使用 G52 進行偏移
有 MTE：
原點可以在原點的名稱中使用以下語法定義「$G54_」。這表示 G54 將用於 NC 程式。如果沒有定義解碼名稱，它將輸出預設原點 G54。
如果您使用「原點 + 偏移」，則必須為所有操作僅使用一個原點，因為所有偏移都是從參考平面原點或單個原點計算的。
您可以在底線後新增任何文字來識別您的偏移「$G54_Up」、「$G54_Right」……
冷卻液選項區段
|
冷卻液啟動位置
|
選項 |
結果 |
|
使用主軸 |
… T01 M06 S8000 M03 M08 G00 X.. Y.. G43 H1 Z… … |
|
使用平面移動 |
… T01 M06 S8000 M3 G00 X.. Y.. M08 G43 H1 Z.. … |
|
使用插入移動 |
… T01 M06 S8000 M03 G00 X.. Y.. G43 H1 Z.. M08 … |
銑削 5X 頁面

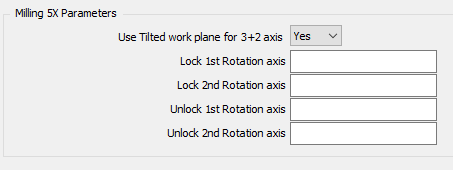

銑削 5X 參數
|
對 3+2 軸使用傾斜工作平面
|
選項 |
結果 |
|
否 |
… T01 M06 C180 B-90 … |
|
是 |
… … T01 M06 C180 B-90 G254 … … |
旋轉軸
|
選項 |
結果 |
選項 |
結果 |
|
鎖定 1 第一 旋轉軸 |
鎖定 2 第二 旋轉軸 |
||
|
空 |
… C180 … |
空 |
… B-90 … |
|
「M10」 |
… C180 M10 … |
「M12」 |
… B-90 M12 … |
|
解鎖 1 第一 旋轉軸 |
解鎖 2 第二 旋轉軸 |
||
|
空 |
… C180 … |
空 |
… B-90 … |
|
「M11」 |
… M11 C180 … |
「M13」 |
… M13 B-90 … |

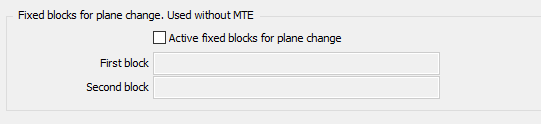

平面變換的固定區塊（無 MTE 時使用）
|
平面變換的活動固定區塊
此選項僅在機台組態中未定義運動學時使用。
|
選項 |
結果 |
|
核取 |
如果平面發生變換，則會輸出定義的固定區塊 |
|
取消核取 |
如果平面發生變換，則會輸出標準區塊。 G0 G91 G28 Z0 |
第一和第二區塊
為避免標準輸出，請核取選項以啟用固定區塊並將第一和第二區塊欄位保留為空。
|
選項 |
結果 |
|
空 |
… … |
|
「G00 Z100」 |
… G00 Z100 … |
啟動頁面
|

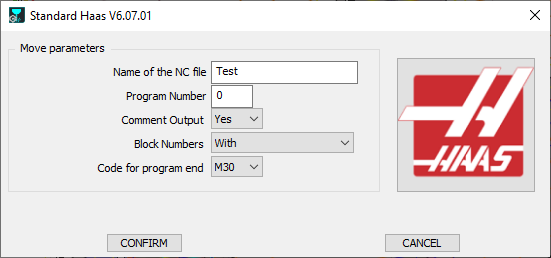

已定義機台運動學 |

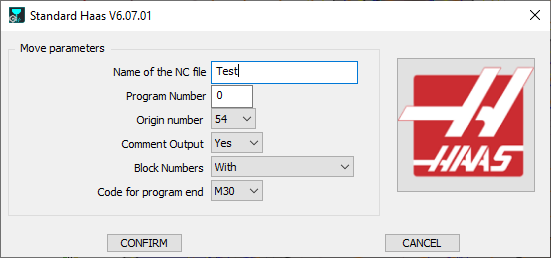

未定義機台運動學 |
|
|
NC 檔案的名稱
在此定義產生的 NC 檔案的名稱。擴充名必須在 MCF 組態中定義。
程式號碼
如果定義為 0，則程式名稱將設定為 1。
|
選項 |
結果 |
|
0 |
% O1 … |
|
“10” |
% O10 … |
|
“1234” |
% O1234 … |
註解輸出
|
選項 |
結果 |
|
否 |
… T01 M06 … |
|
是 |
… (端面加工) (端銑刀 D12) T01 M06 … |
原點號碼
此參數僅在機台檔案中未定義運動學時使用。此參數定義 NC 程式中使用的第一個原點。
如果處理多原點的參數設定為「僅原點」，則平面變換時原點號碼會遞增。
|
選項 |
結果直到 8055 |
|
54 |
% O10 T01 M06 G54 … |
|
55 |
% O10 T01 M06 G55 … |
註解輸出
|
選項 |
結果 |
|
否 |
… T01 M06 … |
|
是 |
… (端面加工) (端銑刀 D12) T01 M06 … |
區塊號碼
|
選項 |
結果 |
|
使用 |
O1000 N5 T01 M06 N10 G00 X.. Y.. N15 G43 Z.. H1 … N50 T02 M06 N55 G00 X.. Y.. N60 G43 Z.. H2 … |
|
不使用 |
O1000 T01 M06 G00 X.. Y.. G43 Z.. H1 … T02 M06 G00 X.. Y.. G43 Z.. H2 … |
|
僅換刀 |
O1000 N5 T01 M06 G00 X.. Y.. G43 Z.. H1 … N10 T02 M06 G00 X.. Y.. G43 Z.. H2 … |
程式結束程式碼
|
選項 |
結果 |
|
M30 |
… … … M30 % |
|
M02 |
… … … M02 % |
|
M99 |
… … … M99 % |
