簡介

排版是一個選項模組，可以 最佳化多個形狀的定位 在素材中。要排版的幾何圖形 只有實體 ！它位於選單 設計 / 排版 .

目標是最佳化零件的定位以節省材料。然後，您可以設定連接器來維持形狀，最後使用自動化切割循環。

零件 : 當您執行排版命令時，螢幕上的實體會自動選取。它們會出現在清單中，並為每個實體應用顏色。您可以使用「 新增實體 」按鈕導入 任何類型的實體 CAD 格式檔案 。對於排版計算，您必須定義實體之間的最小間隔，以及優化層級（標準、中間或最大），計算時間取決於此。

材料和素材 : 要開始排版，您需要選擇材料和一個區塊。

X 和 Y 位置: 素材的原點由 X 和 Y 欄位決定。

角度 : 可以定位區塊。

安全距離 : 是材料周圍的邊界。

在實體清單中:

偏移值可以建立 2 條曲線，刀具路徑將位於兩者之間。

編號 : is the number of parts to place,

旋轉 : 您可以允許或不允許不同實體旋轉以進行定位：我們可以選擇自由旋轉 (所有可能的位置)、 0 或 180 度 , 每 90 度或不旋轉。

內部 : GO2cam 會識別中空形狀，請勾選方塊以將其他元素定位在內部。

已放置 : 它顯示已定位的元素數量，未完全放置的實體會以紅色氣球標示。

計算 : 「預覽」按鈕可以根據調整和選定的值檢查結果。您可以根據需要多次進行修改和執行預覽。應用「驗證 ’ 按鈕，實體被複製，曲線和輪廓被建立。

‘ 報告 ’ 按鈕可以列印表格或將其儲存到編輯器中。

的 列的頭是可以取用的 ，你可以 輸入一個值 等等套用到完整的實體清單。

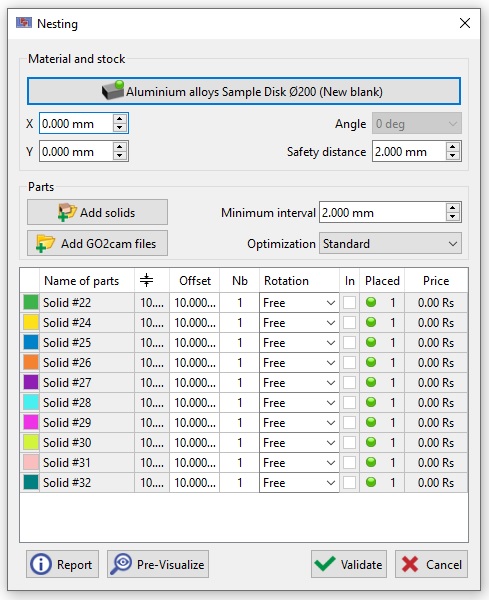

在此，我們定義要為清單中的每個實體放置的8個元素的數量。

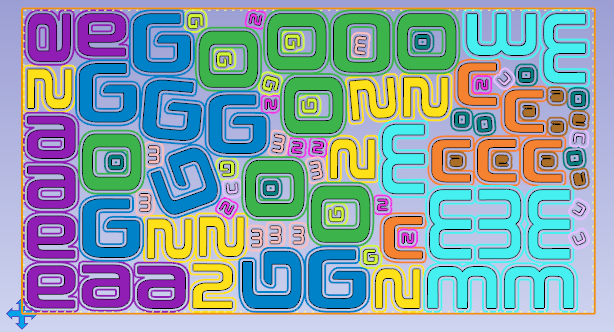

GO2cam 字母在 2 種不同尺寸下的嵌套預覽：

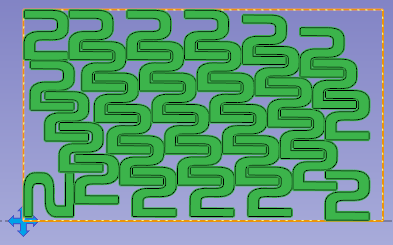

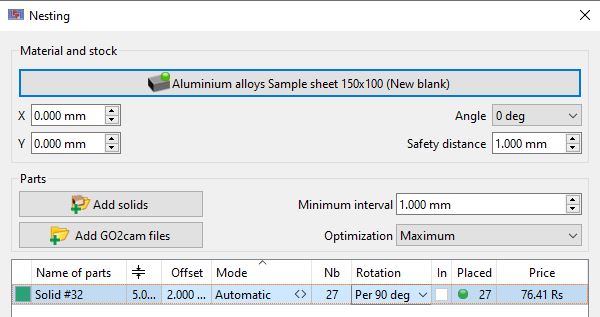

如果只有一個實體要放置，則會出現一個新的欄位「模式」，並啟用兩種計算類型：

計算後，將顯示已放置元素的數量！

- 在表格中，通過右鍵點擊實體，您可以建立其對稱實體，然後在排版中使用它，

- 預覽期間，顏色會自動套用，以便更好地識別已放置的元素，

- 首先為材料塊定價，我們可以計算每個零件的單價，

- 偏移曲線會自動放置在 12 和 13 層中，以使用自動參考配置 opelists，

- 我們可以使用已加工的庫存並管理材料庫。

您也可以巢狀 預先編程 PCE 檔案。
您也可以定義 外部加工 （分離切削）在個別零件中。
然而，在本例中，無法對在排版過程中添加的夾具做出反應。

	設定連桿	Choice of the type of connectors and set on the elements. It is possible to position a connector on a solid and to duplicate automatically this connector on all the identical solids!
	連接桿管理	建立新的連接桿，具有矩形或梯形形狀。建立後，這些連接桿可在「設定連桿」指令中使用
