程式操作的幾何圖形選擇是一個複雜的主題。
幾乎每個加工選單都有其自身的方法和特性。它也取決於幾何圖形的類型，線框或實體。
這裡可以找到許多資訊：
輪廓和刀具路徑的方向
一般來說：
-
For milling, the G17 ( Z+ Plane) is the default setting. It defines the working plane where the X and Y axes determine the toolpath. Imagine a flat surface where the machine moves the cutting tool across the length (X) and width (Y).
-
對於車削，G18（Y+ 平面）是預設設定。在此，刀具路徑由 X 軸和 Z 軸定義。簡單來說，刀具沿著材料的長度 (X) 和深度 (Z) 移動。
所選輪廓的方向決定刀具路徑的位置（右/左）。請參閱下方銑削零件的範例：

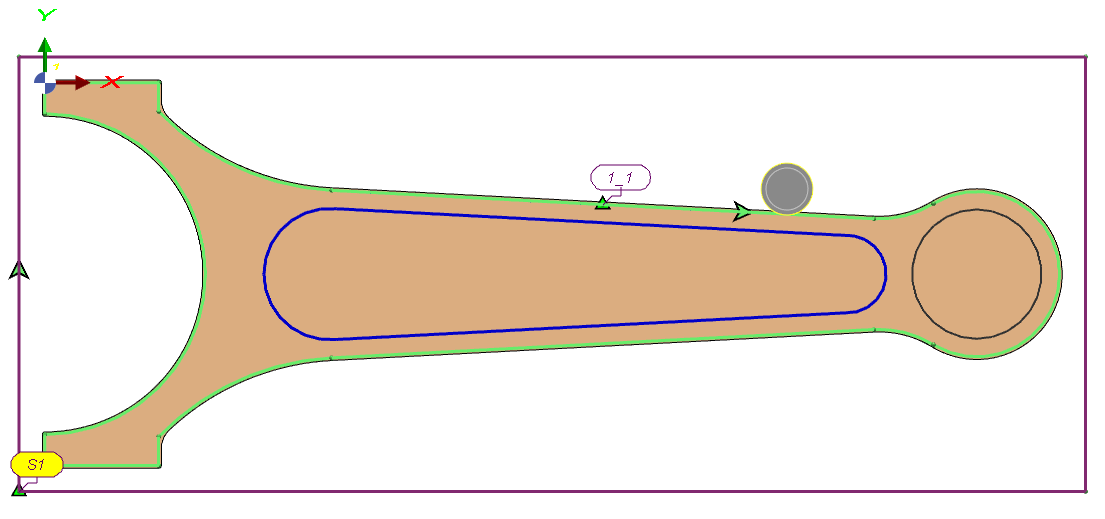

對於開放式挖槽，刀具位於輪廓的左側（順時針方向）
|

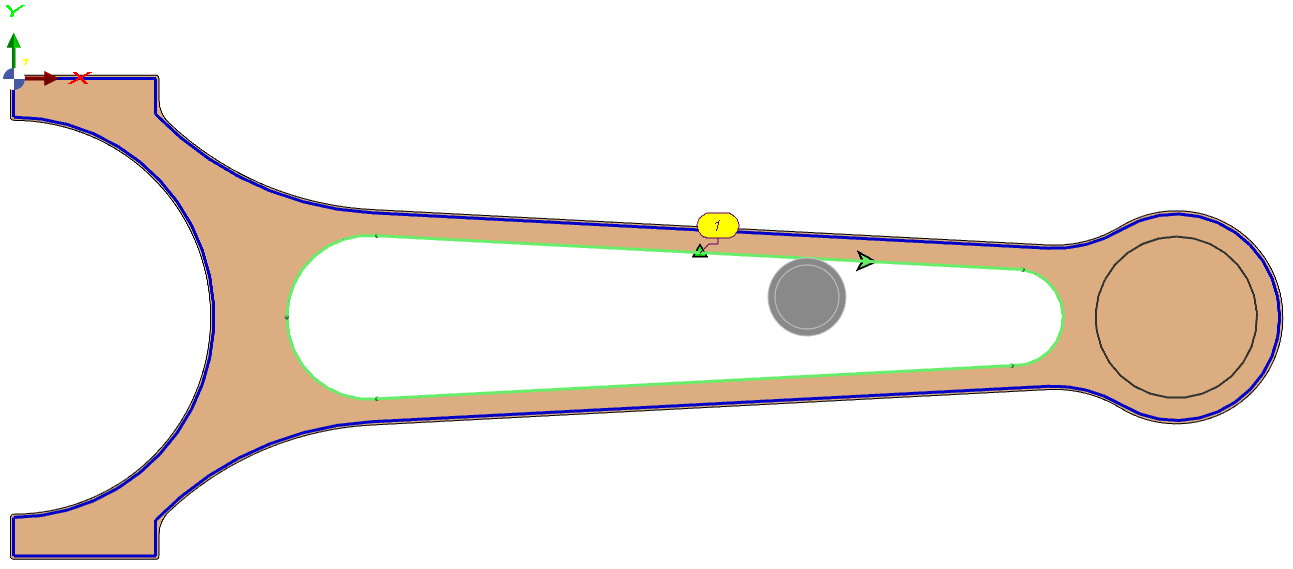

對於內部挖槽，刀具位於輪廓的右側（順時針方向）
|
