齒輪建立

根據 ISO (NF E 23-001 至 005) 和 AGMA (美國) 標準建立平行漸開線圓齒輪。


兩種齒輪類型：

  • 外齒輪

  • 內齒輪

齒形的特性是根據齒數和節距計算的 (直徑 = 節距 * 齒數)。 GO2cam 顯示這些不同計算的報告，其中涉及節距和齒數。

建立齒輪

a. 填寫以下對話框的參數。控制特性區域的參數說明如下： 點擊此處 .


b. 如果點擊綠色勾號以驗證：將繪製半個齒。
c. 您可以選擇對稱以繪製完整的齒，如果您也選擇旋轉，則在驗證後將繪製整個齒輪。

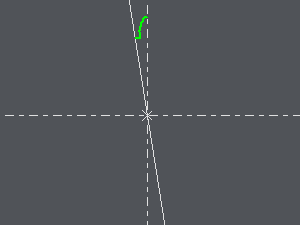

a 操作 (外齒輪)

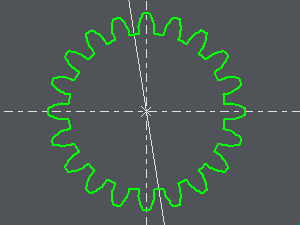

b 和 c 操作 (外齒輪)

齒的建立

根據 ISO (NF E 22-141) 和 AGMA (美國) 標準建立直線側漸開線圓花鍵。

兩種花鍵類型：

  • 軸

  • 輪轂

齒形的特性是根據齒數和節距計算的 (直徑 = 節距 * 齒數)。 GO2cam 顯示這些不同計算的報告，其中涉及節距和齒數。

注意：

  • 此類型的花鍵是齒輪模組處理的平行漸開線圓齒輪的特殊情況。

  • 如果您必須設計一個不符合 GO2cam 特定計算框架的花鍵，您可以使用齒輪模組來更好地定義此花鍵。

建立花鍵

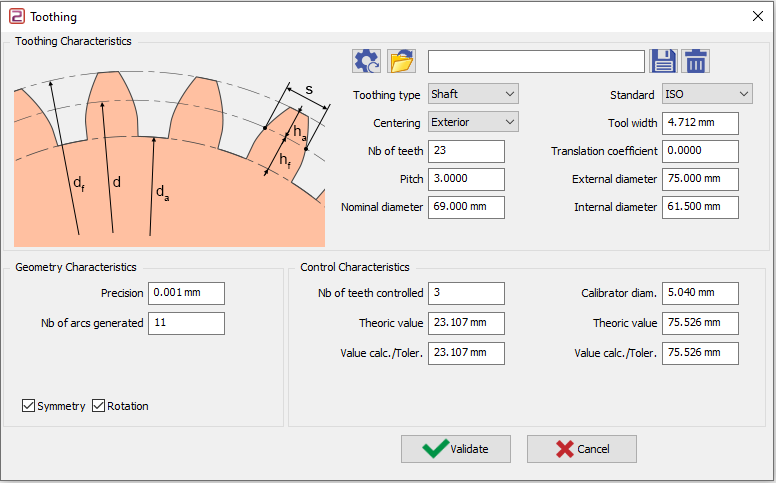

a. 填寫以下對話框的參數。控制特性區域的參數說明如下： 點擊此處 .


b. 如果點擊綠色勾號以驗證：將繪製半個齒。
c. 您可以選擇對稱以繪製完整的齒，如果您也選擇旋轉，則在驗證後將繪製整個齒輪。

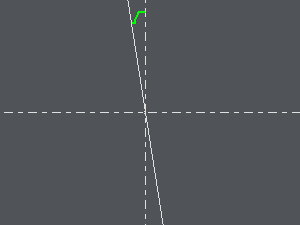

a 操作 (花鍵軸)

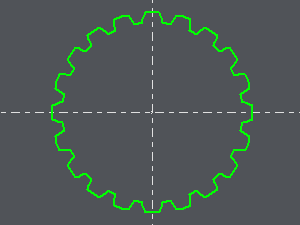

b 和 c 操作 (花鍵軸)
