說明

根據已建立的穿線點自動建立孔洞。這些孔洞在銑床環境中以自動加工方式加工。

注意事項： 此功能僅適用於擁有銑床授權的使用者，否則您將無法加工孔洞實體。

在此情況下，解決方法是將工作表單中的「鑽孔表格」工作表匯出，以取得孔洞座標並手動鑽孔。

建立穿線鑽孔

  1. 點擊功能

  2. 預設情況下，只會有一個鑽孔操作與孔洞關聯；如果您想要進行Jig鑽孔，請勾選對話框中的相應選項。

  3. 用綠色勾號確認

  4. 穿線點清單會顯示在表格中。如果穿線點是手動建立的，或者穿線點計算有問題，直徑和深度會顯示 ??? .

警告 ：如果穿線點是在選擇過程中手動建立的，則不會關聯深度或直徑，因此不會建立孔洞！

穿線點鑽孔

  1. 儲存零件

  2. 離開放電加工環境

  3. 進入銑床環境

  4. 前往銑床，然後選擇「孔洞」選單，並選擇自動。選擇優化類型（通常按平面）並啟動計算。

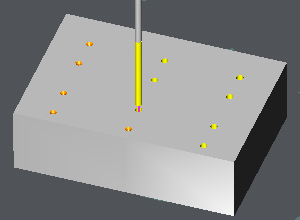

以下是一個放電加工零件的範例。

穿線點鑽孔
