循環： 深孔鑽與U型夾

定義

這 個說明頁解釋了 U型夾 模式 .

加工的目的是 加速 兩個或多個同軸孔之間的動作。

在 U型夾 模式下，大多數參數都無法訪問。

唯一需要定義的重要參數是加工孔之間的 進給 值。

此參數位於「技術」頁面。

要使用U型夾模式，被加工的孔 必須統一 在 單一孔 實體中。

有兩種工作方式：

  1. 如果您沒有 HMF 附加模組，請使用標準孔功能。

  2. 如果您有 HMF，請恢復形狀並將孔統一在一起。

1. 此程序可用於二維幾何圖形或實體。

您需要做的是建立一個 唯一的孔 ，其 總長度 等於需加工的幾個孔的總長度。

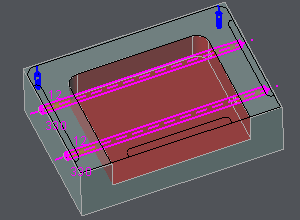

右側範例有2組同軸孔，每個孔長50 mm，但總長度為330 mm。

在此情況下，建立一個長330 mm的孔。

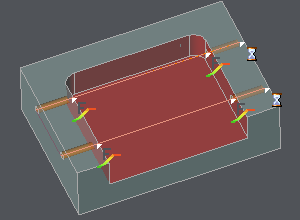

由於素材管理，如果在孔前加工挖槽，則套用U型夾模式。挖槽內部的進給速度較高。

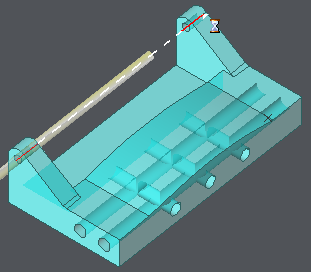

2.如果您有孔加工功能 (HMF) 模組，您可以使用 孔辨認 功能

此指令可在「設計／實體／實體上的操作」和「介面／幾何計算」中找到。

合併孔前，請檢查Z軸方向是否相同。若不同，請選擇要反轉的孔，然後點擊對話框底部的 反轉 指令。

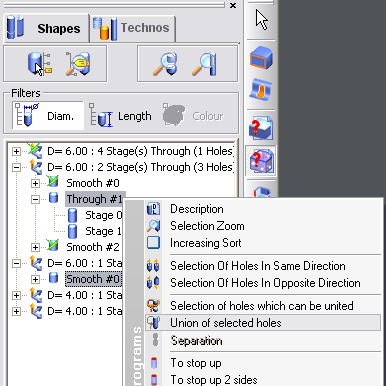

然後，使用Ctrl鍵多選，在樹狀圖中選擇要合併的孔。

然後點擊右鍵，選擇 合併選定的孔。
