使用互動式軸系統，工具、符號、機台等的建立過程變得更加流暢。

• 箭頭 - 反轉選定的軸方向

• 字母 - 允許將選定的軸重新定位到不同的方向

• 原點 - 允許將軸系統重新定位到另一個原點。

觀看有關流程建立的影片。

在首頁中選擇「夾持裝置/刀架」模組。

點擊 GO 按鈕

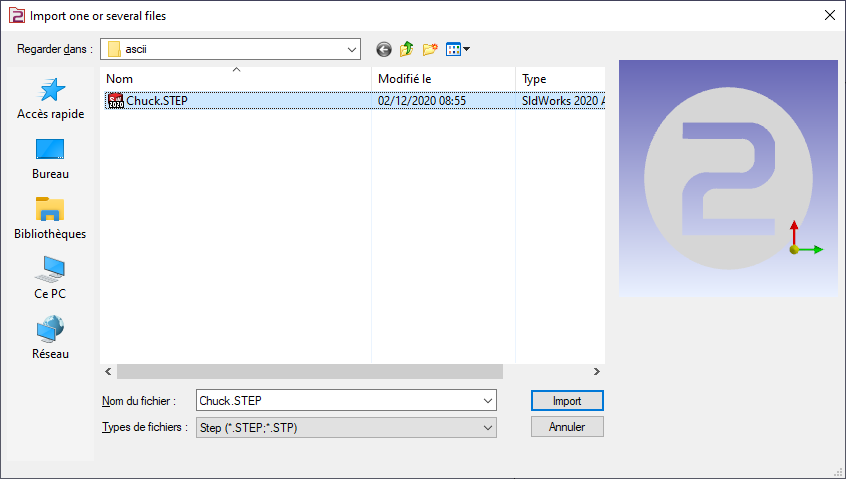

選擇要導入的檔案

選擇要應用於實體的導入選項。

點擊「應用」

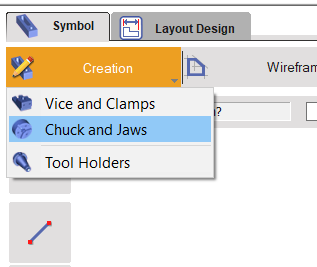

點擊「建立」標籤，然後點擊「卡盤和卡爪」選單

點擊指令以建立軸系統

選擇刀具以定義軸系統的位置

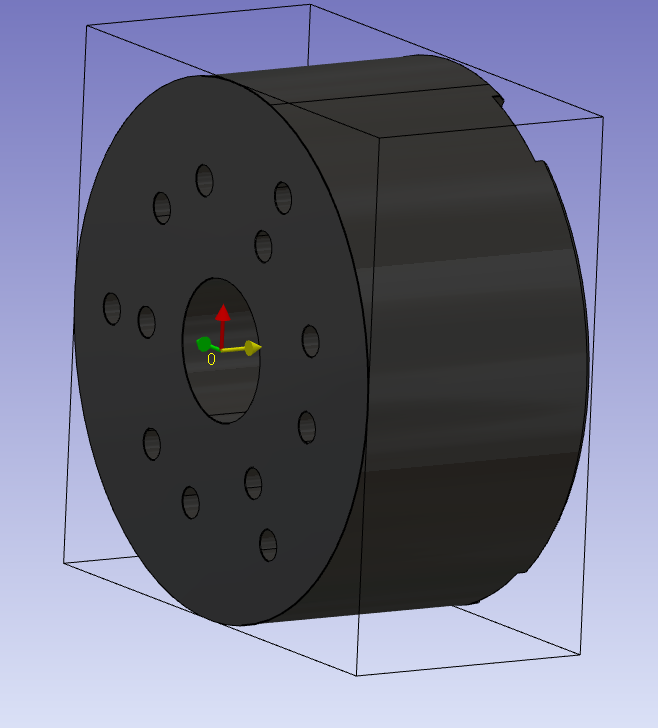

定義軸系統 0。

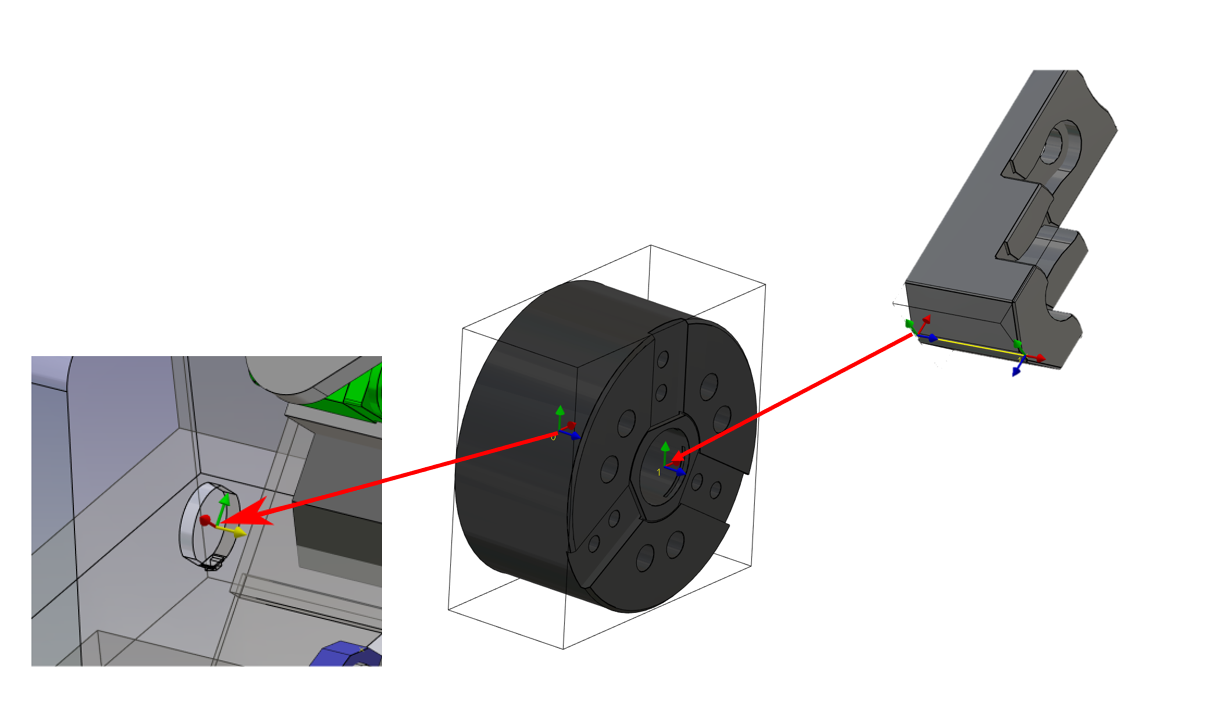

此軸系統將是卡盤在機台工作組件支撐上的安裝點。

Z 軸定義旋轉軸。

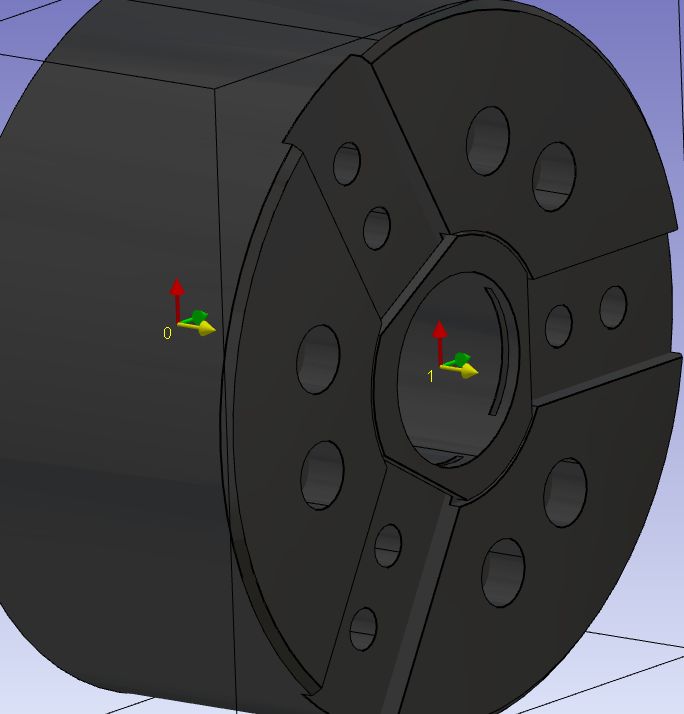

執行相同的指令以建立軸系統 1。

原點位置將定義要安裝卡爪的面。

Z 軸必須與軸系統 0 相同。

X 軸將與車削平面的 X 軸對齊。它也將定義第一個卡爪的定位。

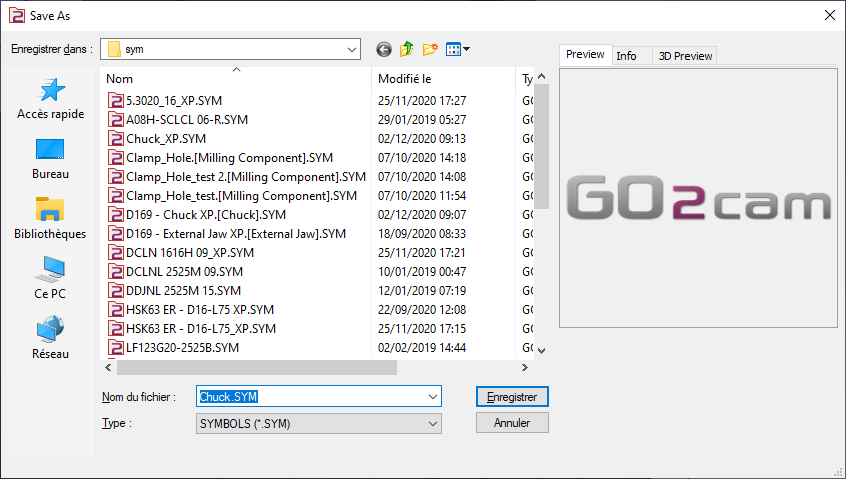

將檔案儲存在使用者的符號資料夾中，以便在 GO2cam 中使用。

觀看有關卡盤的影片：
