以 STL 格式打开 ABUTMENT 并自动应用刀具路径
我们将 ABUTMENT 分为 3 个工作区域：
|

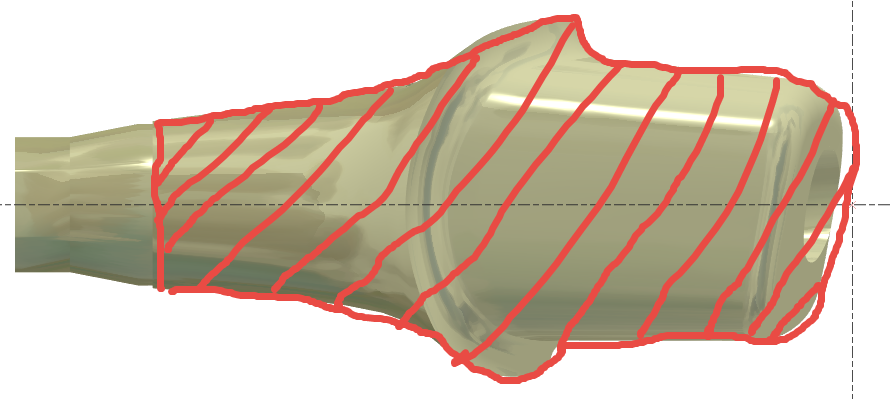

“ 定制区域 ”
|

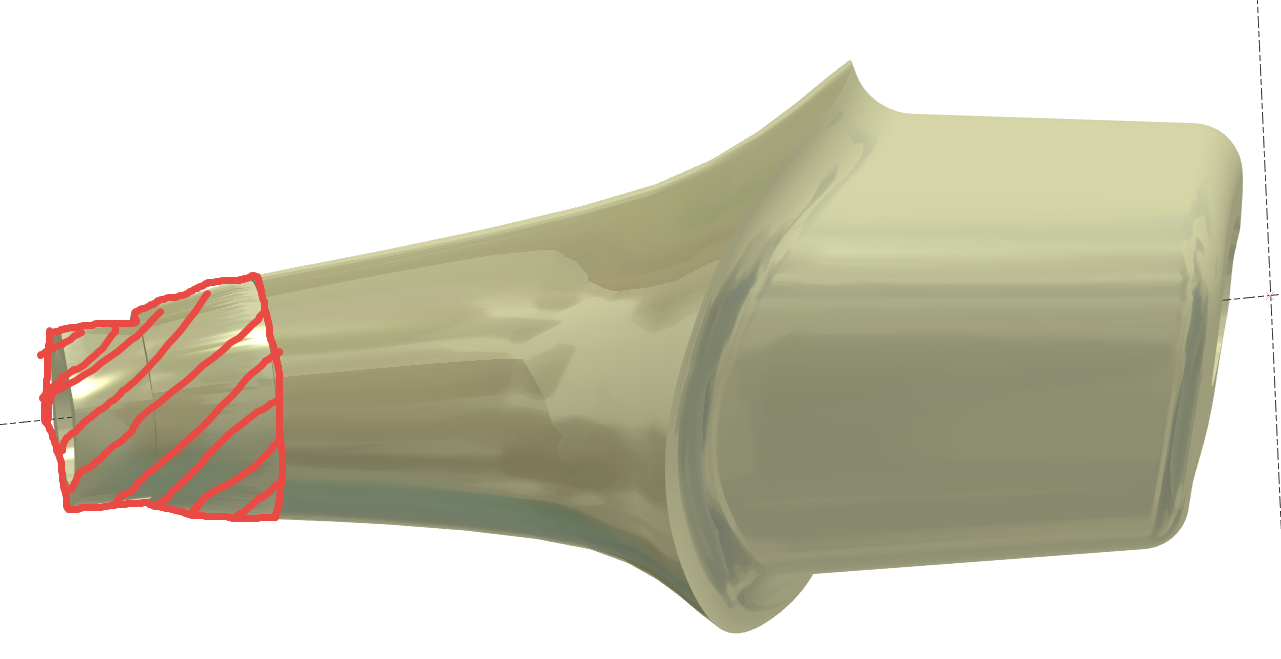

“ 连接区域 ”
|

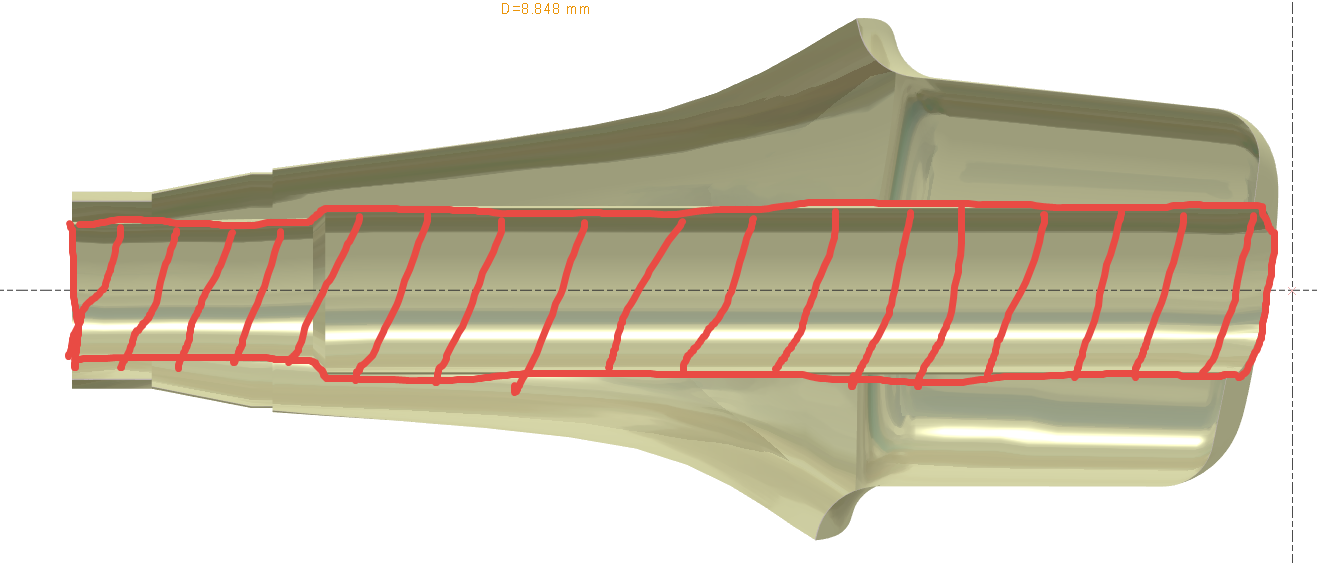

“ 孔区域 ”
|
|

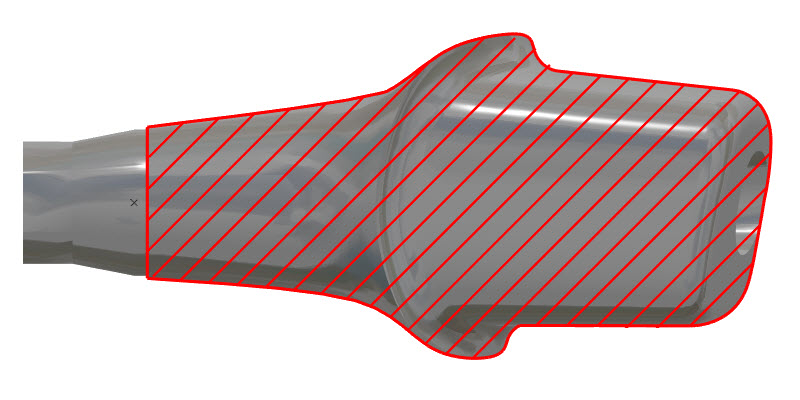

为了加工 定制区域 在 abutment 上，我们使用以下工具 车刀（刀具编号 2） 进行粗车加工： 球刀 D03（刀具编号 5） 径向铣削粗加工 球刀 D01.5（刀具编号 3） 径向进行余量加工（半精加工） 球刀 D01.5（刀具编号 3） 径向在 4X 方式下精加工表面 球刀 D02（刀具编号 6） 轴向精加工闭合面
|

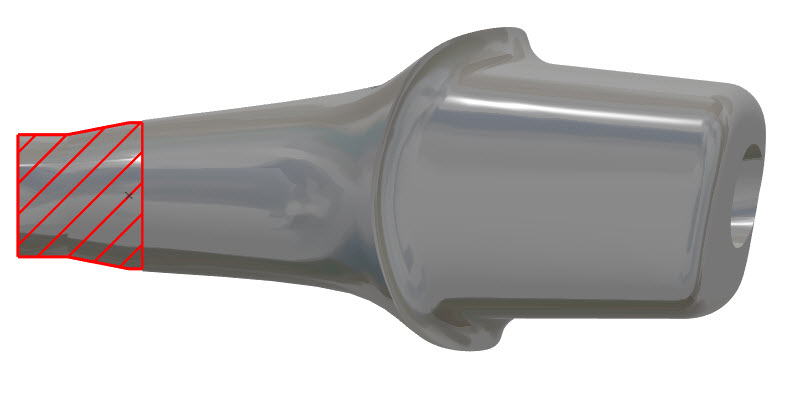

为了加工 连接区域 , 我们使用以下工具 背车刀（刀具编号 3） 进行连接区域的粗车加工 端铣刀 D04（刀具编号 4） 进行连接区域的六边形轮廓加工 切断刀（刀具编号 1） 从连接区域末端切断工件 |
为了加工 孔区域 , 我们使用以下工具 定点钻D4（刀具编号7） 钻孔前进行定点钻 钻孔刀具 (刀具编号8 9 10) 钻孔 |
注意：
G代码 孔 和 连接 不由CAM管理。
孔 和 连接 由 子程序管理。
刀具路径 孔 和 连接 根据每个供应商始终相同
在NC文件中，我们有 “新的参考点” 此处使用的变量是 #100
当前生产机床：
Star – SB-20R TypeG
Star - SR 20 JII Type B
待定机床
Citizen L20
Chiron FZ08MT
