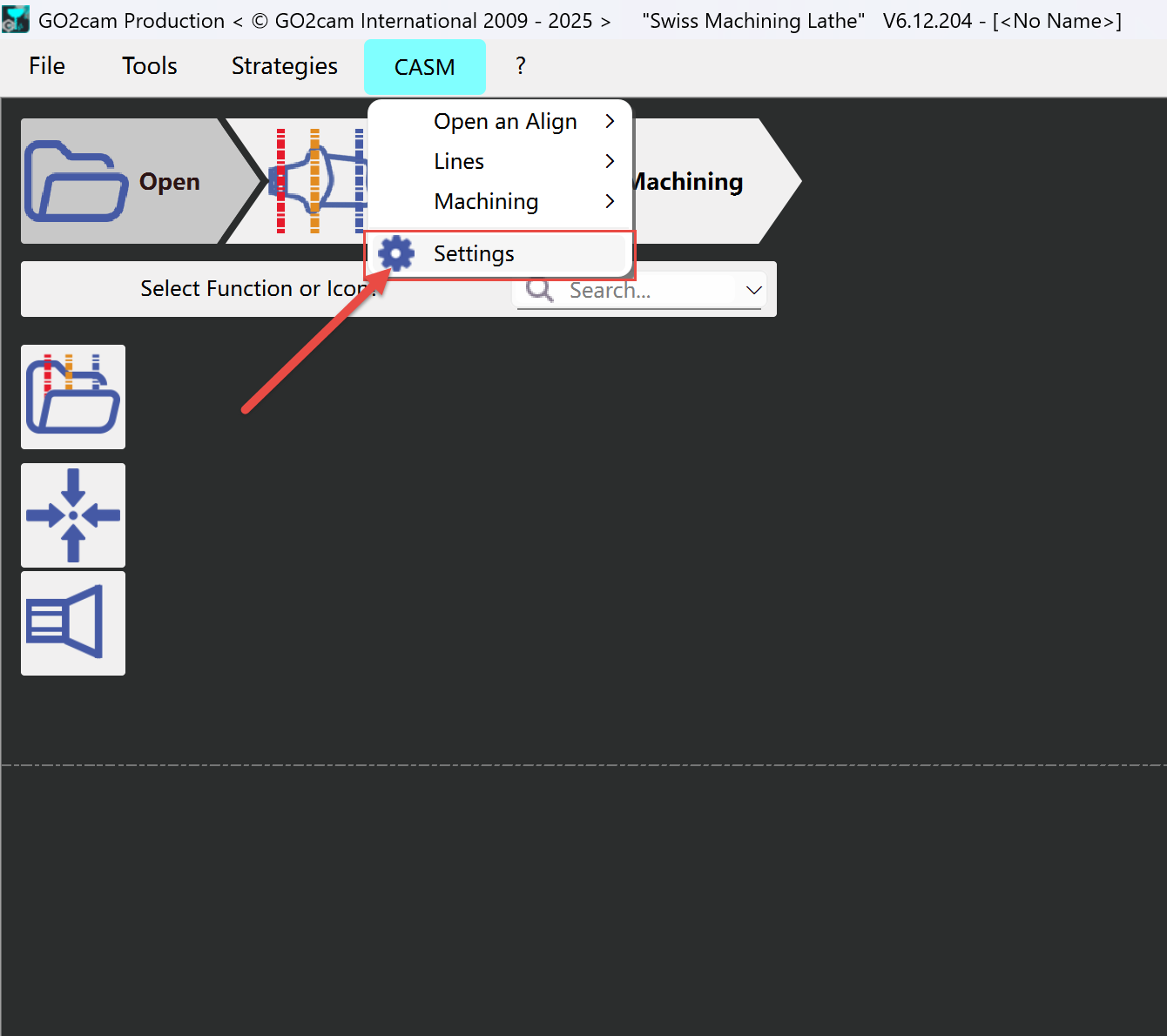

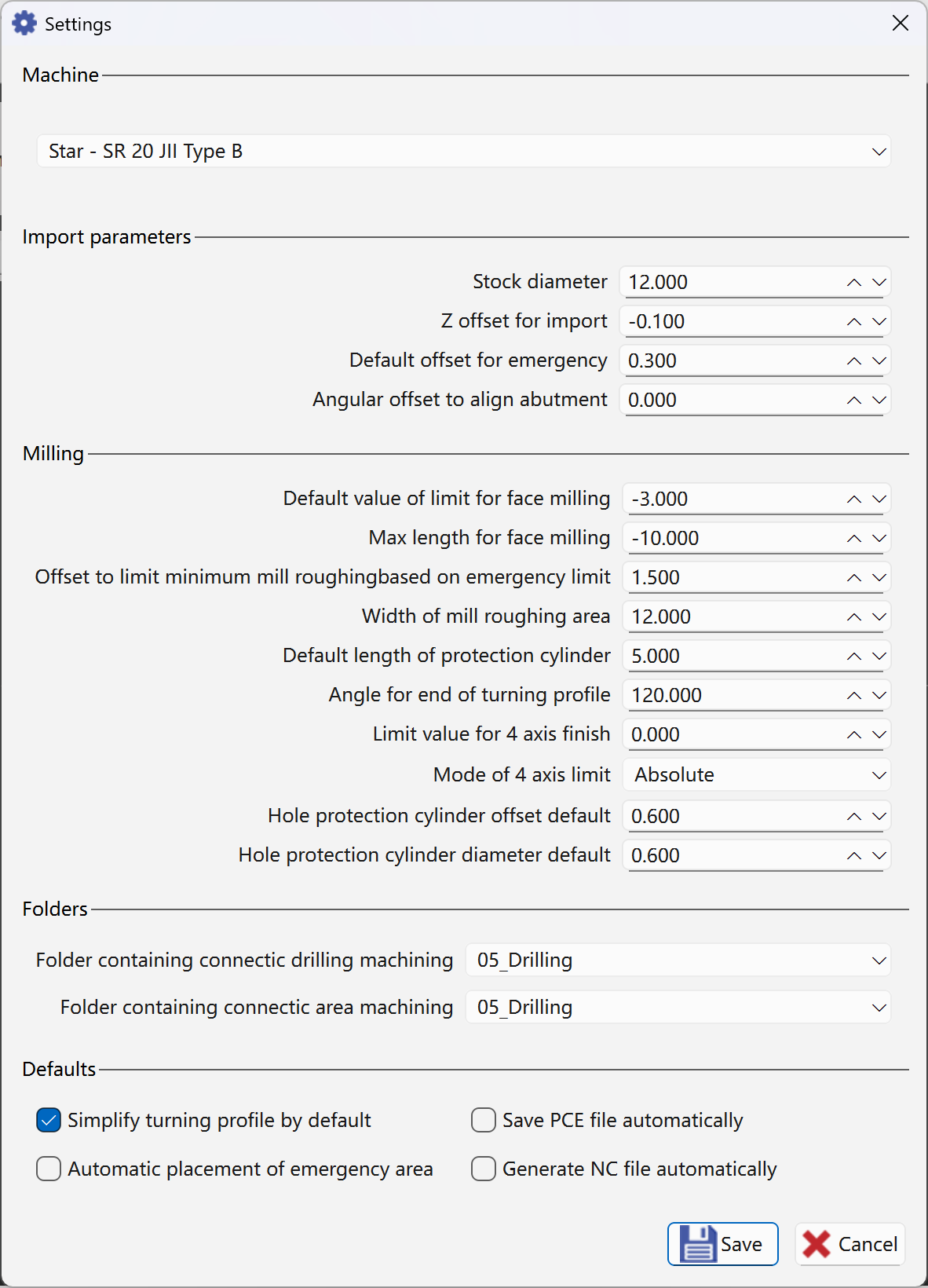

1 - Settings
|
|
|
毛坯直径 更改机器文件中的值，然后保存机器 |

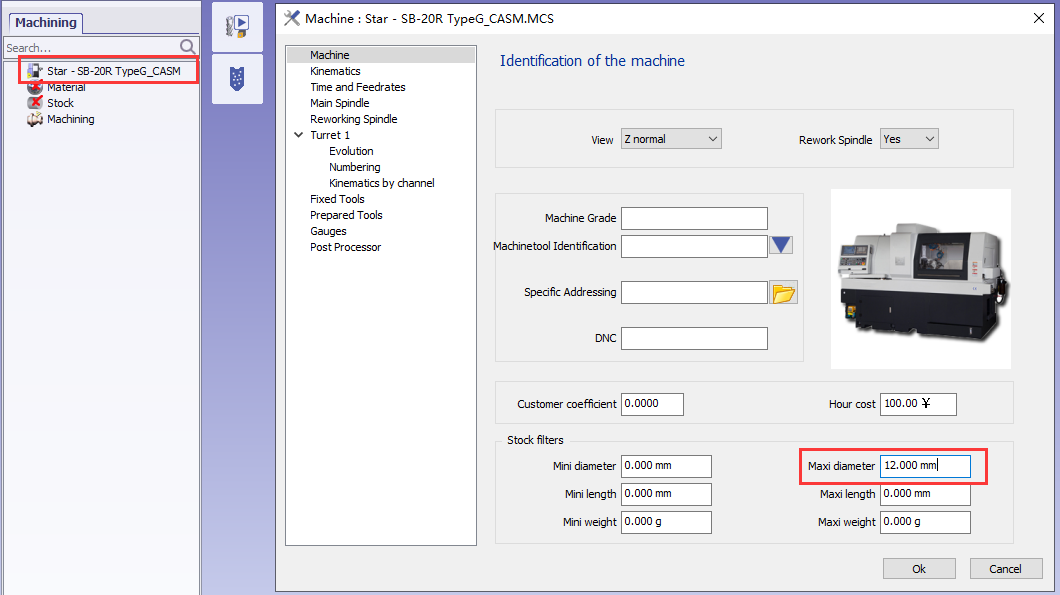

棒材直径大小
如果支撑大于直径，我们将收到错误消息 |
|
Z偏移导入 |
根据Z 0放置解剖区域。
|
|
默认紧急偏移 |
使用2shape文件，应用程序可以找到紧急点。我们可以为此点添加安全距离 |
|
对齐支撑的角度偏移 |
根据机床，如果铣刀沿X值为0，如果铣刀沿Y值必须为90 |
|

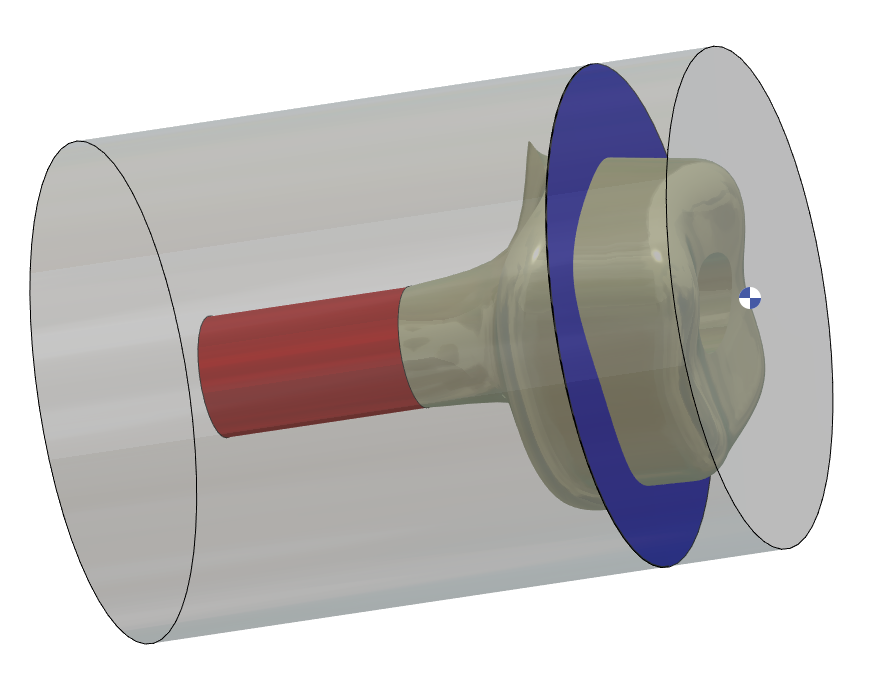

面铣的默认极限值
|

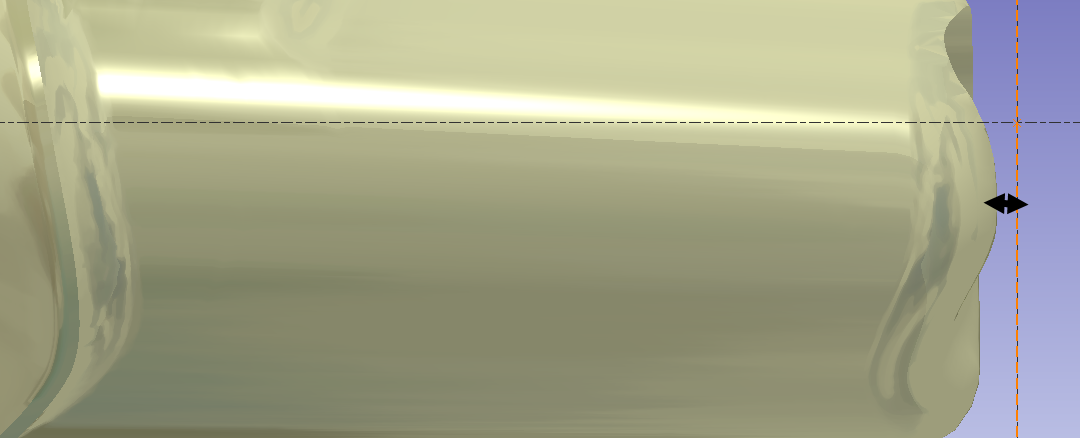

The default distance between the 蓝色 line and the X axis.
|
|
面铣的最大长度 |

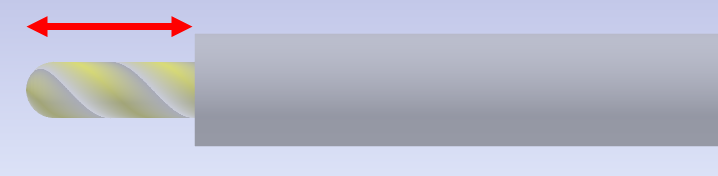

轴向刀具具有一定的最大Z区域。
|
|
基于紧急极限限制最小铣削粗加工的偏移 |
铣削粗加工的安全距离 |
|
铣削粗加工区域的宽度 |
铣削粗加工区域的默认宽度 |
|
保护圆柱的默认长度 |
创建的保护圆柱的默认长度值 |
|
车削轮廓末端的角度 |
车削轮廓末端的默认角度值 |
|
4轴精加工的极限值 |
在孔识别中，直径小于或等于此值的圆柱面将被视为孔 |
|
4轴极限模式（绝对/相对于面极限） |
绝对 可以必须是负值 相对 用于节省时间并避免在同一区域上具有2条刀具路径 |
|
孔保护圆柱偏移默认值 |
创建的孔保护圆柱的默认偏移值 |
|
孔保护圆柱直径默认值 |
创建的孔保护圆柱的默认直径值 |
|
包含连接钻孔加工的文件夹 |
指定包含钻孔加工的文件夹 |
|
包含连接区域加工的文件夹 |
指定包含区域加工的文件夹 |
|
默认情况下简化车削轮廓 |
默认情况下创建简单的车削轮廓 |
|
自动保存PCE文件 |
GO2cam文件（PCE）保存在与STL文件相同的文件夹中 |
|
紧急区域的自动放置 |
自动创建紧急区域 |
|
自动生成NC文件 |
NC文件在计算后在与STL文件相同的文件夹中创建 |
2 - Geometry Created
|
图层 |
注释 |
图片 |
|---|---|---|
|
1 |

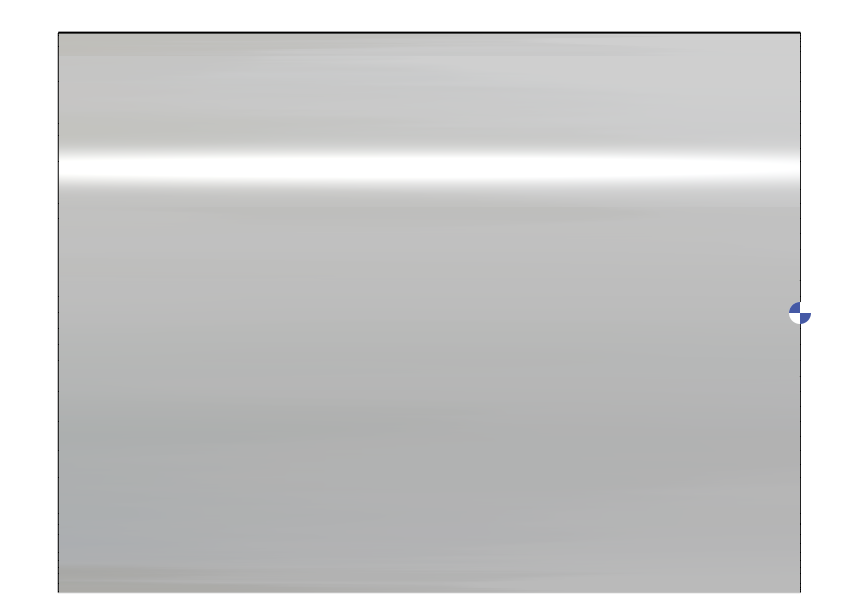

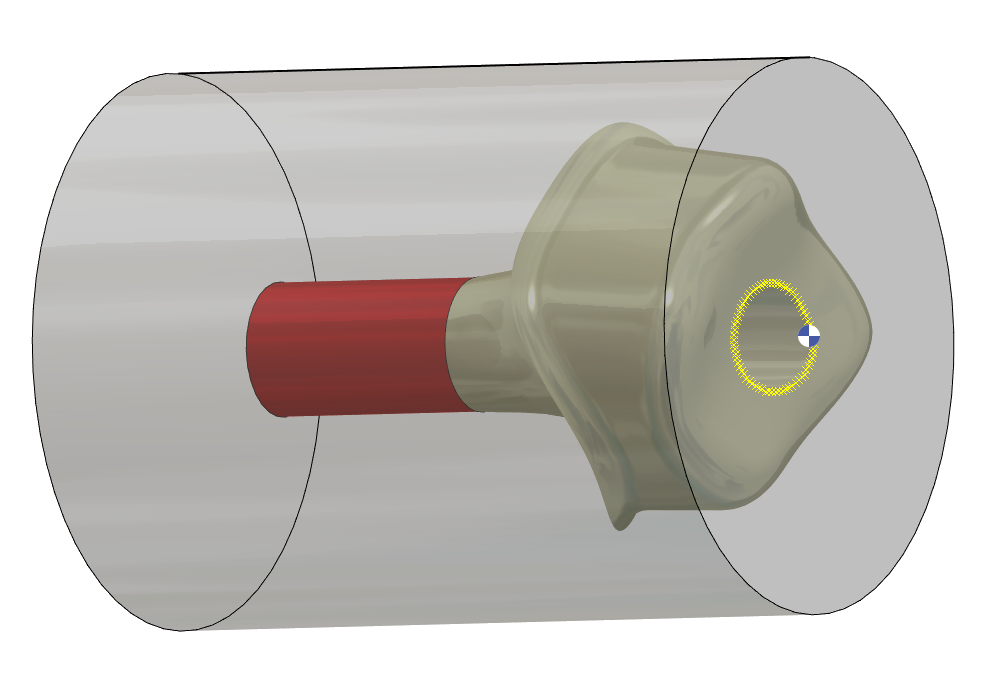

毛坯和毛坯的2D几何图形 |
|
|
20 |
2D几何图形用于帮助创建4轴实体（图层102）。 |
|
|
101 |
STL文件+连接区域保护+孔上的CAP曲面 |
|
|
102 |
在曲面上创建的实体可用于4轴 |
|
|
104 |

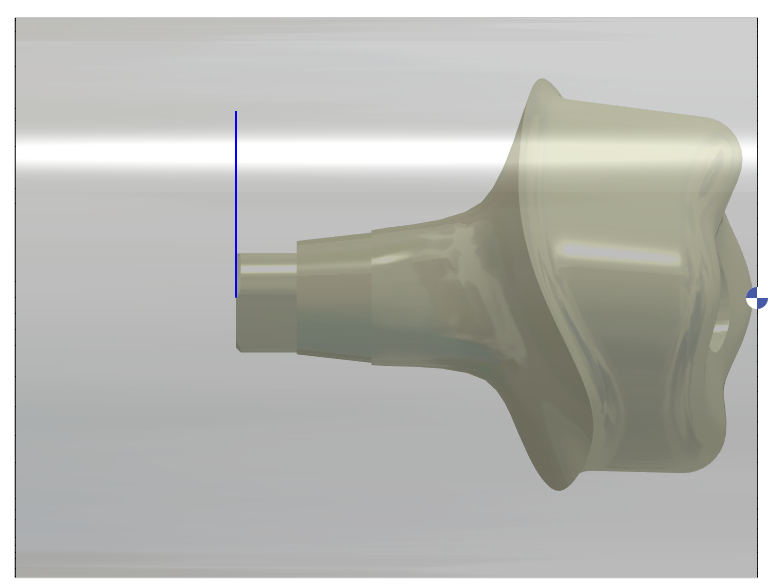

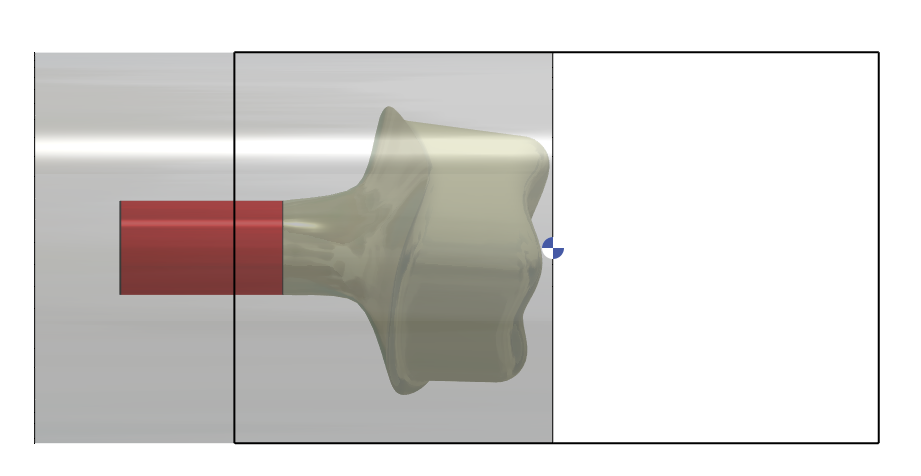

端面线 可用于车削中的端面加工 |
|
|
105 |

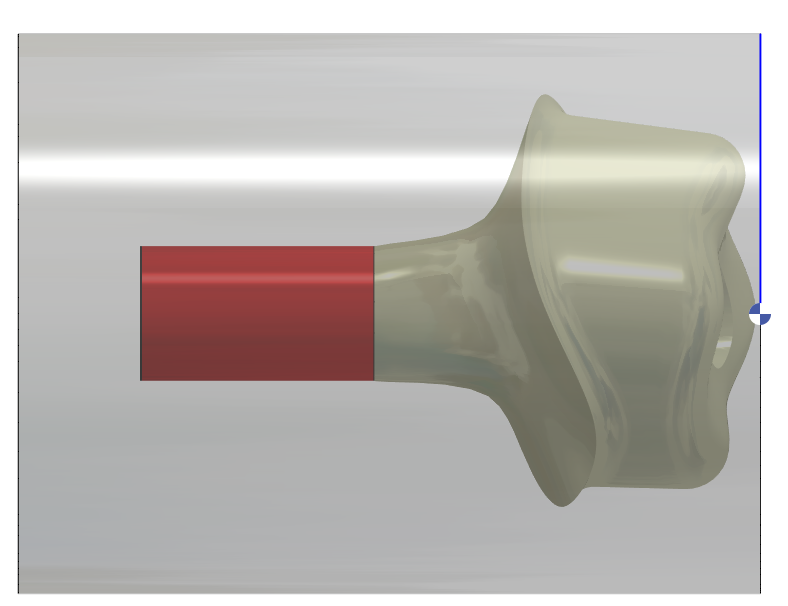

切断线 可用于车削中的切断操作（STL末端） |
|
|
106 |

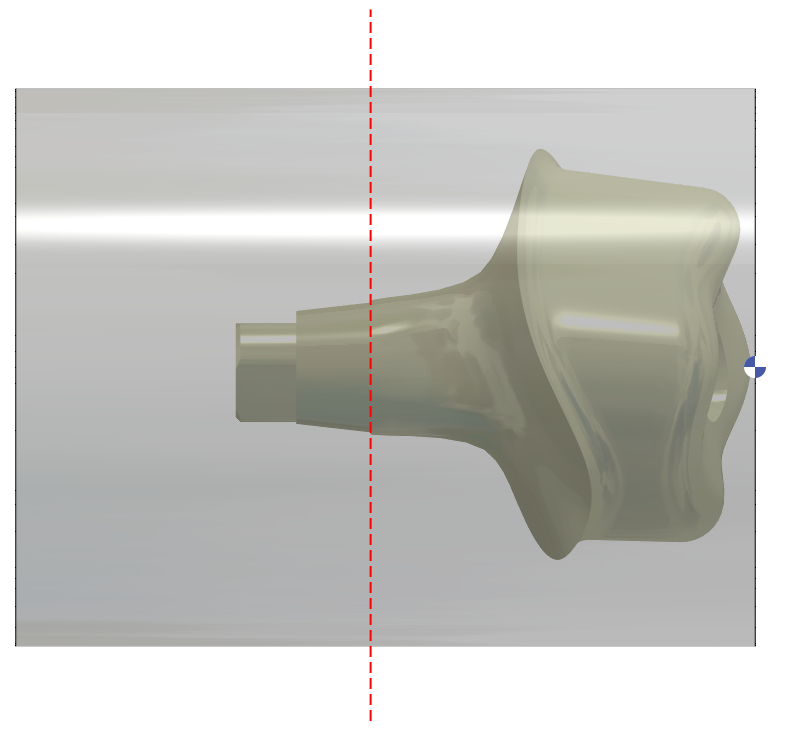

车削轮廓 基于STL轮廓，不包含连接区域，另外增加5毫米和120度 长度和角度在APP内固定 |
|
|
107 |

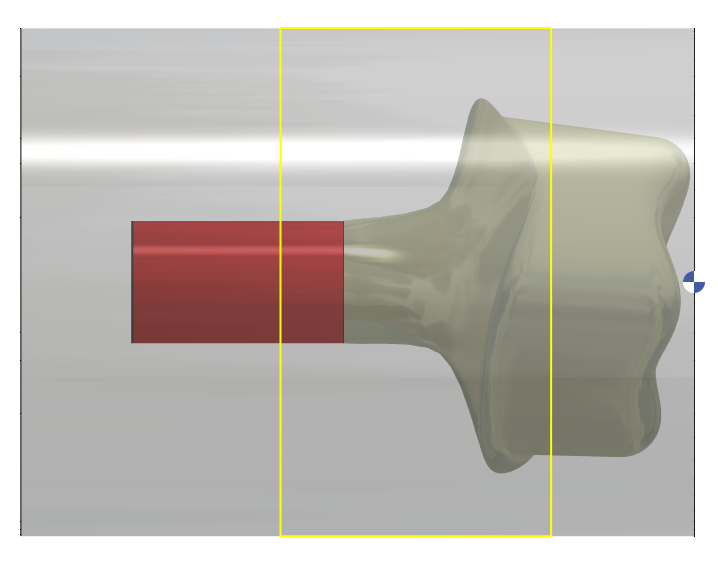

4轴刀具路径的限制 可以从参数对话框中为Z起始设置 末端始终位于连接区域 |
|
|
109 |
使用后刀具的车削轮廓 （一些用户使用此方法来避免连接区域和边缘线之间的剩余加工操作） |
|
|
112 |

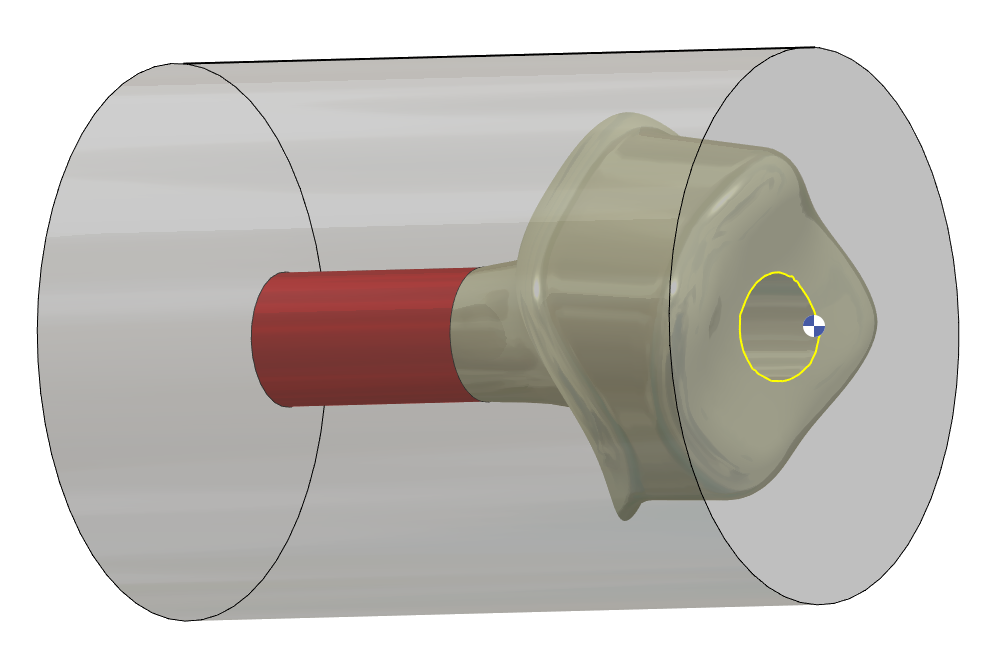

在孔上创建CAP曲面的点 |
|
|
113 |
在孔上创建CAP曲面的曲线 |
|
|
120 |
C0和C180处的铣削再粗加工限制根据返工线（橙色） |
|
|
121 |
C90和C270处的铣削再粗加工限制根据返工线（橙色）和连接区域 |
|
|
122 |
C0和C180处的铣削粗加工限制根据连接区域 |
|
|
123 |
限制轴向铣削的面 |
|
|
124 |
限制轴向铣削的曲线 |
|
|
160 |
2D几何图形用于限制轴向铣削的面（图层123） |
|
|
206 |
定义连接区域的点 |
|
|
207 |
定义返工区域的点 |
|
|
209 |
定义返工区域的线 |
|
|
210 |
定义轴向铣削区域的点 |
|
|
211 |
定义轴向铣削区域的线 |
|
|
252 |
定义连接区域的线 |
|

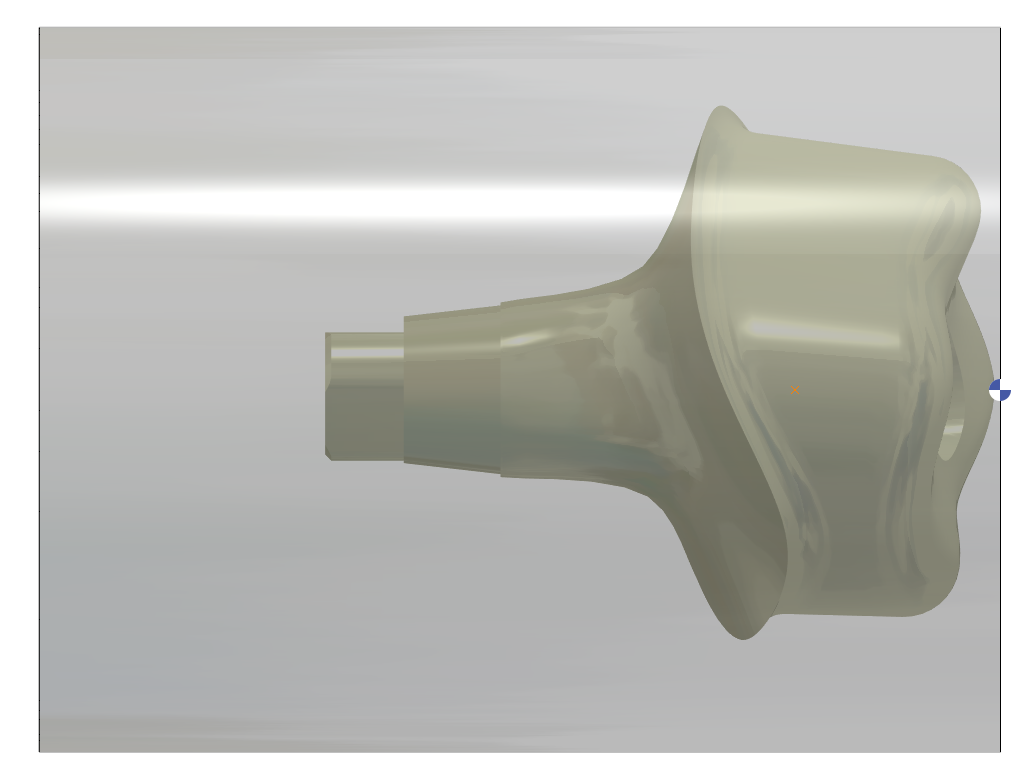

1 – CAP曲面（图层#101）

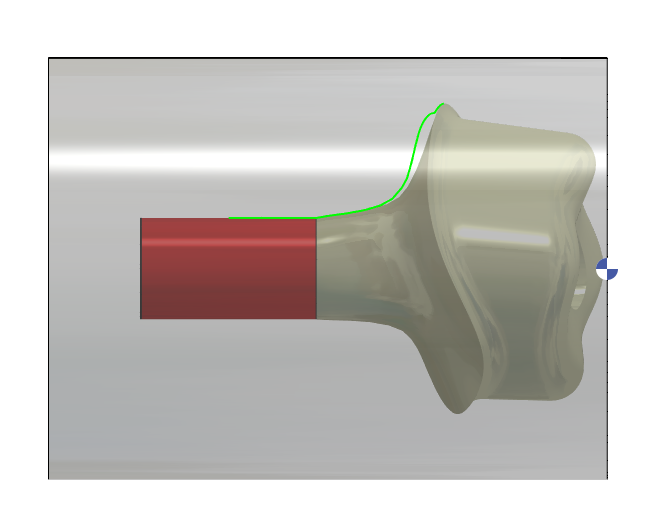

3 – 车削轮廓（基于STL文件的旋转轮廓）（图层#106）

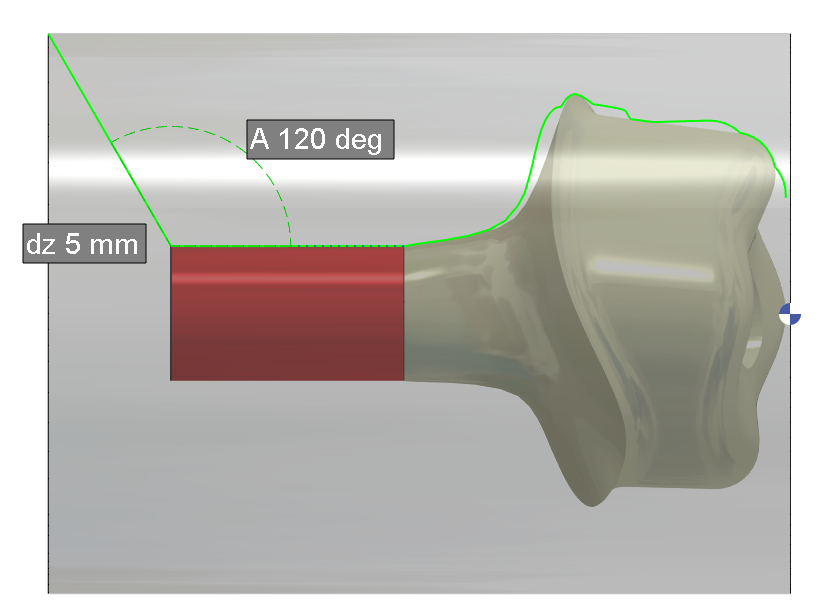

4 – 车削轮廓延伸5毫米，然后30度，直到创建D12毫米（图层#106）

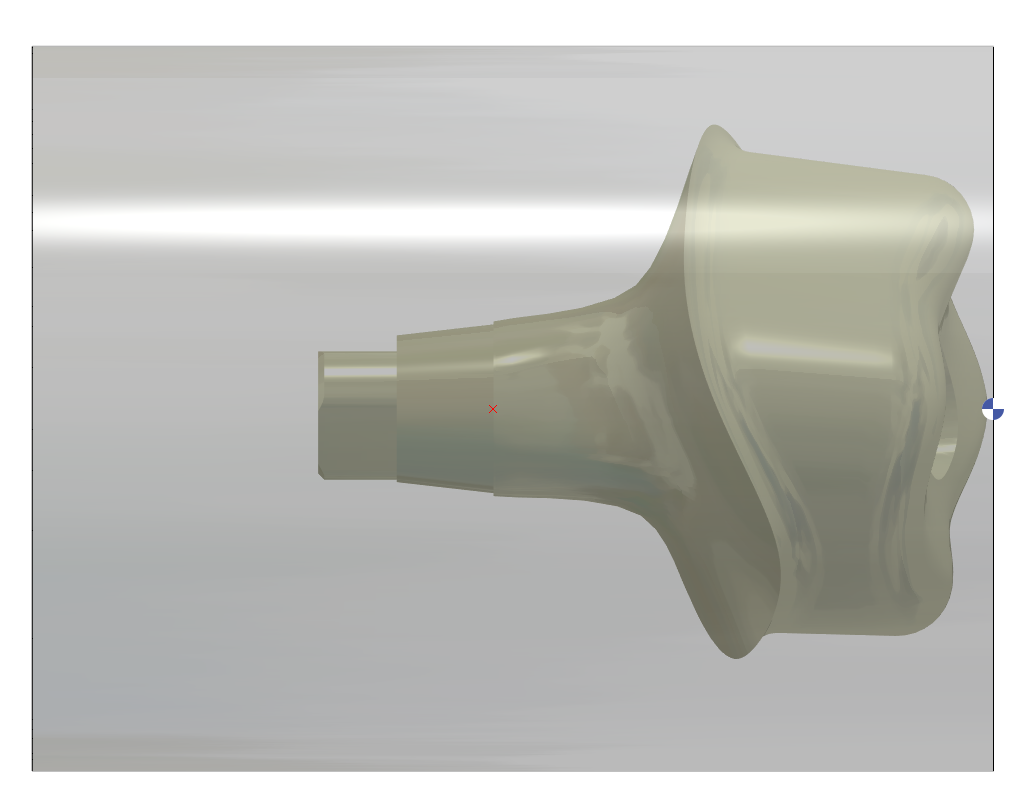

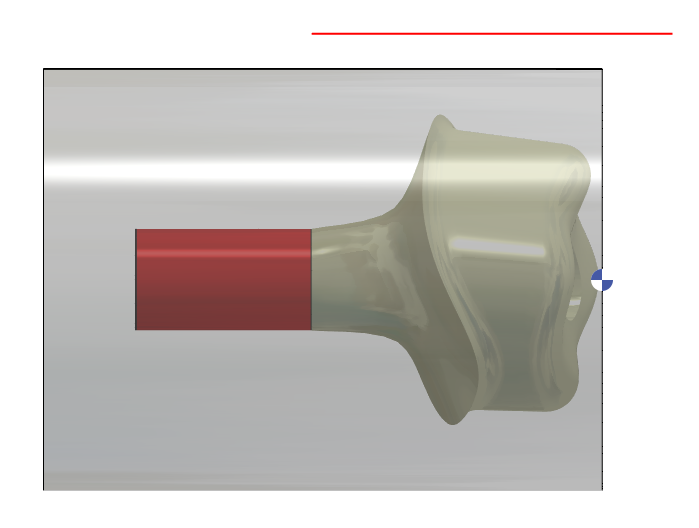

2 – 用于精加工的4轴轮廓（图层#107）

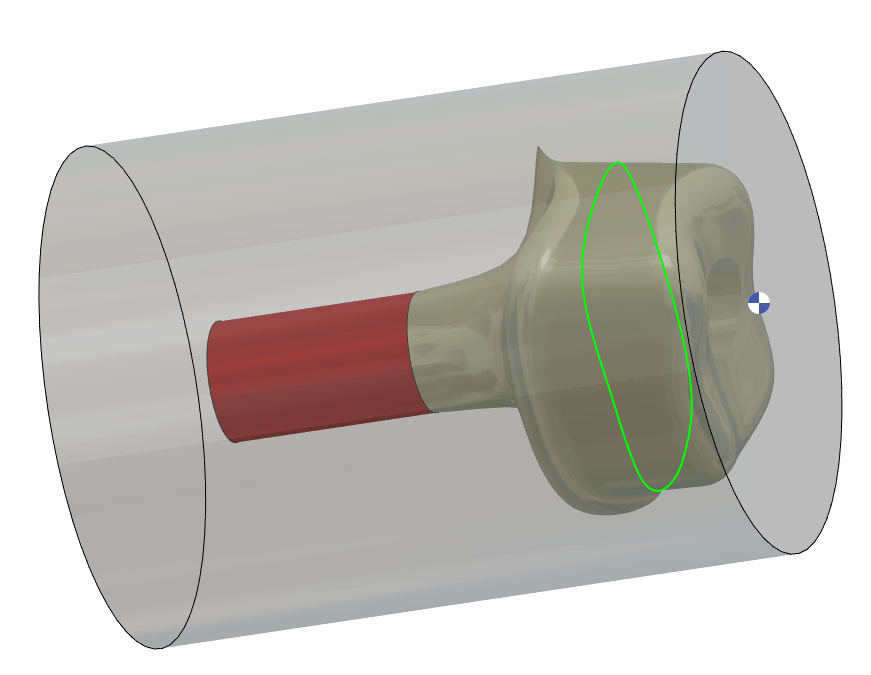

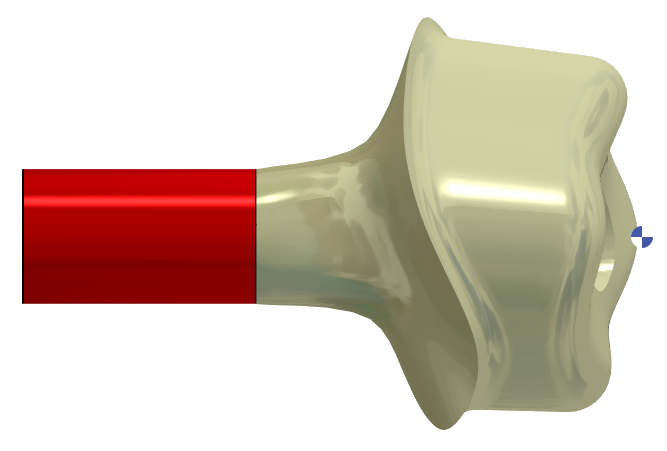

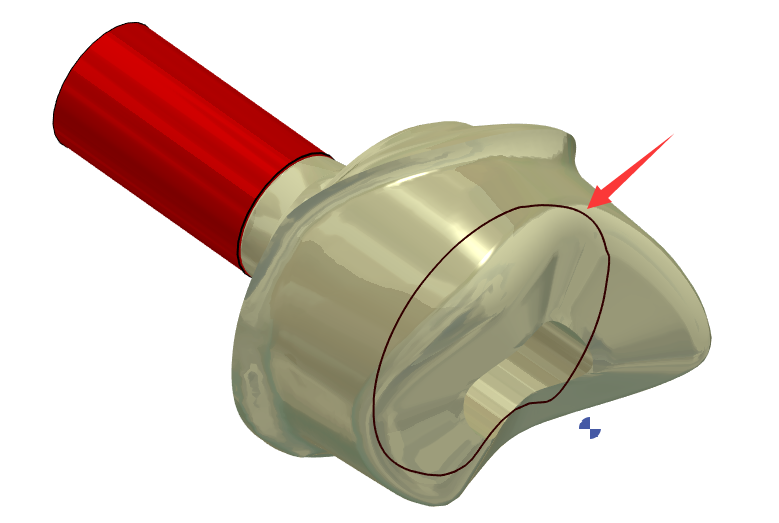

4 – 连接区域周围的圆柱体，用于在4轴加工期间保护它（图层#101）

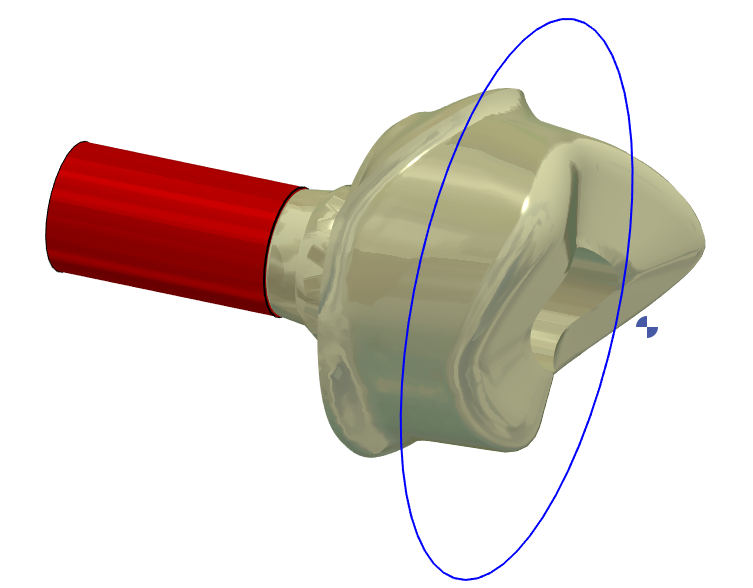

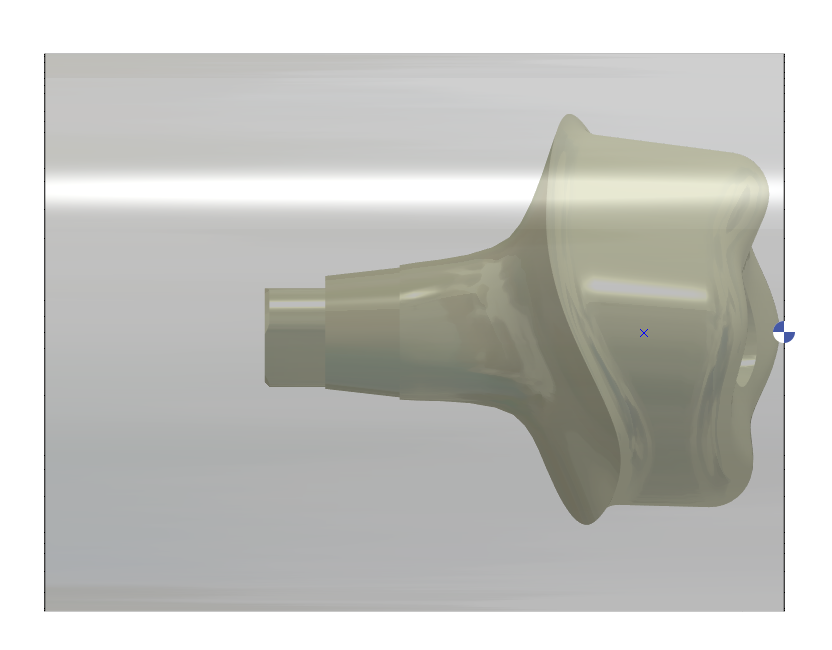

5 – 每5°创建一个平面。C0 / C5 / C10 / C15 / C20 / C25…

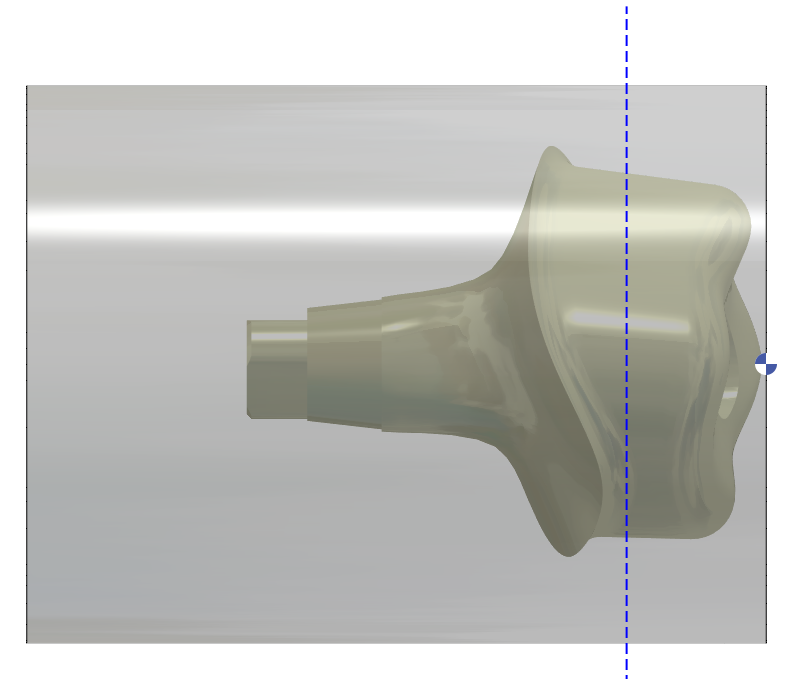

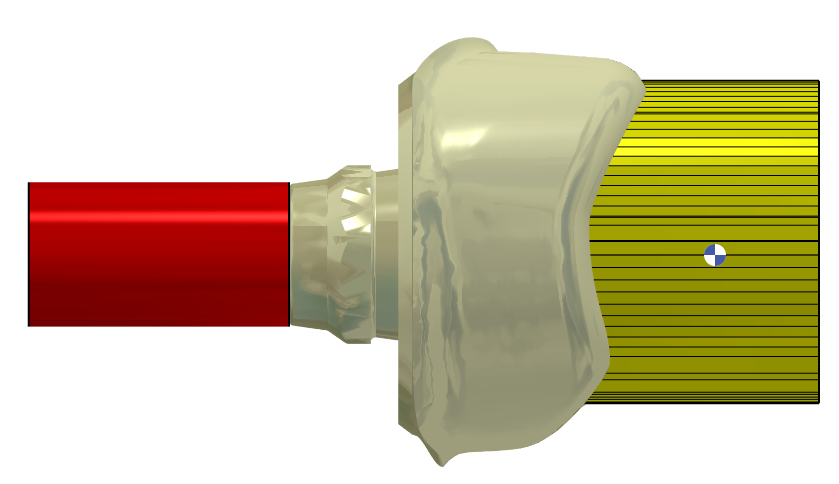

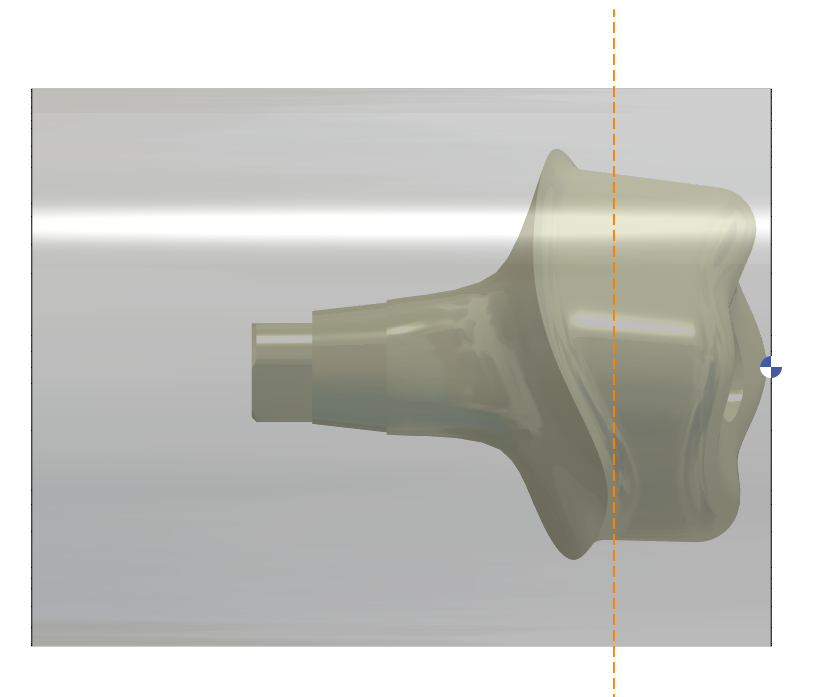

6 – STL周围的工作区域（可在C0和C180中使用）–区域从STL前面10毫米开始，在紧急线后面1.5毫米停止（图层#122）

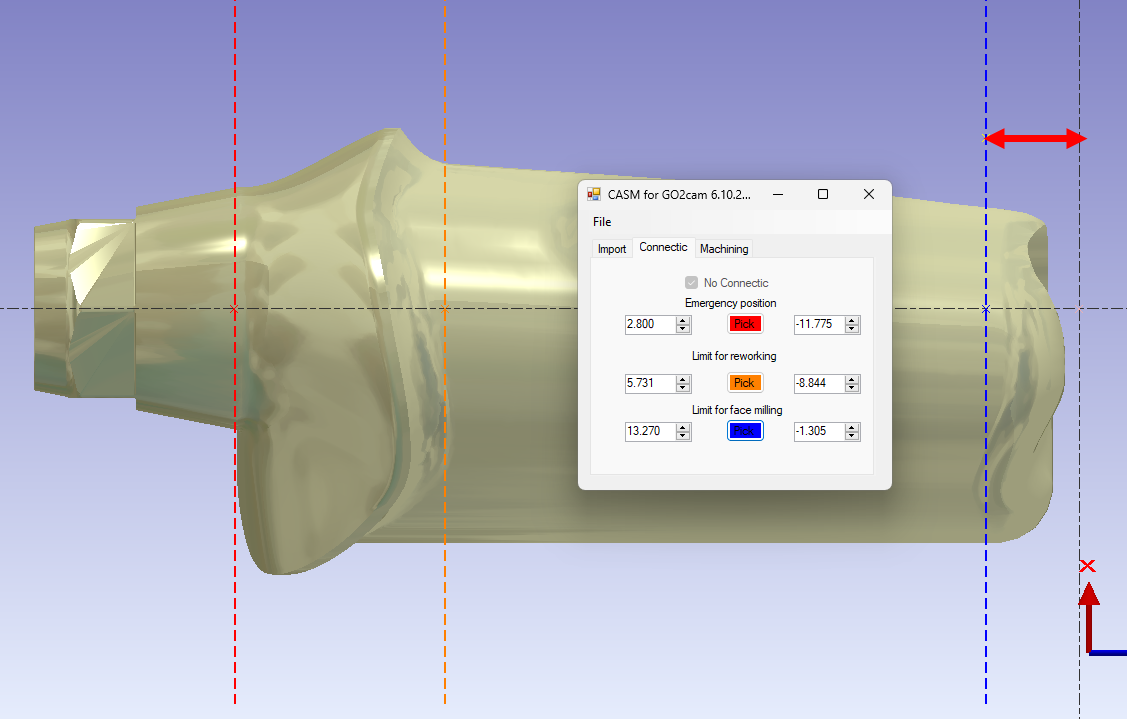

7 – 靠近边缘的2个工作区域，并通过返工限制进行管理（可在C0 / C90 / C180 / C270中使用 – 区域根据Zmin（紧急线后面1.5毫米）和Zmax（返工点）– （图层#120和图层#121）
