介绍
此页面说明如何创建单个车削刀架。
|
|
|
使用交互式轴系统，工具、组件、机器等的创建过程变得更加流畅。
|
|
创建车削刀架
该示例是为左侧刀片刀架完成的。您将在本章中找到右侧和左侧刀架之间的区别 “右侧或左侧刀片刀架的刀架之间的区别” 以下。
|
在主页中选择“夹持装置/刀架”模块。
|
|
|
单击 GO 按钮 |
|
|

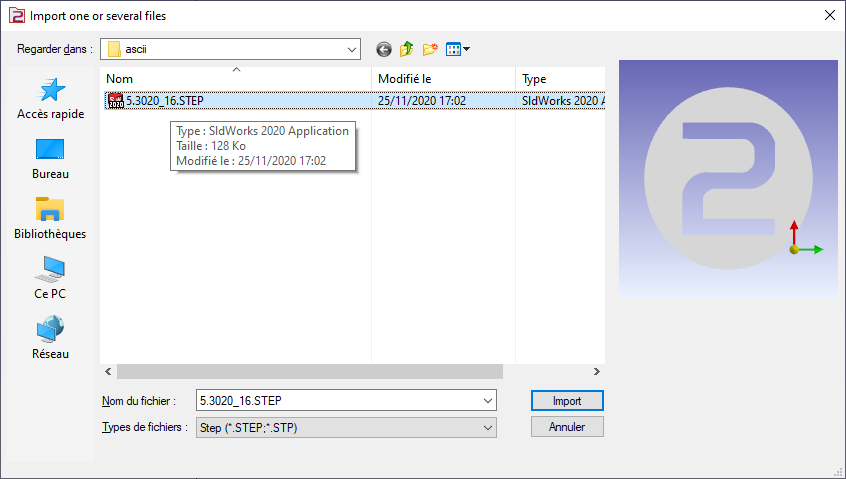

选择要导入的文件 |
|
|
选择要应用于实体的导入选项。 单击“应用”
轴系统也可以通过激活 线框导入 选项从实体 CAD 文件导入。 此功能对于通过从数据库（例如 Sandvik 或 Iscar）导入 STEP 文件来创建刀架特别有用。它允许恢复用于定位刀片的轴系统，如右侧图像中的车削刀具所示。 |
|
|
|
|
单击“创建”选项卡，然后单击“刀架”菜单 |
|
|
单击命令以创建轴系统 |
|
|
选择刀具以定义轴系统的位置 |
|
|

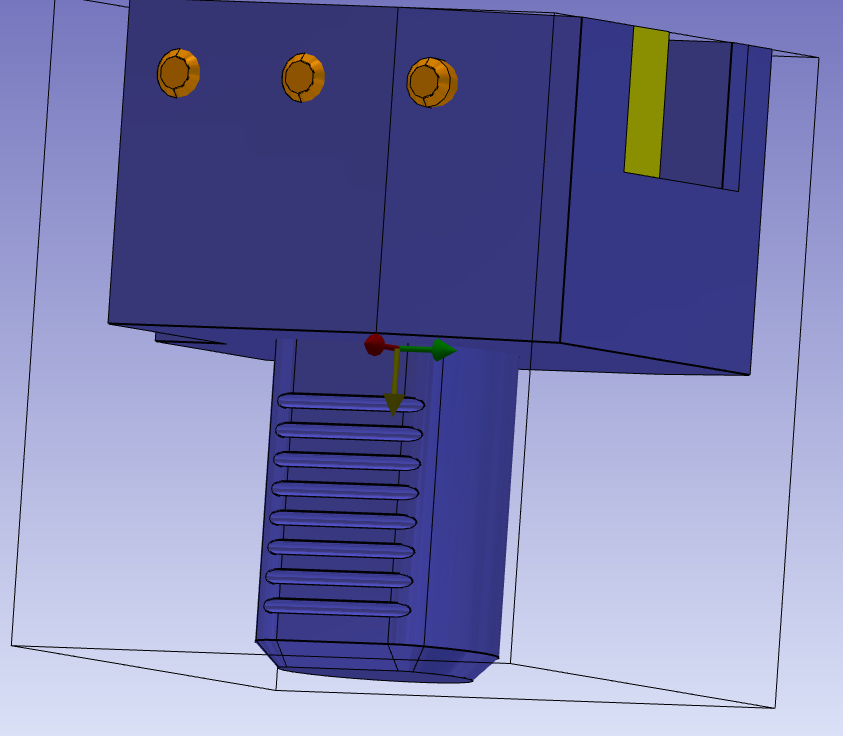

选择面以定向 Z 和 X 轴，并指向以定义轴系统。 轴系统参考 0 定义将安装在先前元素上的点。 先前的元素可以是刀具支撑或其他刀架组件。 可以通过按 CTRL + SHIFT 然后单击弧边来选择圆的中心。 选中“更改方向”命令以更改 Z 方向。 |
|
|
执行相同的命令以创建轴系统 1。这将是刀具或下一个元素的安装位置。 但是，对于 Z 方向的更改，请单击插入轴的选择，然后选择红色箭头所示的线。然后使用原点命令图标的选择将轴放置在正确的点。 |
|
|

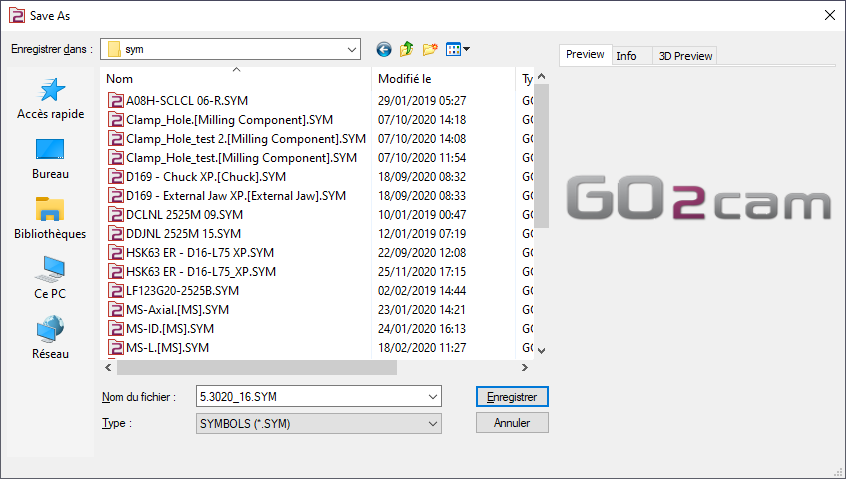

将文件保存在用户组件文件夹中，以便在 GO2cam 中使用。 |
|
右侧或左侧刀片刀架的刀架之间的区别
区别仅在于轴系统 1 的位置。
|

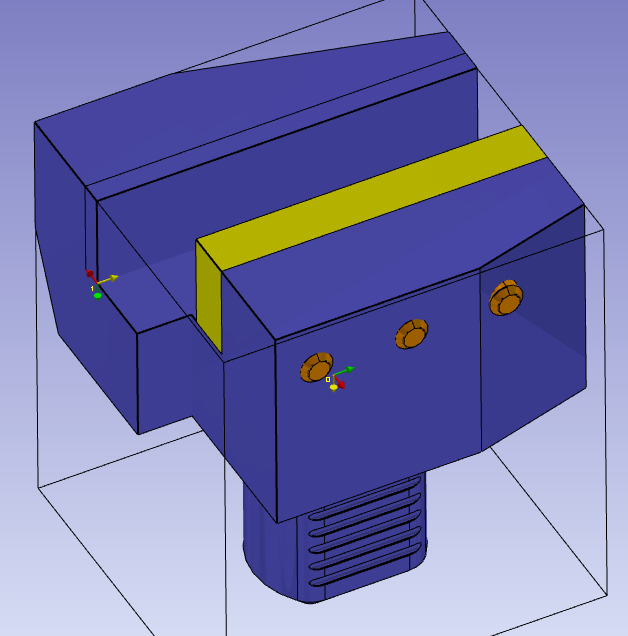

左侧刀片刀架的刀架 |
|
|

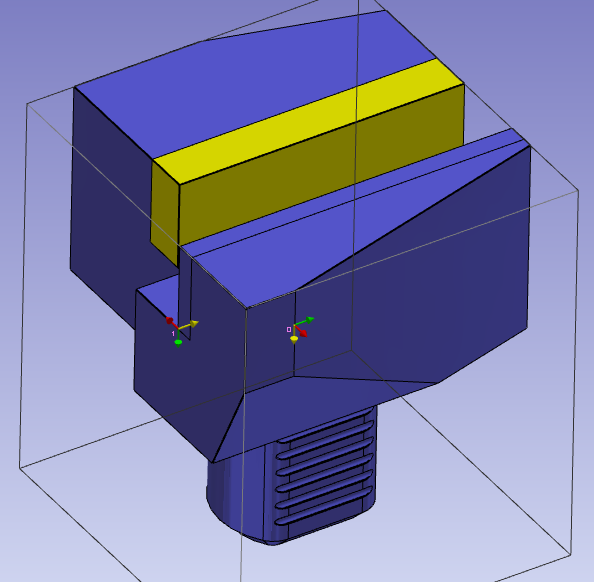

右侧刀片刀架的刀架 |
|
关键点
-

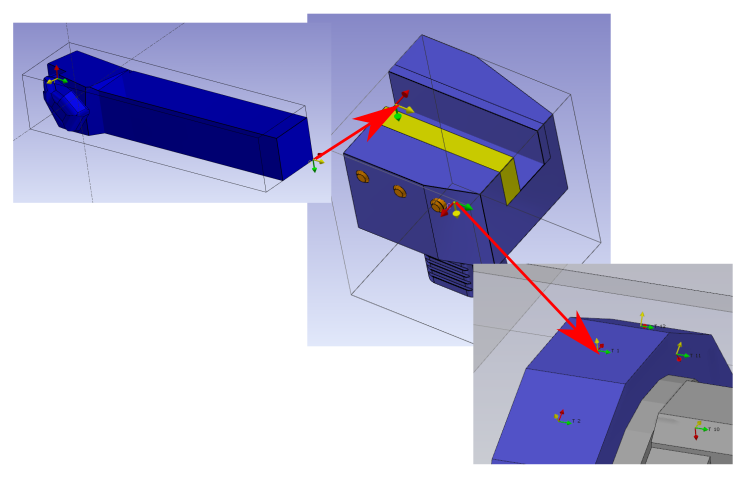

轴系统 0 是安装在转塔上或刀架上的点。轴系统 0 与另一个刀架的系统轴一致。
-

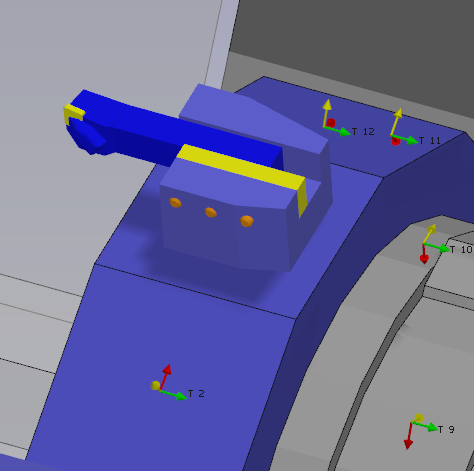

如果刀架安装在机器上的刀具支撑上，则轴系统 0 相对于刀具支撑是对称的。
-
轴系统 1 是下一个实体将安装的点。它与下一个元素的轴系统一致。
|
|
