循环 : Finish Contour, Contouring, Chamfering

定义

This option is used to control the finish of outside angles by adding:

  • 轮廓上的半径，2D 或 3D（实体）

  • 倒角以打断角落

  • 保持环 的 锋利的品质 的边缘。

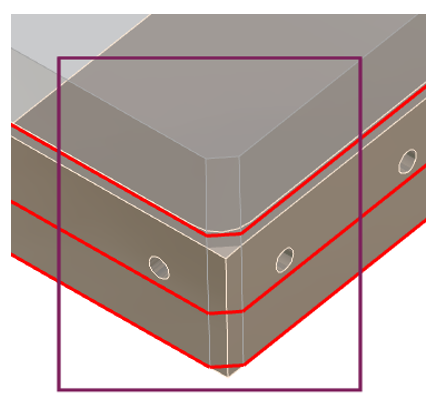

Treatmne tof Outside angles.PNG

设置

  • 半径

  • 倒角

刀具路径可以用零件角落的半径或倒角进行编程。目的是 通过平滑的角度避免锋利的边缘 .

通过应用此选项，无需修改几何体本身。修改所有角落或选择角落将是一项更长的工作。并且为了不切割角度，只需选中该按钮即可 没有 并重新计算刀具路径。

  • 环

在这里，目的相反： 需要尽可能精确的直角。 为此，可以定义一个刀具路径，该刀具路径生成从角落伸出并再次进入的环，以保护角度边缘。

此选项仅适用于中心刀具路径。在策略对话框中，设置必须为：

  • 刀具路径设置为左侧或右侧，并且

  • 偏移设置为中心。

如果未遵守这些设置，则该选项在对话框中不会灰显，但是环不会应用于刀具路径，并且会弹出一个警告消息。

▶️ 观看解释策略的视频。

Contouring - outside angles-20240802-075436.png

常用选项：

半径/长度： 插入半径和环的圆弧值或倒角的长度值。

最大角度： 输入零件上用于打断角落的最大角度值。这样，可以根据某些角落的大小应用切割，例如：

  • 输入 90°，将避免所有钝角角落（>90°）。

  • 输入 60°，将应用切割到所有小于 60° 的锐角。
