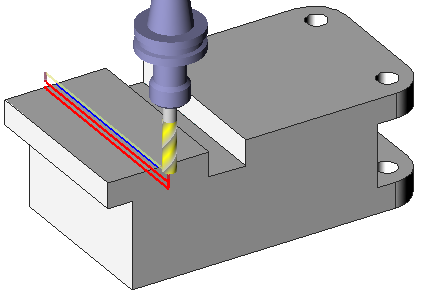

键槽不是在实体中设计的，键槽中心有一个线段：

• 设置一个 中心 / 其它 刀具路俓,

• 选择的轮廓是“中心”，没有宽度：宽度是刀具直径值。

2 Ways Path 设置为 否 .

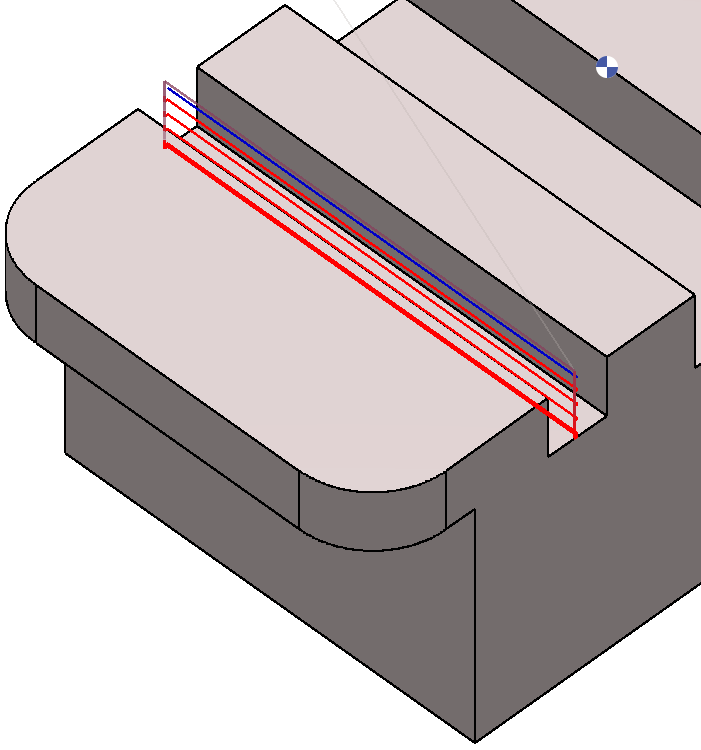

2 Ways 设置为 是 并且连续刀路设置为 否 .

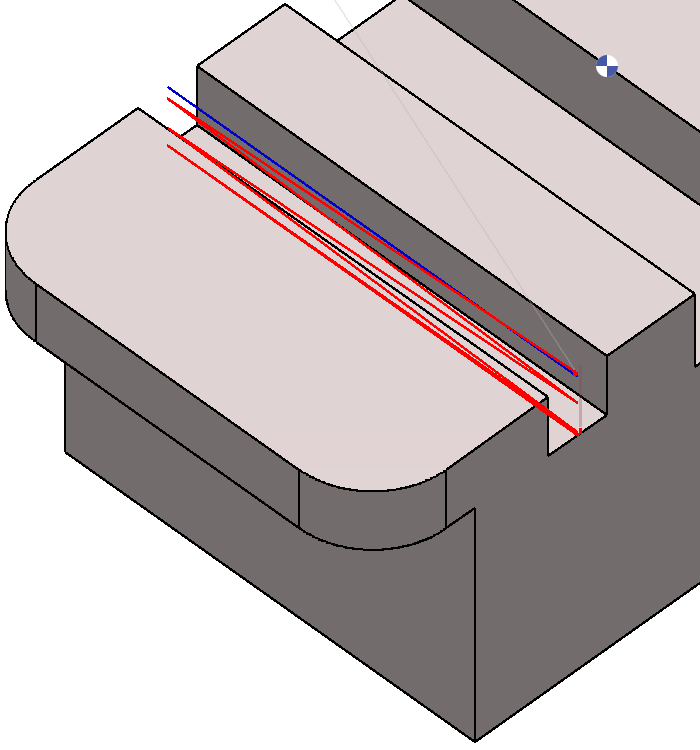

2 Ways 设置为 是 并且连续设置为 是 .

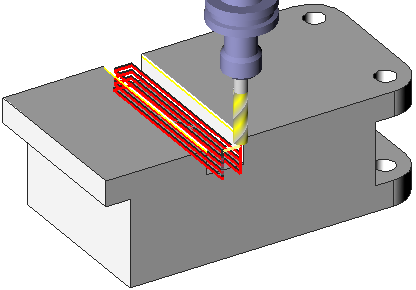

没有中心，只有键槽的侧边。只需选择线段并定义以下设置：

• 必须定义补正型式 相应地 。在这种情况下，补正型式为 左 ,

• 选择的轮廓为“ 侧面 ”，需要定义槽宽。

在这种情况下， 刀具路俓 和 补偿型式 都已设置为左侧。

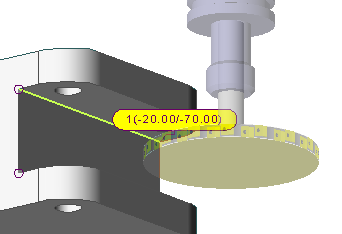

轮廓的选择直接在实体上完成。也可以通过单击实体（-20 和 -70）来选择高度。在策略中，选择 两个路俓显示的引导层面 .

槽宽 = 0，因为我们直接选择槽的底部。

使用设置为“中间 – 深度 + 高度”的 Z向加工方式 ，定义流程：

• 开始于 中间 ,

• 下降到 深度 ,

• 然后继续 中间 ,

• 并上升到顶部 高度 .

此行为可以在模拟中检查。

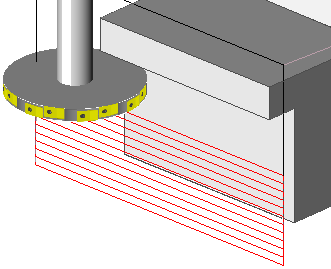

这种情况与之前的示例非常相似：不同之处在于 Z向加工方式 .

的管理选择高度，并通过直接单击实体来定义顶部的高度。

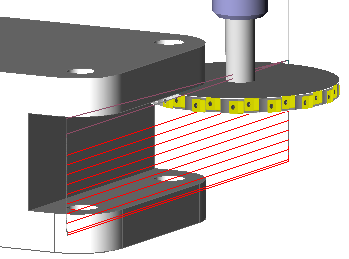

这种情况类似于单路径中心键槽加工。但是，在这里，可以通过直接选择底部或轮廓来完成选择。

这允许制作一个槽，其宽度是刀具的侧面

为此策略选择“选择轮廓： 轮廓 ”。
