定义

更换刀具的能力 在加工循环期间 ！更换可以是手动或自动（换刀器）。当加工操作非常长时，此命令非常有用：加工硬质材料、立式车削...

(blue star) 您可以在页面底部观看视频： 点击这里

访问命令

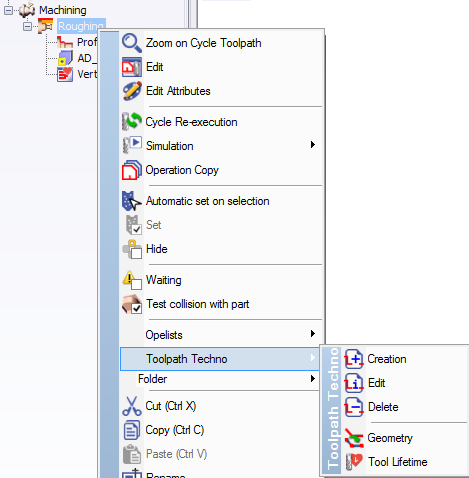

访问仅在加工历程树中完成。

有两种方法。

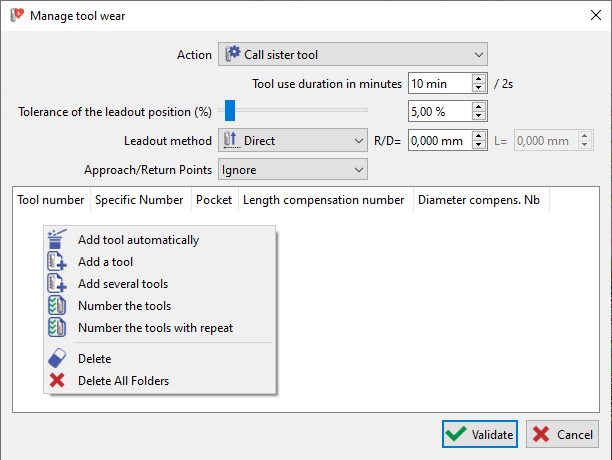

设置

  • 动作：

    • 手动 ：刀具收回、停止机器，然后手动更换刀具或刀片、重新启动加工

    • 姊妹刀具 ：刀具收回、自动更换刀具、重新启动加工

  • 定义用于计算的刀具持续时间

  • 公差能够根据现有的进刀/退刀点来提升切出位置

  • 切出可以是直接的、带圆弧的、带圆弧+长度的

  • 进刀和退刀点的设置

刀具表：右键单击 在 背景 以访问选项

  • 添加刀具 自动或手动

  • 刀具数量

显示

验证后，会显示一些图标以通知刀具的更换：

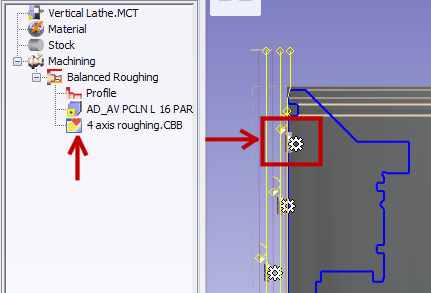

  • 在加工历程树中，在策略图标中

  • 在刀具路径中

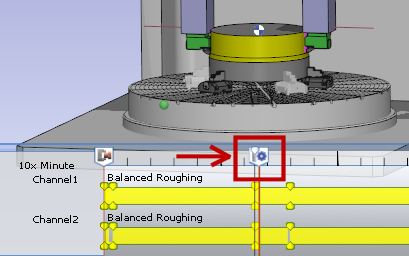

  • 对于 MTE 用户，在甘特图中

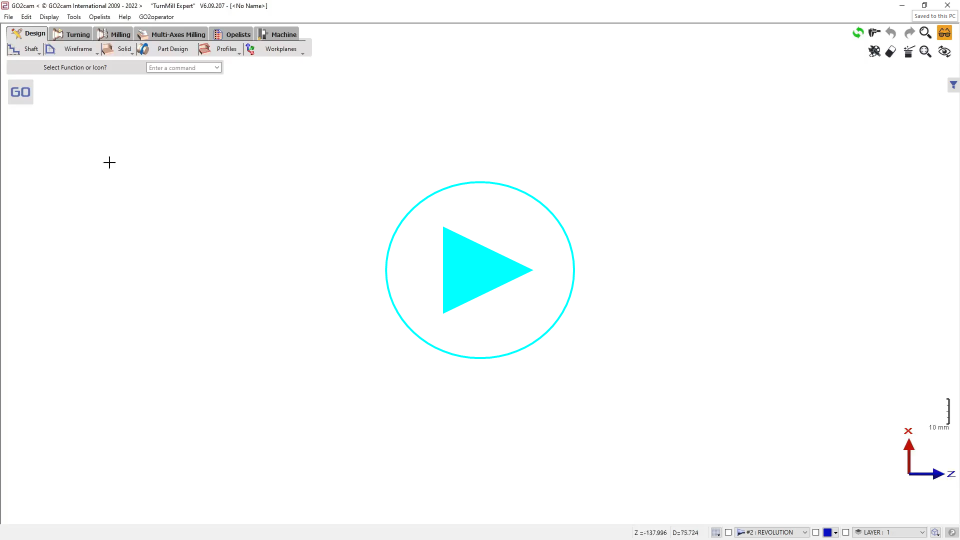

(blue star) 您可以观看有关刀具寿命管理的视频：

Tool Life Management (Sister Tools).png

MTE 中应用的其他规则

  • 自动安装是根据姊妹刀具的创建完成的

  • 每个重复的刀具都是独立的，并且可以有不同的刀架、自己的设置等。

  • 在车削中，刀具在同一刀塔上重复

  • 闪光刀具已管理！

这是另一个视频，展示了铣床中的 姊妹刀具 功能，演示了 刀具的自动安装 在机床环境中 ( MTE ).

Sisters Tools automounting.png
