General Information
|

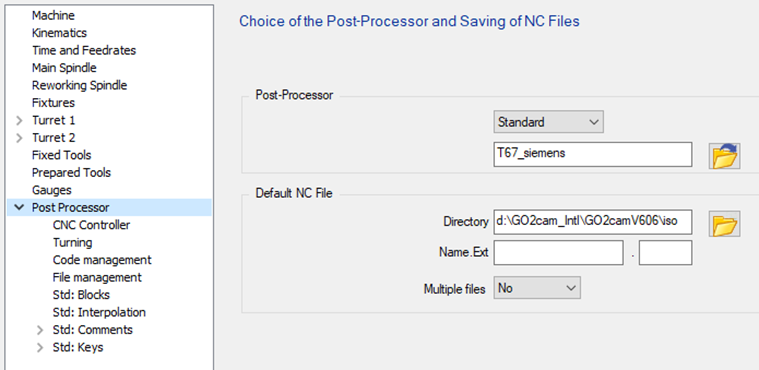

标准有四个配置页面来管理所有可用的选项：
|
|

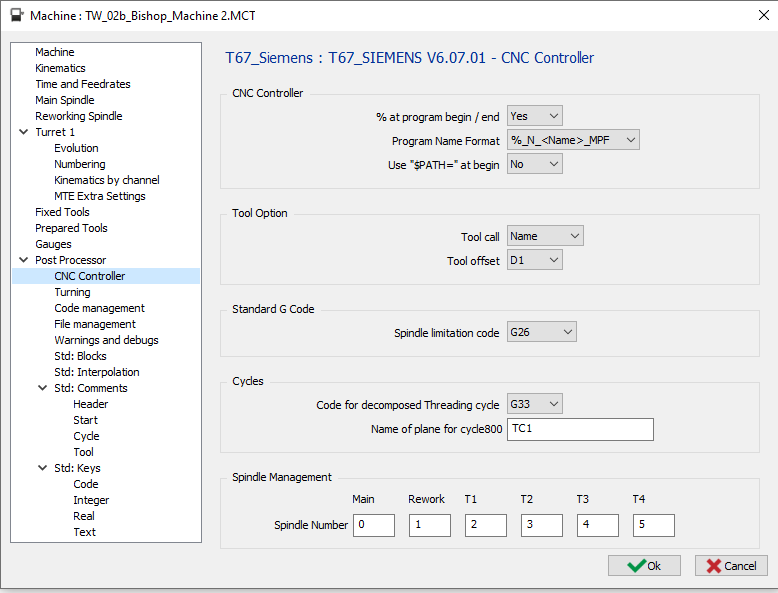

1 CNC Controller Page
|
1.1 CNC Controller - % at program begin / end
|
选项 |
结果 |
|
否 |
N5 G00 G53 Z0 … … M30 |
|
是 |
% N5 G00 G53 Z0 … … M30 % |
1.2 CNC Controller - Program name format
Even if the % at program begin / end is deactivated in the option before, the 2 first options for the program name will output %
|
选项 |
结果 |
|
%_N_<name>_MPF |
%_N_PROG_MPF N5 G00 G53 Z0 … … |
|
%MPF<number> |
%MPF1 N5 G00 G53 Z0 … … |
|
无 |
G00 G53 Z0 … … |
1.3 CNC Controller – Use “$PATH=” at Begin
只有当程序名称格式设置为“%_N_<name>_MPF”时，此选项才可用。
|
选项 |
结果 |
|
否 |
%_N_PROG_MPF N5 G00 G53 Z0 … … |
|
是 |
%_N_PROG_MPF ;$PATH=/_N_MPF_DIR N5 G00 G53 Z0 … … |
1.4 Tool Option – Tool Call
|
选项 |
结果 |
|
编号 |
… … T01 M06 … … |
|
名称 |
… … T=”CNMG 04” M06 … … (断屑循环) G83 Z-6 Q2000 F500 G80 … … |
1.5 Tool Option – Tool Offset
|
选项 |
结果 |
|
D1 |
… T01 D01 M06 … … T02 D01 M06 … |
|
D.. |
… T01 D01 M06 … … T02 D02 M06 … |
1.6 Standard G code – Spindle Limitation Code
|
选项 |
结果 |
|
G26 |
… G26 S2500 … |
|
LIMS |
… LIMS=2500 … |
1.7 Cycles – Code for decomposed Threading Cycle
螺纹循环必须在生成器中设置为“分解”。
|
选项 |
结果 |
|
G33 |
… G01 X39.071 F3.5 G33 Z-43 G00 X44 Z2.5 … |
|
G32 |
… G01 X39.071 F3.5 G32 Z-43 G00 X44 Z2.5 … |
1.8 Spindle Management – Spindle Number
在此定义SETMS函数将使用的数字：
-
主轴 ：主主轴
-
副主轴 ：副主轴
-
T1 ：第一刀塔
-
T2 ：第二刀塔
-
T3 ：第三刀塔
-
T4 ：第四刀塔
如果数字设置为0，则SETMS将不带数字输出。
|
选项 |
结果 |
|
|
… ;选择主主轴 SETMS … … ;选择副主轴 SETMS(1) … … |
|
… ;选择主主轴 SETMS(5) … … ;选择副主轴 SETMS(6) … … |

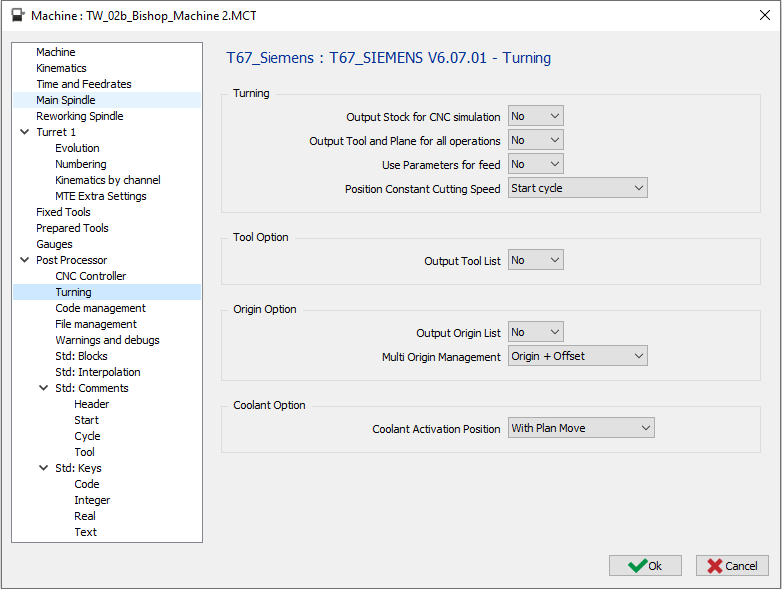

2 Turning page
|
2.1 Turning – Output Stock for CNC Simulation
|
选项 |
结果 |
|
否 |
%_N_PROG_MPF … … |
|
是 |
%_N_PROG_MPF N5 WORKPIECE(,"",,"CYLINDER",64,2,-32,-80,30) … … |
2.2 Turning – Output Tool and Plane for all operations
|
选项 |
结果 |
|
否 |
… ;使用刀具1和平面1进行OP 1 T01 D01 M06 CYCLE800(1,"TC1",0,39,0,0,0,90,-90,0,0,0,0,-1) … … ;使用刀具1和平面1进行OP 2 … |
|
是 |
… ;使用刀具1和平面1进行OP 1 T01 D01 M06 CYCLE800(1,"TC1",0,39,0,0,0,90,-90,0,0,0,0,-1) … … ;使用刀具1和平面1进行OP 2 T01 D01 M06 CYCLE800(1,"TC1",0,39,0,0,0,90,-90,0,0,0,0,-1) … |
2.3 Turning – Use Parameters for Feed
|
选项 |
结果 |
|
否 |
… T01 D01 G00 X20 Z2 G01 Z-20 G95 F0.1 … … |
|
是 |
R21 = 0.1 … T01 D01 G00 X20 Z2 G01 Z-20 G95 F R21 … … |
2.4 Turning – Position Constant Cutting Speed
|
选项 |
结果 |
|
启动循环 |
T01 D01 G26 S9000 G96 S40 M04 G00 G90 X24. Z2.8… … |
|
开始加工 |
T01 D01 G97 S284 M04 G00 G90 X24. Z2.8 G26 S9000 G96 S40 M04 G01 G95 Z0. F0.1 … |
2.5 Tool Option – Output Tool List
|
选项 |
结果 |
|
否 |
%_N_PROG_MPF … … |
|
是 |
%_N_PROG_MPF ;开始刀具列表 ;T1 CMNG 04 ;T2 ... ;T2 ... ;结束刀具列表 … … |
2.6 Origin Option – Output Origin List
|
选项 |
结果 |
|
否 |
%_N_PROG_MPF … |
|
是 |
%_N_PROG_MPF ;开始原点列表 ;G54 ;G55 ;... ;结束原点列表 … |
2.7 Origin Option – Multi Origin Management
|
选项 |
结果 |
|
仅原点 |
% O1000 … G54 … |
|
原点+偏移 |
% O1000 … G54 TRANS X10 Y20 Z10 … |
无MTE：
如果选项设置为“仅原点”，则对于零件上定义的每个原点，我们将输出不同的G代码，G54，然后是G55，G56……这意味着您受CNC管理的原点数量的限制。如果您有更多原点，则必须使用第二个选项“原点+偏移”
如果选项设置为“原点+偏移”，它将只输出G54和TRANS偏移
有MTE：
原点可以在原点名称中使用以下语法定义“$G54_”。这意味着G54将用于NC程序。如果没有定义解码名称，它将输出默认原点G54。
如果您使用“原点+偏移”，则必须为所有操作只使用一个原点，因为所有偏移都是从参考平面原点或单个原点计算的。
您可以在下划线后添加任何文本以识别您的偏移“$G54_Up”、“$G54_Right”……
使用5轴机床：
如果设置为输出，则原点偏移将使用倾斜平面功能Cycle800输出。这意味着不输出TRANS。
2.8 Coolant Option – Coolant Activation Position
第二个和第三个选项将为车削操作提供相同的输出。
使用动力刀具的铣削操作会有所不同。
|
选项 |
车削操作 |
铣削操作（动力刀具） |
|
带主轴 |
… T01 D01 M06 S1000 M03 M08 G00 X15 Z2 … … |
… T01 D01 M06 S1000 M03 M08 G00 X15 C0 Z2 … |
|
带平面移动 |
… … T01 D01 M06 S1000 M03 G00 X15 Z2 M08 … … |
… … T01 D01 M06 S1000 M03 G00 X15 C0 M08 Z2 … |
|
带切入移动 |
… T01 D01 M06 S1000 M03 G00 X15 Z2 M08 … … |
… T01 D01 M06 S1000 M03 G00 X15. C0 Z2 M08 … |

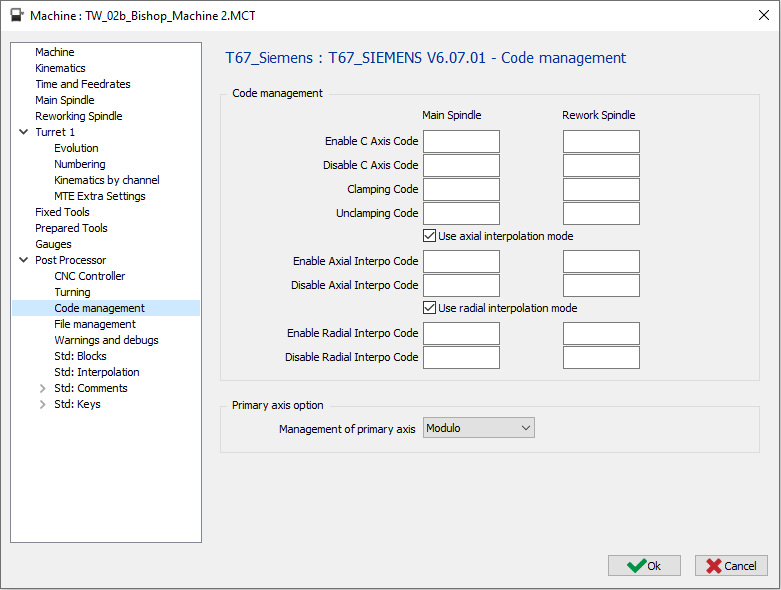

3 Code management page
|
3.1 Code Management – Enable C Axis Code
|
选项 |
结果 |
|
“空” |
… T01 D01 M06 S1000 M03 G17 G28 G90 H0 C10 … |
|
M51 |
… T01 D01 M06 S1000 M03 G17 M51 G28 G90 H0 C10 … |
3.2 Code Management – Disable C Axis Code
|
选项 |
结果 |
|
“空” |
… X200 M09 … |
|
M50 |
… X200 M50 M09 … |
3.3 Code Management – Clamping Code
|
选项 |
结果 |
|
“空” |
… C10 G01 Z-10 … |
|
M10 |
… C10 M10 G01 Z-10 … |
3.4 Code Management – Unclamping Code
|
选项 |
结果 |
|
“空” |
… G0 Z20 C10 … |
|
M11 |
… G0 Z20 M11 C10 … |
3.5 Code Management – Use axial interpolation mode
如果机床没有TRANSMIT选项，则输出可以分解。
不输出圆周插补，不要使用刀具补偿
|
选项 |
结果 |
|
使用TRANSMIT输出轴向操作 |
|
分解输出轴向操作 |
3.6 Code Management – Enable Axial Interpo Code
如果字段为空，则默认使用的代码将为TRANSMIT
|
选项 |
结果 |
|
“空” |
… G01 Z-5 TRANSMIT … |
|
TRANSMIT(2) |
… G01 Z-5 TRANSMIT(2) … |
3.7 Code Management – Disable Axial Interpo Code
如果字段为空，则默认使用的代码将为TRAFOOF
|
选项 |
结果 |
|
“空” |
… TRAFOOF G00 Z20 … |
|
TRAFOOF(2) |
… TRAFOOF(2) G00 Z20 … |
3.8 Code Management – Use radial interpolation mode
如果机床没有TRACYL选项，则输出可以分解。
不输出圆周插补，不要使用刀具补偿
|
选项 |
结果 |
|
使用G107输出轴向操作 |
|
分解输出轴向操作 |
3.9 Code Management – Enable Radial Interpo Code
如果字段为空，则默认使用的代码将为TRACYL(…)
|
选项 |
结果 |
|
“空” |
… TRACYL(10.000) … |
|
TRACYL($D,1) |
… TRACYL(10.000,1) … |
3.10 Code Management – Disable Radial Interpo Code
如果字段为空，则默认使用的代码将为TRAFOOF
|
选项 |
结果 |
|
“空” |
… TRAFOOF … |
|
TRAFOOF(2) |
… TRAFOOF(2) … |
3.11 Primary axis option – Management of primary axis
|
选项 |
结果 |
|
模数 |
… C0 … C359 C0 … |
|
线性 |
… C0 … C359 C360 … |
|
增量 |
… C0 … C=IC(1) C=IC(1) … |

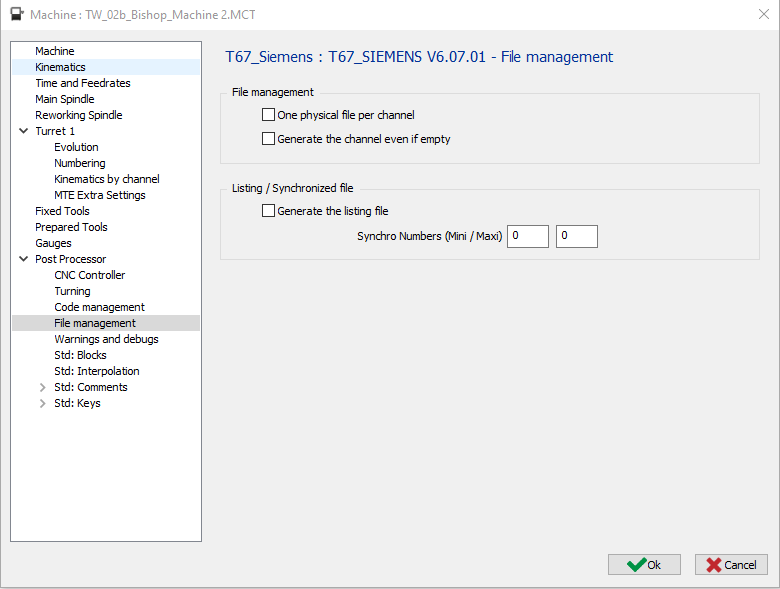

4 File management page
|
4.1 File Management – One physical File per Channel
|
选项 |
文件1 |
文件2 |
|
O1000 (第一通道程序) … … M30
O1001 (第二通道程序) … … M30 |
|
|
O1000 (第一通道程序) … … M30 |
O1001 (第二通道程序) … … M30 |
4.2 File Management – Generate the channel even if empty
|
选项 |
结果 |
|
|
如果通道为空，则不输出程序 |
|
如果通道为空，则程序将输出（但为空 (只输出O1001和M30) |

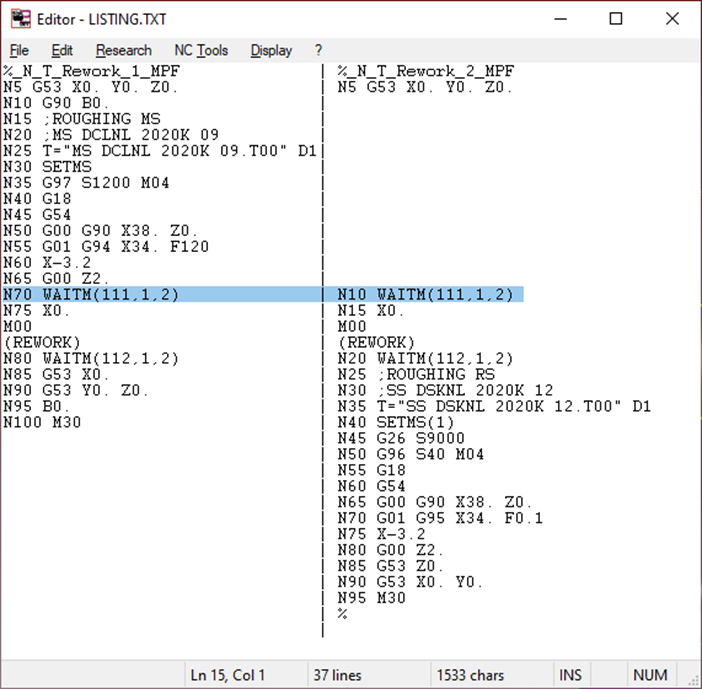

4.3 Listing / Synchronized File – Generate the Listing File
您需要设置同步编号最小值和最大值才能输出列表
|
选项 |
结果 |
|
|
不要生成文件以查看通道之间的同步。 |
|
|
生成文件以查看通道之间的同步。 |
将生成并显示名为Listing.TXT的文件。
|
列表/同步文件 – 同步编号（最小值/最大值）
在此定义同步编号（例如500 – 540）
后处理器将搜索这些最小值和最大值之间的同步编号以生成Listing.TXT文件。

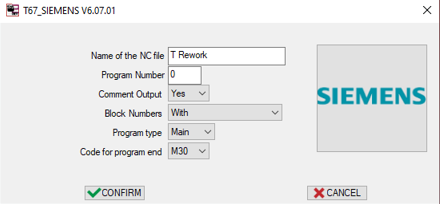

5 Launch page
|
5.1 Name of the NC File : Define here the Name of the generated NC file.
扩展名在MCF配置中定义。
5.2 Program Number : If 0 is defined, the program Number will be set to 1.
|
选项 |
结果 |
|
0 |
%MPF1 … |
|
“10” |
%MPF10 … |
|
“1234” |
%MPF1234 … |
5.3 Comment Output
|
选项 |
结果 |
|
否 |
… T01 D01 M06 … |
|
是 |
… ;粗车 ;CNMG 04 T01 D01 M06 … |
5.4 Block Numbers
|
选项 |
结果 |
|
带 |
%MPF1 N5 T01 D01 M06 N10 G00 X10 Z20 N15 Z10 … … N50 T02 D02 M06 N55 G00 X20 Z20 N60 Z10 … |
|
无 |
%MPF1 T01 D01 M06 G00 X10 Z20 Z10 … … T02 D02 M06 G00 X20 Z20 Z10 … |
|
仅换刀 |
%MPF1 N5 T01 D01 M06 G00 X10 Z20 Z10 … … N10 T02 D02 M06 G00 X20 Z20 Z10 … |
5.5 Program Type
|
选项 |
结果 |
|
主 |
% MPF1 … … M30 |
|
子 |
% SPF1 … … M17 |
5.6 Code for Program End :
|
选项 |
结果 |
|
M30 |
… M30 % |
|
M02 |
… M02 % |
