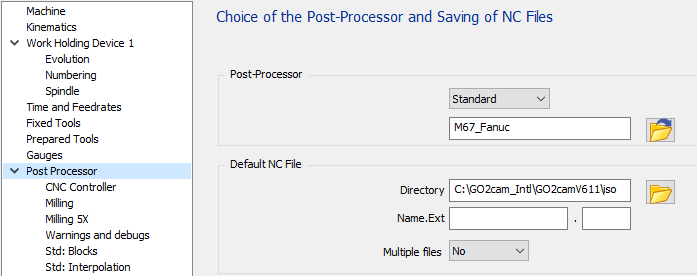

标准有三个配置页面来管理所有可用的选项： 第一页“CNC控制器”是关于CNC选项的。 第二页“铣削”允许调整铣削、刀具、冷却液和原点的输出。 第三页“铣削”是关于5轴参数的。 |
|

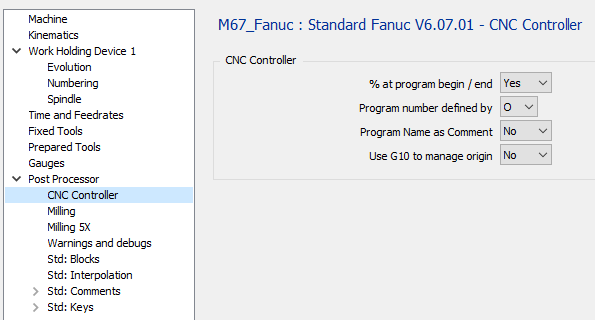

CNC控制器页面
CNC控制器部分
|
程序开始/结束时的%
|
选项 |
结果 |
|
否 |
O1000 … M30 |
|
是 |
% O1000 … M30 % |
由以下定义的程序编号
|
选项 |
结果 |
|
O |
% O 1000 … M30 % |
|
: |
% : 1000 … M30 % |
程序名称作为注释
|
选项 |
结果 |
|
否 |
% O1000 … M30 % |
|
是 |
% O1000 (零件名称) … M30 % |
使用G10管理原点
|
选项 |
结果 |
|
否 |
% O1000 … M30 % |
|
是 |
% O1000 G10 L2 P1 X.. Y.. Z.. (G54) G10 L2 P2 X.. Y.. Z.. (G55) G10 L20 P1 X.. Y.. Z.. (G54.1) … M30 % |
铣削页面

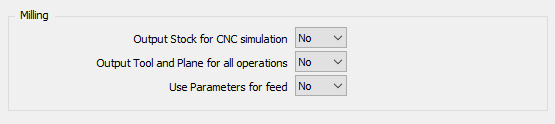

铣削部分
|
CNC仿真的输出毛坯
|
选项 |
结果 |
|
否 |
% O1000 … |
|
是 |
% O1000 G1902 B26.0 D26.0 H10.0 I13.0 J13.0 … |
所有操作的输出刀具和平面
|
选项 |
结果 |
|
否 |
(使用刀具1和平面1的操作1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … (使用刀具1和平面1的操作2) … |
|
是 |
(使用刀具1和平面1的操作1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … (使用刀具1和平面1的操作2) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … |
使用参数进给
|
选项 |
结果 |
|
否 |
T01 M06 G00 X.. Y.. G43 H1 Z.. Z-.. F160 G1 X.. Y.. F200 … |
|
是 |
#1 = 200 #2 = 160 T1 M6 G00 X.. Y.. G43 H1 Z.. Z-.. F#2 G01 X.. Y.. F#1 … |

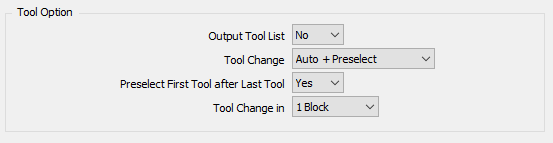

刀具选项部分
|
输出刀具列表
|
选项 |
结果 |
|
否 |
% O1000 … |
|
是 |
% O1000 (开始刀具列表) (T01 立铣刀 D10) (T02 钻头 D08) … (结束刀具列表) … |
换刀
|
选项 |
结果 |
|
手动 |
… M00 … |
|
自动 |
… T01 M06 … |
|
自动+预选 |
… T01 M06 T02 … |
最后一个刀具后的第一个刀具预选
|
选项 |
结果 |
|
否 |
(第一个操作) T01 M06 T02 … (最后一个操作) T05 M06 … M30 |
|
是 |
(第一个操作) T01 M06 T02 … (最后一个操作) T05 M06 T01 … M30 |
换刀在
|
选项 |
结果 |
|
1块 |
… T01 M06 … |
|
2块 |
… T05 M06 … |

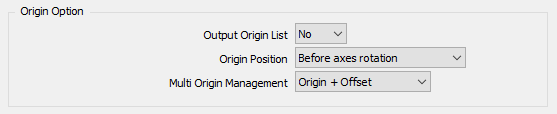

原点选项部分
|
输出原点列表
|
选项 |
结果 |
|
否 |
% O1000 … |
|
是 |
% O1000 (开始原点列表) (G54) (G55) (结束原点列表) … |
原点位置
|
选项 |
结果 |
|
轴旋转后 |
G68.2 P1 X0. Y0. Z0. J0. K0. … G54 |
|
轴旋转前 |
G54 … G68.2 P1 X0. Y0. Z0. J0. K0. |
多原点管理
|
选项 |
结果 |
|
仅原点 |
% O1000 … G54 … |
|
原点+偏移 |
% O1000 … G54 G52 X10 Y20 Z10 … |
无MTE：
如果零件上定义的每个原点的选项设置为“仅原点”，我们将输出不同的G代码，G54，然后是G55，G56……这意味着您受CNC管理的原点数量的限制。如果您有更多原点，则必须使用第二个选项“原点+偏移”
如果选项设置为“原点+偏移”，它将只输出G54并使用G158进行偏移
有MTE：
原点可以在原点名称中定义，语法如下：“$G54_”。这意味着G54将用于NC程序。如果没有定义解码名称，它将输出默认原点G54。
如果您使用“原点+偏移”，则必须对所有操作只使用一个原点，因为所有偏移都是从参考平面原点或单个原点计算的。
您可以在下划线后添加任何文本以识别您的偏移“$G54_Up”、“$G54_Right”……
使用5轴机床：
如果设置为输出，则原点偏移将使用倾斜平面函数G68.1输出。这意味着不输出G52。
冷却液选项部分
|
冷却液激活位置
|
选项 |
结果 |
|
带主轴 |
… T01 M06 S8000 M03 M08 G00 X.. Y.. G43 H1 Z… … |
|
带平面移动 |
… T01 M06 S8000 M03 G00 X.. Y.. M08 G43 H1 Z.. … |
|
带下刀移动 |
… T01 M06 S8000 M03 G00 X.. Y.. G43 H1 Z.. M08 … |
铣削5X页面

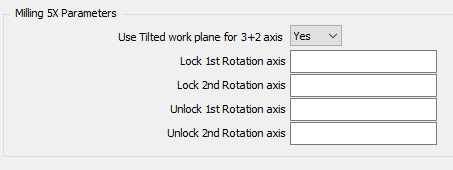

铣削5X参数
|
对3+2轴使用倾斜工作平面
|
选项 |
结果 |
|
否 |
… T01 M06 C180 B-90 … |
|
是 |
… T01 M06 G69 G49 G68.2 P1 X.. Y.. Z.. I-90 K180 G53.1 … |
旋转轴
|
选项 |
结果 |
选项 |
结果 |
|
锁定1 第一 旋转轴 |
锁定2 第二 旋转轴 |
||
|
空 |
… C180 … |
空 |
… B-90 … |
|
“M10” |
… C180 M10 … |
“M12” |
… B-90 M12 … |
|
解锁1 第一 旋转轴 |
解锁2 第二 旋转轴 |
||
|
空 |
… C180 … |
空 |
… B-90 … |
|
“M11” |
… M11 C180 … |
“M13” |
… M13 B-90 … |

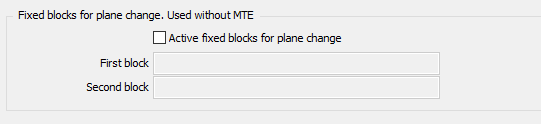

用于平面更改的固定块（不用于MTE）
|
用于平面更改的活动固定块
此选项仅在机床配置中未定义运动学时使用。
|
选项 |
结果 |
|
选中 |
如果平面发生变化，将输出定义的固定块 |
|
未选中 |
如果平面发生变化，将输出标准块。 G00 G91 G28 Z0 |
第一块和第二块
要避免标准输出，请选中该选项以激活固定块并将第一块和第二块字段保留为空。
|
选项 |
结果 |
|
空 |
… … |
|
“G00 Z100” |
… G00 Z100 … |
启动页面
|

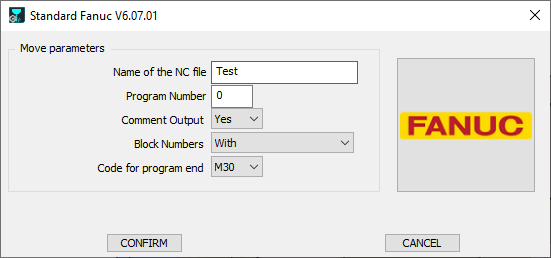

已定义机床运动学 |
未定义机床运动学 |
|
|

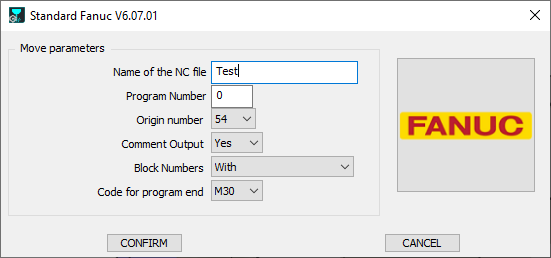

NC文件的名称
在此定义生成的NC文件的名称。扩展名必须在MCF配置中定义。
程序编号
如果定义为0，则程序名称将设置为1。
|
选项 |
结果 |
|
0 |
% O1 … |
|
“10” |
% O10 … |
|
“1234” |
% O1234 … |
原点编号
此参数仅在机床文件中未定义运动学时使用。该参数定义NC程序中使用的第一个原点。
如果处理多原点的参数设置为“仅原点”，则平面更改时原点编号会递增。
|
选项 |
结果直到8055 |
|
54 |
% O10 T01 M06 G54 … |
|
55 |
% O10 T01 M06 G55 … |
注释输出
|
选项 |
结果 |
|
否 |
… T1 M6 … |
|
是 |
… (粗加工) (立铣刀 D12) T01 M06 … |
块编号
|
选项 |
结果 |
|
带 |
O1000 N5 T01 M06 N10 G00 X.. Y.. N15 G43 Z.. H1 … N50 T02 M06 N55 G00 X.. Y.. N60 G43 Z.. H2 … |
|
无 |
O1000 T01 M06 G0 X.. Y.. G43 Z.. H1 … T02 M06 G00 X.. Y.. G43 Z.. H2 … |
|
仅换刀 |
O1000 N5 T01 M06 G00 X.. Y.. G43 Z.. H1 … N10 T02 M06 G00 X.. Y.. G43 Z.. H2 … |
程序结束代码
|
选项 |
结果 |
|
M30 |
… … … M30 % |
|
M02 |
… … … M02 % |
|
M99 |
… … … M99 % |
