标准有三个配置页面来管理所有可用的选项： 第一页“CNC控制器”是关于CNC选项的。 第二页“铣削”允许调整铣削、刀具、冷却液和原点的输出。 第三页“铣削”是关于5轴参数的。 |
|
CNC控制器页面
CNC生成
|
选项 |
结果 |
|
|
直到8055 |
一些输出是为了符合Fagor 8050和8055的编程。 |
|
|
8055之后 |
一些输出是为了符合Fagor 8060及以后的编程。 |
例如，程序开始、标准循环和倾斜工作平面的输出并不相同。
刀具补偿
对于选项“D..” ，刀具补偿在循环的技术页面中读取
|
选项 |
结果 |
|
|
D1 |
….T01 D0 1 … …T10 D0 1 … |
|
|
D.. |
…T01 D0 1 … …T10 D 10 … |
铣削页面
铣削部分
CNC仿真的输出毛坯
对于Fagor后处理器，此选项没有输出
|
选项 |
结果 |
|
|
否 |
%1000 … |
|
|
是 |
%1000 … |
所有操作的输出刀具和平面
|
选项 |
结果 |
|
|
否 |
;使用刀具1和平面1的操作1 T01 M06 G49 X.. Y.. Z.. Q.. R.. Q.. … ;使用刀具1和平面1的操作2 … |
|
|
是 |
;使用刀具1和平面1的操作1 T01 M06 G49 X.. Y.. Z.. Q.. R.. Q.. … ;使用刀具1和平面1的操作2 T01 M06 G49 X.. Y.. Z.. Q.. R.. S.. … |
使用参数进给
|
选项 |
结果 |
|
|
否 |
T1 M6 G00 X.. Y.. G43 H1 Z.. Z-.. F160 G1 X.. Y.. F200 … |
|
|
是 |
P1 = 200 P2 = 160 T01 M06 G0 X.. Y.. G43 H1 Z.. Z-.. FP2 G1 X.. Y.. FP1 … |
刀具选项部分
输出刀具列表
|
选项 |
结果 |
|
|
否 |
% O1000 … |
|
|
是 |
% O1000 ;开始刀具列表 ;T01 立铣刀 D10 ;T02 钻头 D08 … ;结束刀具列表 … |
换刀
|
选项 |
结果 |
|
|
手动 |
… M00 … |
|
|
自动 |
… T01 M06 … |
|
|
自动+预选 |
… T01 M06 T02 … |
最后一个刀具后的第一个刀具预选
|
选项 |
结果 |
|
|
否 |
;第一道工序 T01 M06 T02 … ;最后一道工序 T05 M06 … M30 |
|
|
是 |
;第一道工序 T01 M06 T02 … ;最后一道工序 T05 M06 T01 … M30 |
换刀在
|
选项 |
结果 |
|
|
1块 |
… T01 M06 … |
|
|
2块 |
… T05 M06 … |
原点选项部分

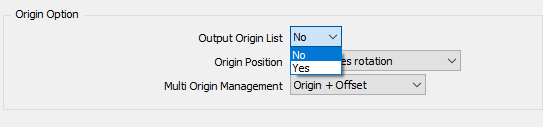

输出原点列表
|
选项 |
结果 |
|
|
否 |
% O1000 … |
|
|
是 |
% O1000 ;开始原点列表 ;G54 ;G55 ;结束原点列表 … |
原点位置
|
选项 |
结果 |
|
轴旋转后 |
… G49 X0. Y0. Z0. Q0 R0. S0 G54 |
|
轴旋转前 |
G54 … G49 X0. Y0. Z0. Q0 R0. S0 |
多原点管理
|
选项 |
结果 |
|
|
仅原点 |
% O1000 … G54 … |
|
|
原点+偏移 |
% O1000 … G54 G158 X10 Y20 Z10 … |
无MTE：
如果选项设置为“仅原点”，则对于零件上定义的每个原点，我们将输出不同的G代码，G54，然后是G55，G56……这意味着您受CNC管理的原点数量的限制。如果您有更多原点，则必须使用第二个选项“原点+偏移”
如果选项设置为“原点+偏移”，它将只输出G54和G158的偏移量
G158功能仅适用于CNC 8060及以后版本。
有MTE：
原点可以在原点的名称中定义，其语法如下：“$G54_”。这意味着G54将用于NC程序。如果没有定义解码名称，它将输出默认原点G54。
如果您使用“原点+偏移”，则必须对所有操作只使用一个原点，因为所有偏移都是从参考平面原点或单个原点计算的。
您可以在下划线后添加任何文本以识别您的偏移量“$G54_Up”、“$G54_Right”……
使用5轴机床：
原点偏移量将与倾斜平面功能G49或#CS一起输出（如果设置为输出）。这意味着没有输出G158。

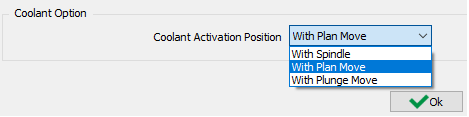

冷却液选项部分
冷却液激活位置
|
选项 |
结果 |
|
|
带主轴 |
… T01 M06 S8000 M03 M08 G00 X.. Y.. G43 H1 Z… … |
|
|
带平面移动 |
… T01 M06 S8000 M03 G00 X.. Y.. M08 G43 H1 Z.. … |
|
|
带插入移动 |
… T01 M06 S8000 M03 G00 X.. Y.. G43 H1 Z.. M08 … |
铣削5X页面
铣削5X参数
对3+2轴使用倾斜工作平面
倾斜工作平面默认情况下以欧拉角输出。对于Fagor CNC，欧拉角是围绕Z轴然后Y轴然后Z轴旋转完成的。
|
选项 |
结果直到8055 |
结果8055之后 |
|
|
否 |
… T01 M06 C180 A-90 … |
||
|
是 |
… T01 M06 G49 X.. Y.. Z.. Q-90 R180 S0 … |
… T01 M06 #CS NEW[1][MODE 2,-90,180,0] #TOOL ORI … |
|
旋转轴
|
|||
|
选项 |
结果 |
选项 |
结果 |
|
锁定1 第一 旋转轴 |
锁定2 第二 旋转轴 |
||
|
空 |
… C180 … |
空 |
… B-90 … |
|
“M10” |
… C180 M10 … |
“M12” |
… B-90 M12 … |
|
解锁1 第一 旋转轴 |
解锁2 第二 旋转轴 |
||
|
空 |
… C180 … |
空 |
… B-90 … |
|
“M11” |
… M11 C180 … |
“M13” |
… M13 B-90 … |
平面变化的固定块（不用MTE）
|
|
平面变化的活动固定块
此选项仅在机床配置中未定义运动学时使用。
|
选项 |
结果 |
|
选中 |
如果平面发生变化，将输出定义的固定块 |
|
未选中 |
如果平面发生变化，则不输出任何块。 |
第一和第二块
|
选项 |
结果 |
|
空 |
… … |
|
“G0 Z100” |
… G00 Z100 … |
启动页面
|
已定义机床运动学 |
未定义机床运动学 |
|
|
NC文件名称
在此定义生成的NC文件的名称。扩展名必须在MCF配置中定义。
程序编号
如果定义为空文本，则程序名称将设置为1。
|
选项 |
结果直到8055 |
结果8055之后 |
|
空 |
% 1 , MX, … |
% 1 … |
|
“PROG1” |
% PROG1 , MX, … |
% PROG1 … |
原点编号
此参数仅在机床文件中未定义运动学时使用。该参数定义NC程序中使用的第一个原点。
如果处理多原点的参数设置为“仅原点”，则当平面发生变化时，原点编号会递增。
|
选项 |
结果直到8055 |
|
54 |
%1, MX, T01 M06 G54 … |
|
55 |
%1, MX, T01 M06 G55 … |
注释输出
|
选项 |
结果 |
|
否 |
… T01 M06 … |
|
是 |
… ;平面加工 ;立铣刀 D12 T01 M06 … |
块编号
|
选项 |
结果 |
|
带 |
O1000 N5 T01 M06 N10 G00 X.. Y.. N15 G43 Z.. H1 … N50 T02 M6 N55 G00 X.. Y.. N60 G43 Z.. H2 … |
|
无 |
O1000 T01 M06 G00 X.. Y.. G43 Z.. H1 … T02 M06 G00 X.. Y.. G43 Z.. H2 … |
|
仅换刀 |
O1000 N5 T01 M06 G00 X.. Y.. G43 Z.. H1 … N10 T02 M06 G00 X.. Y.. G43 Z.. H2 … |
程序结束代码
|
选项 |
结果 |
|
M30 |
… M30 % |
|
M02 |
… M02 % |
