循环 : 面铣 - 形状

该参数控制面铣 ‑ 形状刀具路径超出实体几何体边界的延伸。 启用后，刀具路径将沿主加工方向继续延伸至定义的素材或用户指定的限制区域，从而确保完整的材料覆盖范围，同时保持实体/素材内的宽度方向路径。

此参数通过允许刀具在必要时移除超出实体边缘的材料，从而优化表面质量并减少零件末端的未加工区域，从而在精加工操作中提供灵活性。

limitation on, extend no.png

限制区域设置为 开 。 将加工延伸至限制设置为 否 .

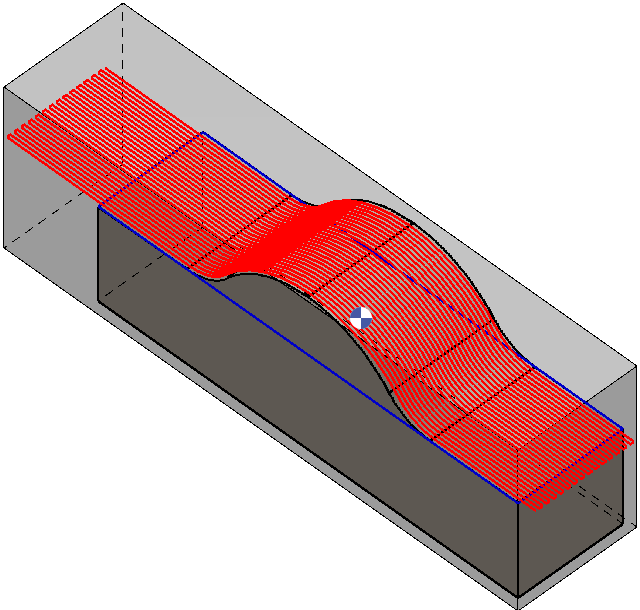

limitation on, extend yes.png

限制区域设置为 开 。 将加工延伸至限制设置为 是

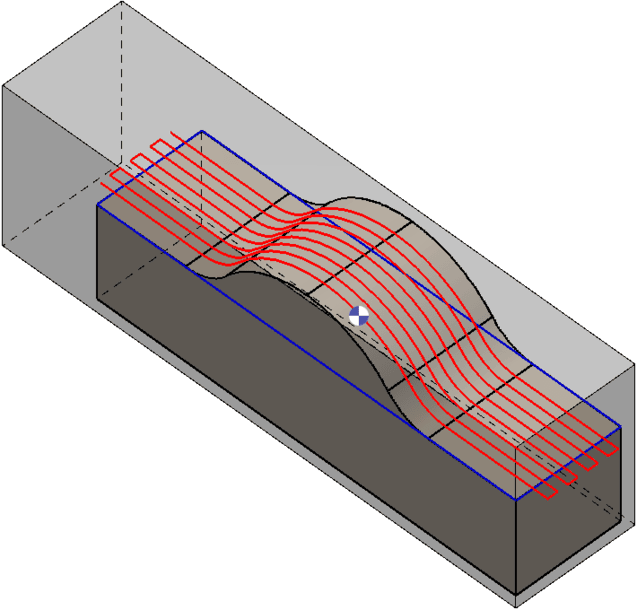

limitation inside, extend no.png

限制区域设置为 内 。 将加工延伸至限制设置为 否 .

limitation parting line, extend no.jpg

限制区域设置为 分离线 。 将加工延伸至限制设置为 否 .

limitation inside, extend yes.png

限制区域设置为 内 。 将加工延伸至限制设置为 是 .

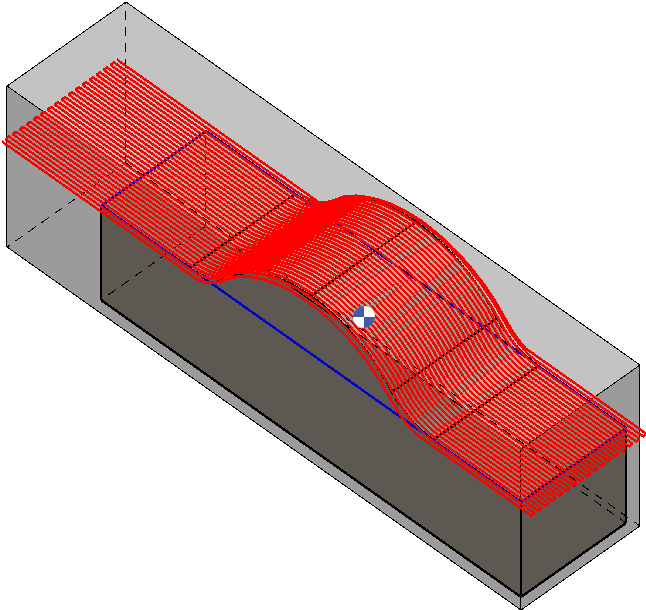

limitation parting line, extend yes.png

限制区域设置为 分离线 。 将加工延伸至限制设置为 是 .

限制区域中的“偏移”选项定义应用于刀具路径的横向边界距离。 相对于“将加工延伸至限制”策略参数，它确定刀具路径在限制范围内横向延伸的距离，从而确保受控的宽度方向覆盖范围，而不会超过定义的限制。

offset 0, extend no.png

限制区域设置为 偏移量为 0.00 毫米 。 将加工延伸至限制设置为 否 .

offset 0, extend yes.png

限制区域设置为 偏移量为 0.00 毫米 。 将加工延伸至限制设置为 是 .

offset -5, extend no.png

限制区域设置为 偏移量为 -5.00 毫米 。 将加工延伸至限制设置为 否 .

offset -5, extend yes.png

限制区域设置为 偏移量为 -5.00 毫米 。 将加工延伸至限制设置为 是 .

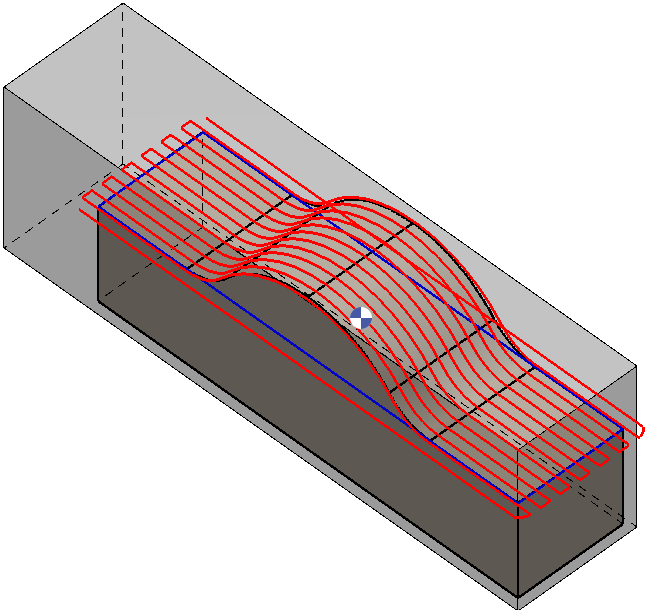

offset 5, extend no.png

限制区域设置为 偏移量为 5.00 毫米 。 将加工延伸至限制设置为 否 .

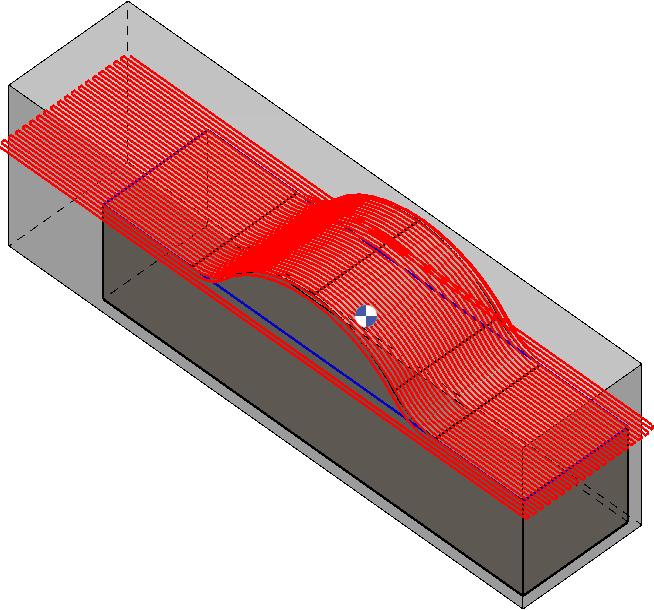

offset 5, extend yes.png

限制区域设置为 偏移量为 5.00 毫米 。 将加工延伸至限制设置为 是 .
