循环 :面铣 - 形状

面铣策略


此操作有三个选项:2个方向,1个方向和相反方向。

此操作有三个加工方向选项:

2 dir.png 1 dir.png 1  dkr proper.png

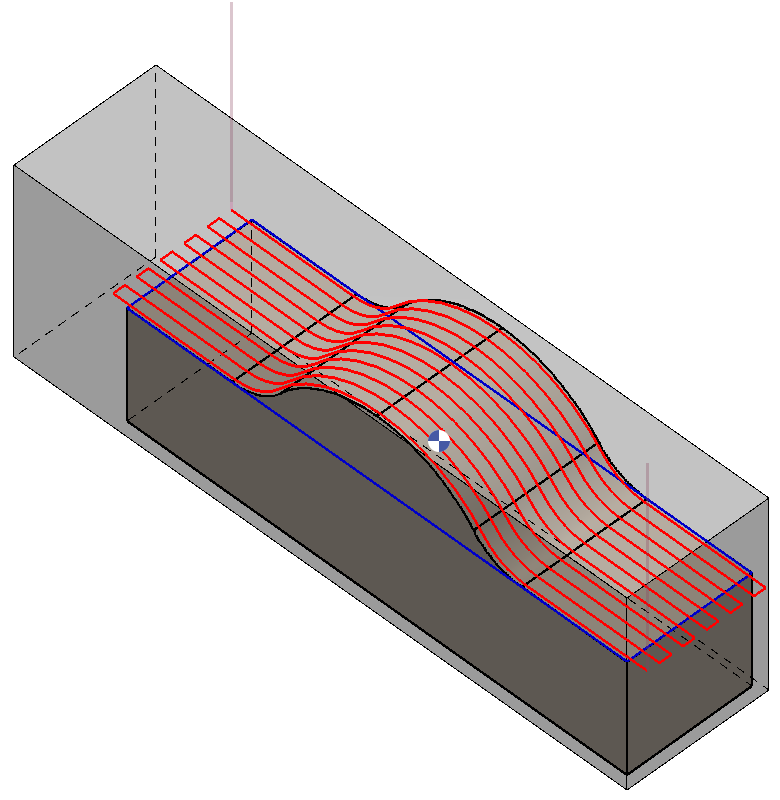

2个方向: 加工在两个方向上交替执行,从而减少了循环时间并最大限度地减少了不必要的刀具行程。

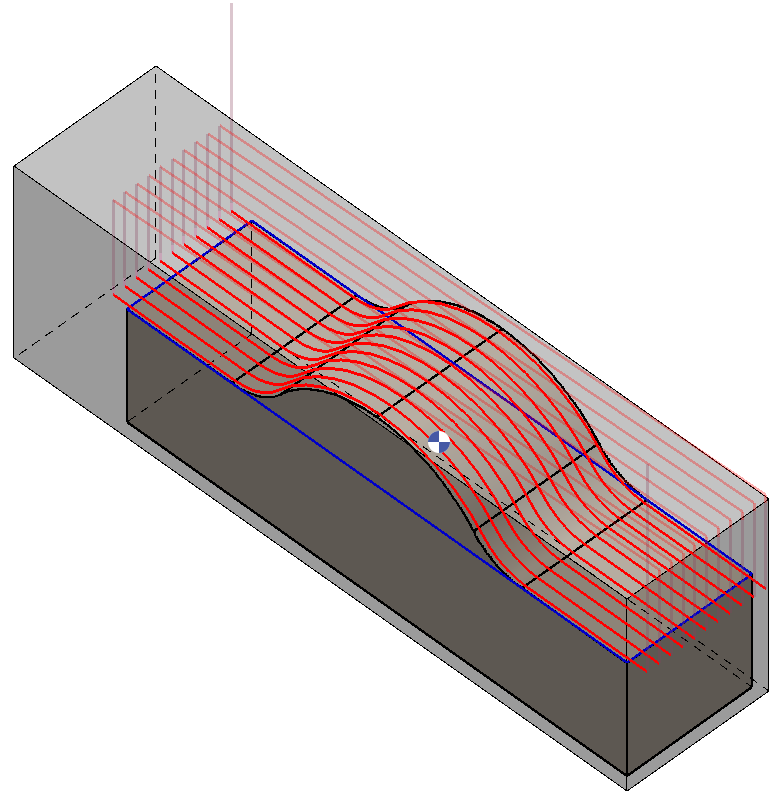

1个方向: 加工以单一、一致的方向进行

相反方向: 加工以相对于1个方向上的起点和终点的相反方向执行

角度


定义加工方向的倾斜度。 有两种输入方法:手动输入或点到点选择。

Screenshot 2025-10-28 150054-20251028-110054.png

手动输入: 可以在参数字段中直接输入所需的角度值。


点到点选择: 通过激活相应的图标,可以直接在零件上选择两个点。 软件会自动计算这些点之间的角度,并将其应用于操作。

0 deg.png
角度设置为 0度。

45 deg.png

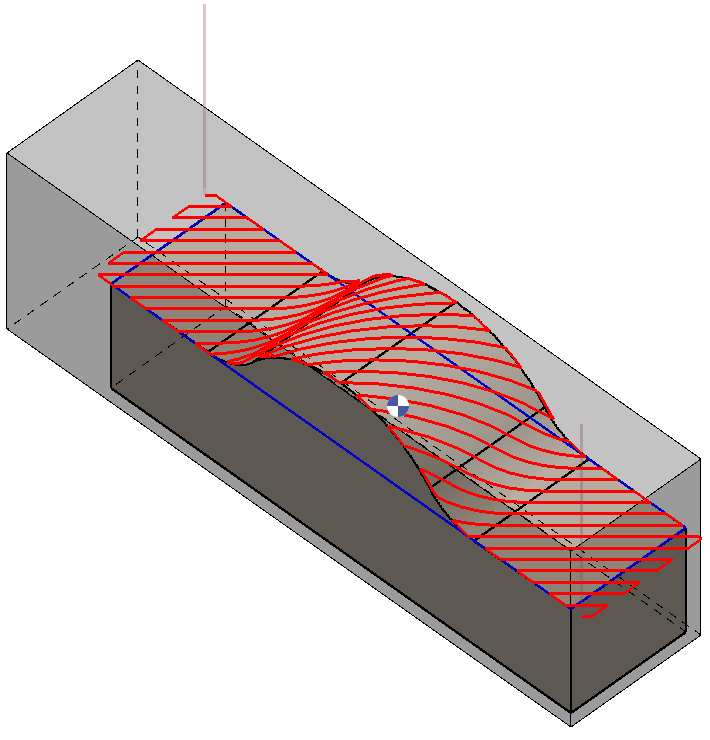

角度设置为 45度 .
角度设置为 90度
