齿轮创建
|
根据ISO（NF E 23-001至005）和AGMA（美国）标准创建平行渐开线圆齿轮。 |
两种类型的齿轮是可能的：
-
外齿轮
-
内齿轮
齿形的特性是根据齿数和节距计算的（直径=节距*齿数）。 GO2cam 显示这些不同计算的报告，其中涉及节距和齿数。
创建齿轮
a. 填写以下对话框的参数。控制特性区域的参数如下所述： 点击这里 .
b.
如果您点击绿色勾号进行验证：将绘制半个齿。
c.
您可以选择对称来绘制完整的齿，如果您也选择旋转，则在验证后将绘制整个齿轮。
|

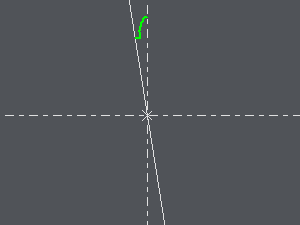

a 操作（外齿轮） |

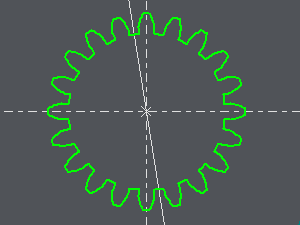

b 和 c 操作（外齿轮） |
|
|
齿的创建
|
根据ISO（NF E 22-141）和AGMA（美国）标准创建直线侧渐开线圆花键。 |
两种类型的花键是可能的：
-
轴
-
轮毂
齿形的特性是根据齿数和节距计算的（直径=节距*齿数）。 GO2cam 显示这些不同计算的报告，其中涉及节距和齿数。
注意：
-
这种类型的花键是齿轮模块处理的平行渐开线圆齿轮的一个特例。
-
如果您必须设计一个不符合 GO2cam 特定计算框架的花键，您可以使用齿轮模块更好地定义此花键。
创建花键
a. 填写以下对话框的参数。控制特性区域的参数如下所述： 点击这里 .
b.
如果您点击绿色勾号进行验证：将绘制半个齿。
c.
您可以选择对称来绘制完整的齿，如果您也选择旋转，则在验证后将绘制整个齿轮。
|
a 操作（花键轴） |

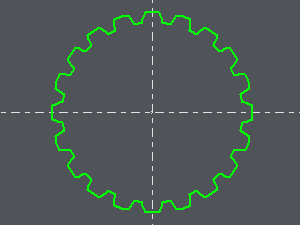

b 和 c 操作（花键轴） |
|
|
