允许手动编程机器组件/轴的特定运动。

描述

该功能可通过在加工树中右键单击弹出的窗口直接使用。

如下所示激活功能区:

Move a Component ribbon.png

此功能也可通过技术功能使用,可以通过右键单击访问。功能区相似,但包含技术功能列表——在这种情况下选择 移动组件

Techno Function ribbon.png

通过在左侧第一个字段中键入来标记/命名该功能。

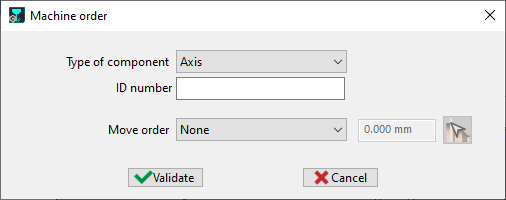

要定义该功能的操作,请单击功能区上蓝色圆圈中的图标(创建机器组件模拟指令)。这将打开机器指令对话框,该对话框有助于定义运动参数。

Dialog box.png

对话框

必须在对话框中设置三个参数才能定义“移动组件”功能。这些将在下面讨论:

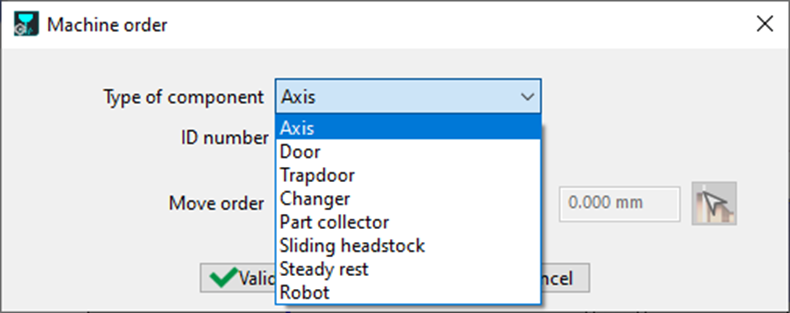

组件类型

提供了一个下拉列表,其中包含机器的不同组件,包括门等不可编程组件,可以选择这些组件来编程运动。


ID 号

在机器创建和定义阶段为每个轴定义 ID 号,这由经销商处理。

GO2cam 设置的推荐标签原则如下:

Z 轴 ID = x01

X 轴 ID = x02

Y 轴 ID = x03

x 是通道/刀塔 ID

在 MTE 刀具的机器子选项卡下,用户可以通过将鼠标悬停在轴上检查轴标签。标签在信息气泡中显示为 类型 .

ID Number.png

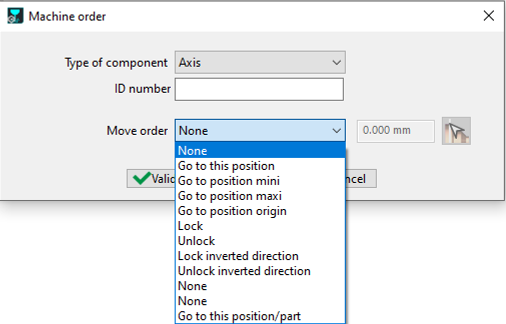

移动指令

这些是由定义的组件执行的操作。操作列表在下拉列表中给出,对于某些操作,可以提供运动值。

Dialog box - move order.png

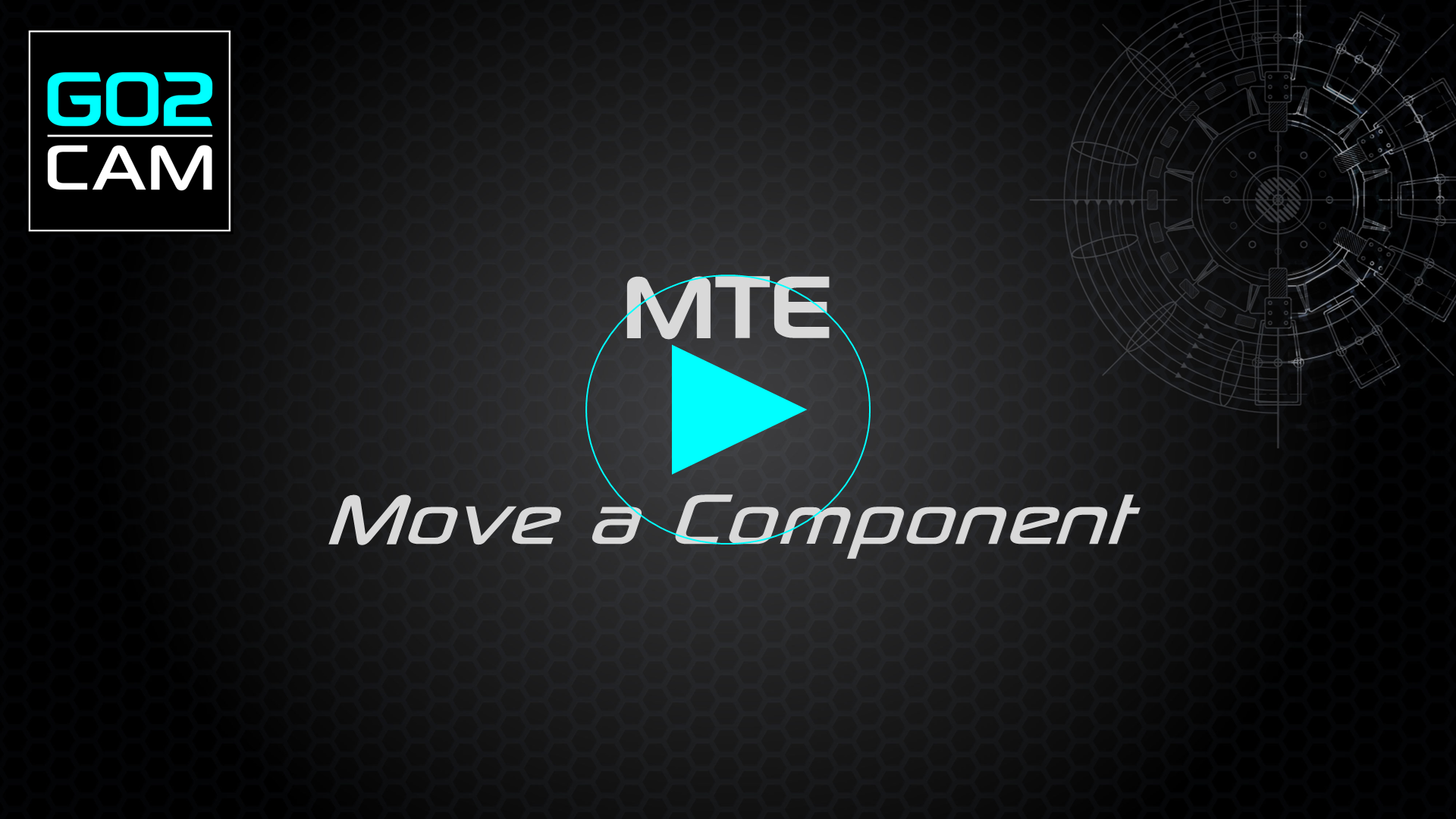

(blue star) 观看右侧视频,了解“移动组件”功能的快速示例。

HELP  - MTE - Move Component -20250707-111512.png

将“移动组件”用作操作清单

特殊情况:停放刀塔

如果要将刀塔停放在车床的两个端点以避免因切屑和碰撞风险造成的损坏,则“移动组件”功能可用于定义这些运动。

操作清单用于对三个轴的运动进行分组,确保可重复使用,而无需为所有三个轴再次费力地重新定义“移动组件”功能。

(blue star) 右侧视频演示了这样一个示例。

HELP  - MTE Turning- Parking the Turret-20250707-111909.png
