您可以在页面底部观看视频： 点击此处 |
此页面显示如何使用具有 Z 演变的加工循环。在这种情况下，我们将查看倒角循环。
此技巧也适用于“手动”菜单中的所有操作。
|
第一步，确保您位于 Z 平面上。 进入“手动”菜单，然后单击“几何图形选择”。 选择“边缘路径”选择模式（因为我们有 s oli |
|
|
选择轮廓和方向，如图所示。 要确定高度，请单击“顶部 Z”，然后单击背景。
|
|
|
对于 刀具 ，选择 D04 长球头铣刀。 对于 加工循环 ，选择轮廓加工。 在策略页面中，在“偏移类型”中选择“中心” 并将 Z 步进 (Ap) 设置为 0 mm。 |
|
|
将进刀和退刀长度都设置为 2 mm 然后计算循环。 |
|
|

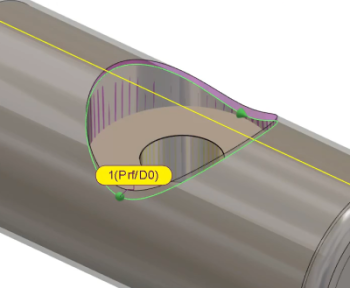

模拟并查看刀具以变化的 Z 值加工轮廓。 |
|
|
|
您可以观看关于为倒角循环加工 Z 演变轮廓的视频：
|
