演示

根据创建的穿线点自动创建孔。这些孔在铣削环境中通过自动加工进行加工。

注意： 此功能仅在您拥有铣削许可证时才有效，否则您将无法加工孔实体。

在这种情况下，解决方法是将车间文档中的“钻孔表”工作表导出，以获取孔的坐标并手动钻孔。

创建穿线钻孔

  1. 单击功能

  2. 默认情况下，只有一个钻孔操作与孔相关联；如果要进行 jig 钻孔，请选中对话框区域中的相应复选框。

  3. 使用绿色勾号验证

  4. 穿线点列表显示在表格中。如果穿线点是手动创建的，或者穿线点的计算存在问题，则直径和深度将显示为 ??? .

警告 ：如果在选择过程中手动创建穿线点，则不会关联深度或直径，因此不会创建孔！

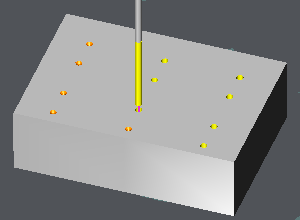

穿线点钻孔

  1. 保存零件

  2. 退出 EDM 环境

  3. 进入铣削环境

  4. 转到铣削，然后选择“孔”菜单并选择“自动”。选择优化类型（通常按平面）并启动计算。

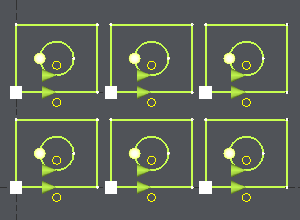

这是一个 EDM 零件的示例。

穿线点钻孔
