介绍

创建刀具的切削面。

此功能是 第一阶段 您需要加工的刀具的创建。

它可以计算刀具的正确轮廓。您只需要 显示最终形状 零件并给出一个 切削角度 , 刀具的切削面会自动计算。

第二阶段 （创建整个刀具）定义侧锥度角和刀具的位置，并创建对 4 轴加工有用的几何图形。

创建刀具的切削面

首先，您需要绘制 最终形状 要获得。

绘制时需要遵守一些非常精确的规则：

  • 几何图形必须 封闭 .

  • 较小直径 绘制在 Y 轴 .

  • GO2cam 会自动在刀具轮廓的末端创建超长部分进行加工，因此最好先在每个末端 设计一些垂直线段 进行计算。

所有这些规则在我们的示例中都严格遵守。

填写对话框区域：

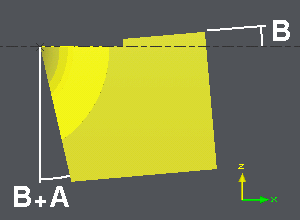

两个最重要的参数由字母 A 和 B 在下面的图像中指出。

A 是 锥度角 , 和 B 是 切削角度 . 有一个自动旋转，将切削面定位在 X 轴上，如示例所示。

单击轮廓，单击 轮廓确定 进行验证。

GO2cam 只保留有用的几何图形，并创建刀具的“图像”。您现在需要进入下一阶段：创建整个刀具。
