简介

此页面解释如何为车床创建卡盘。

(blue star) 您可以在页面底部观看视频： 点击此处


通过交互式轴系统，刀具、符号、机床等的创建过程变得更加流畅。

  • 箭头 - 反转所选轴的方向

  • 字母 - 允许将所选轴重新定位到不同的方向

  • 原点 - 允许将轴系重新定位到另一个原点。

Help - Symbols Creation with Interactive axes-20250218-061726.png

卡盘创建

在主页中选择“夹紧/刀架”模块。


点击 GO 按钮

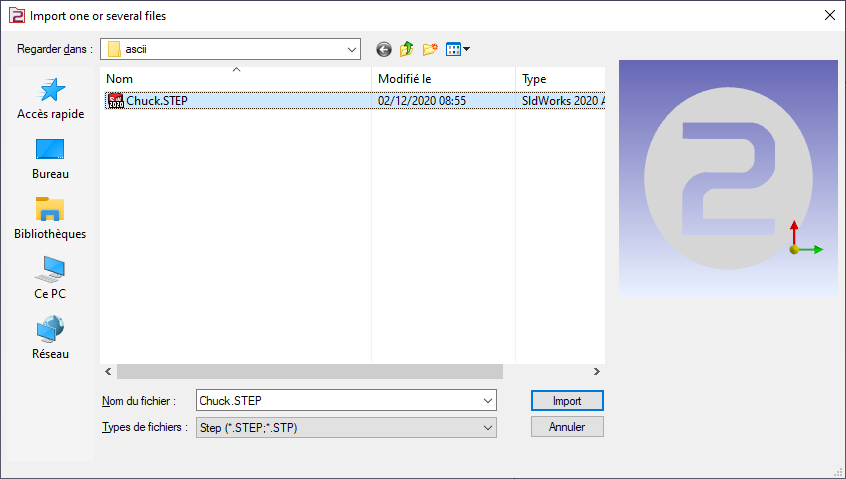

选择要导入的文件

选择要应用于实体的导入选项。

点击“应用”

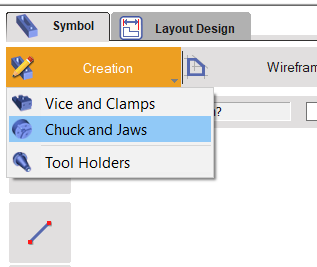

点击“创建”选项卡，然后点击“卡盘和卡爪”菜单

点击创建轴系的命令

选择刀具以定义轴系的位置

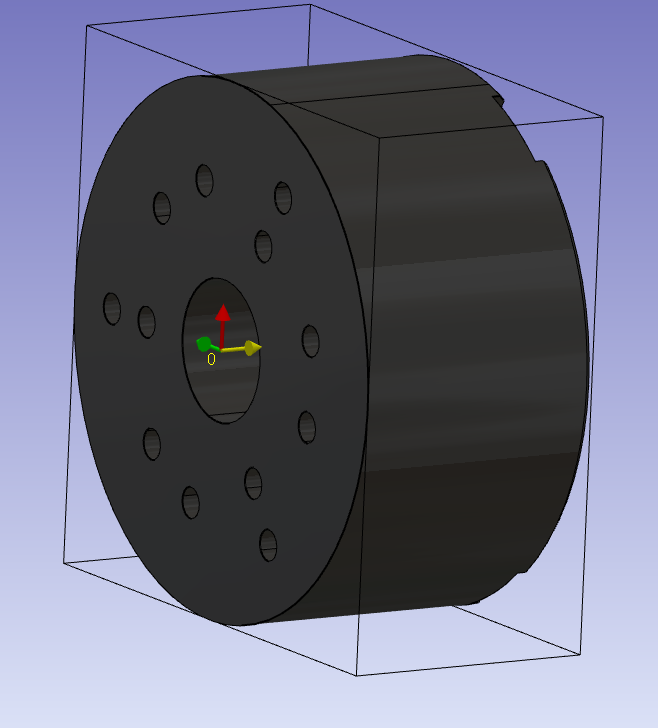

定义轴系 0。

此轴系将是卡盘在机床工件装配支撑上的安装点。

Z 轴定义旋转轴。

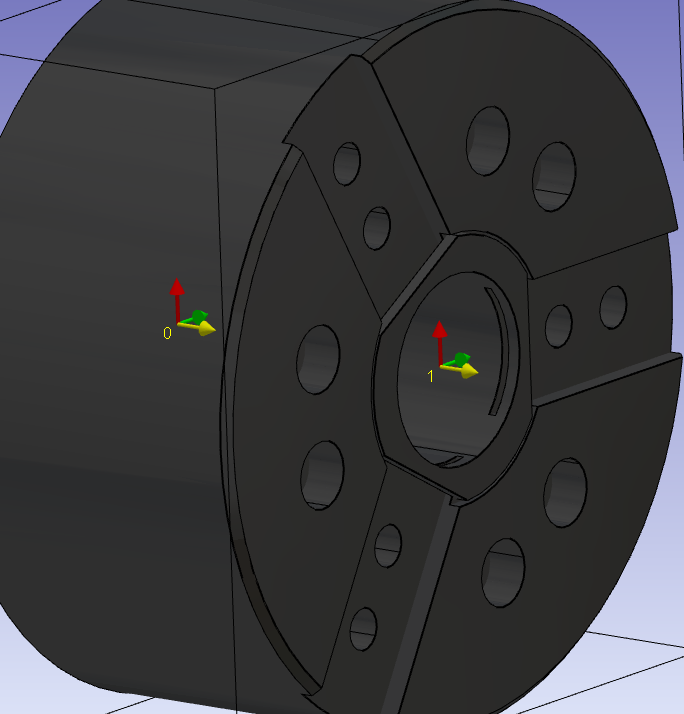

执行相同的命令以创建轴系 1。

原点位置将定义卡爪安装的面。

Z 轴必须与轴系 0 相同。

X 轴将与车削平面的 X 对齐。它还将定义第一个卡爪的位置。

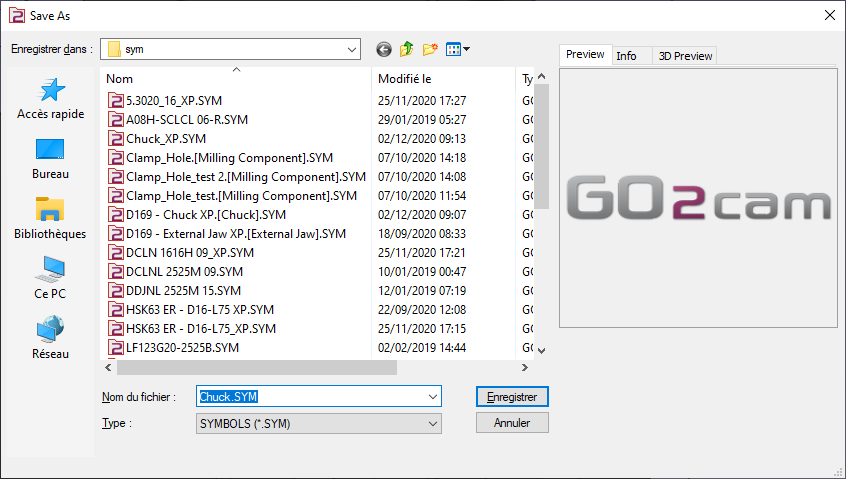

将文件保存在您的符号文件夹中，以便在 GO2cam 中使用它。

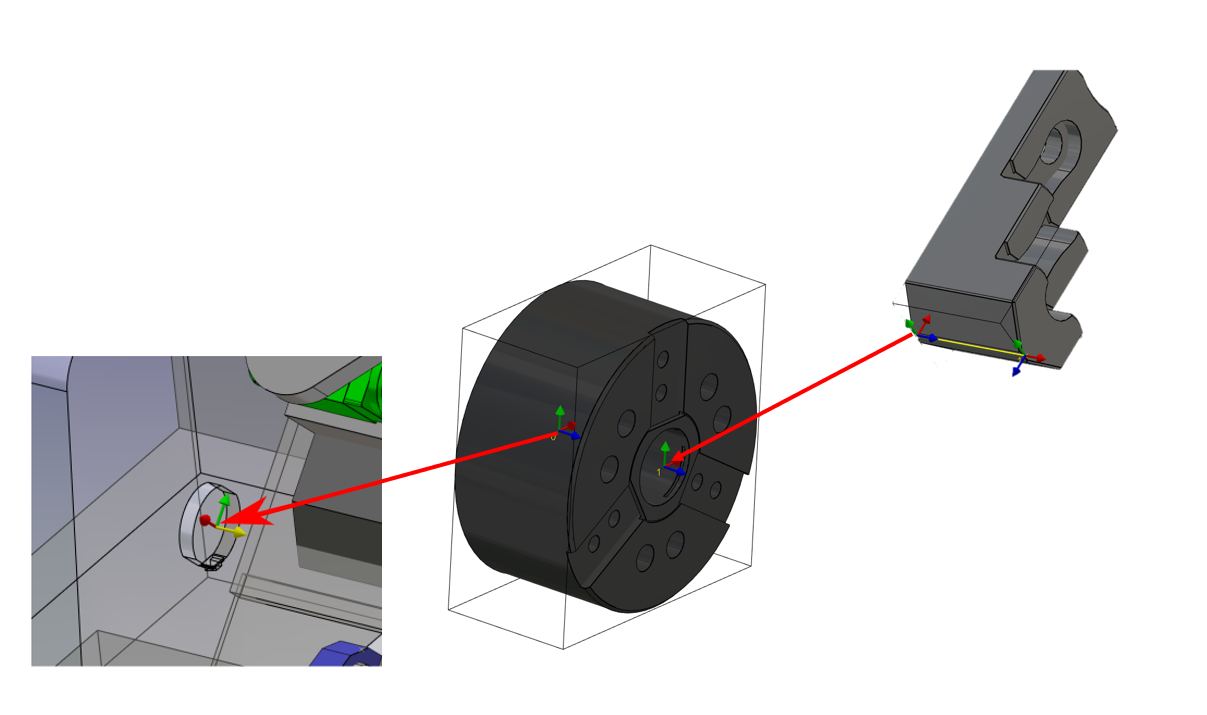

关键点

  • 轴系 0 是工件装配支撑上的安装点。

  • 轴系 1 定义第一个卡爪的安装位置。

  • 两个轴系的 Z 轴都定向在机床的旋转轴上。

(blue star) 您可以观看关于卡盘的视频：
