循环 : 面铣挖槽, 面粗铣
|
|
定义
|
角度自动 能够根据形状获得最佳扫掠角度。 |
|
有 两种方法 定义角度：
a. 自动选择
b. 手动选择
a. 自动选择
此循环的一个巨大优势是可以在同一循环中对 2 个不同的方向进行编程。
为此，请设置 角度自动 到 是。
|

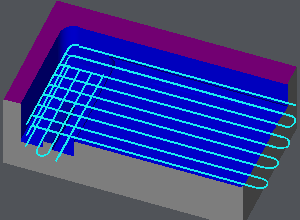

该 最有效的角度 由 GO2cam 计算。在下一个示例中，可以观察到编程了两个方向。 |
|
b. 手动选择
首先，设置 角度自动 到 否， 然后，给出两个选项：
-
通过输入一个数值 角度值 手动,
-
手动给出角度 点击两个点 .
数值
在该字段中键入一个值，它是根据逆时针圆的绝对值，相对于 X 轴给出的。
例子：
|

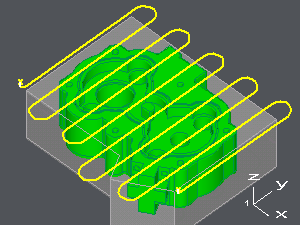

类型在 0 有一个水平刀具路径： |
类型在 90 有一个垂直刀具路径： |
|
|
手动
a. 左键单击 :sweep_angle:
b. 左键单击 两点 其方向给出了加工方向。
选择的点可以是点、末端、元素交叉点或实体零件的角。
|

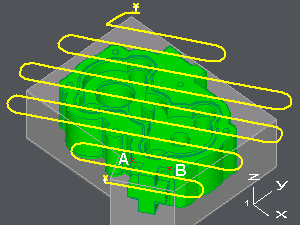

在本例中，选择的点是 A 和 B 在实体上。 |
|
概要
|

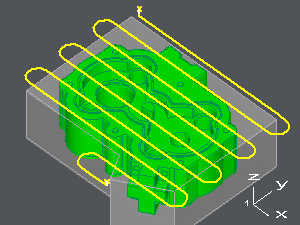

自动角度= 是 |
自动角度= 否 ，角度= 0° |
角度 由 两点 |
|
|
|
|
|
