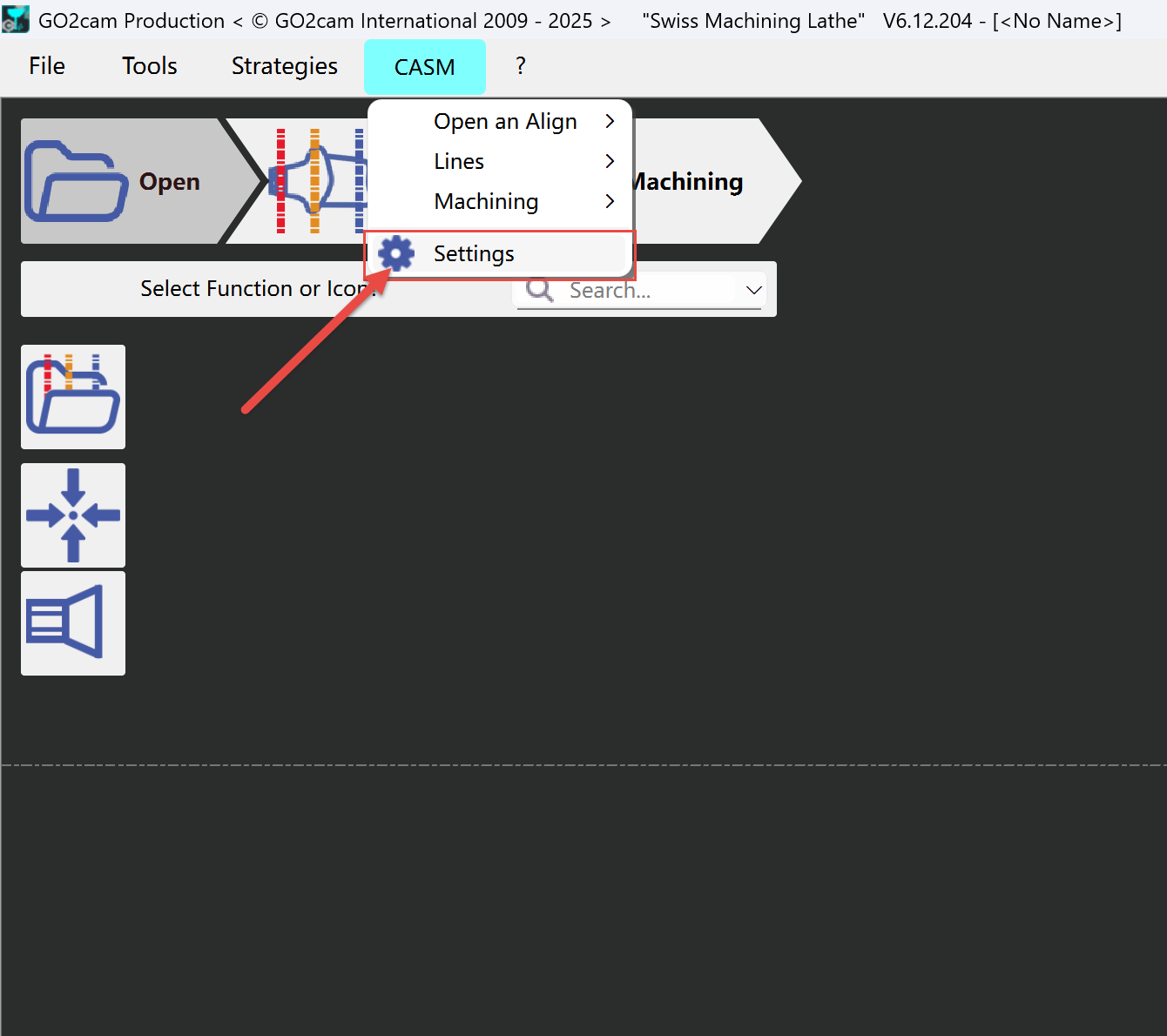

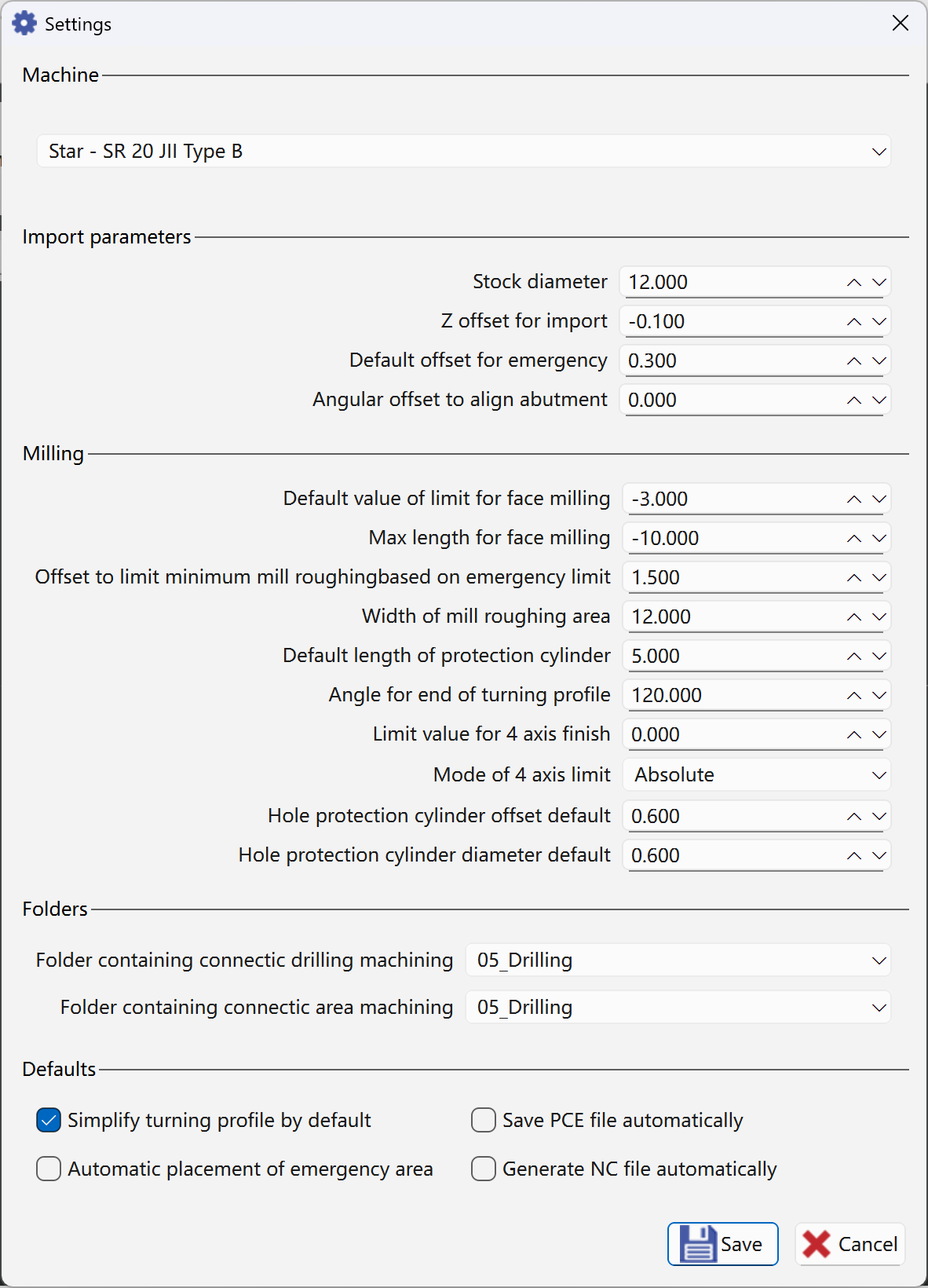

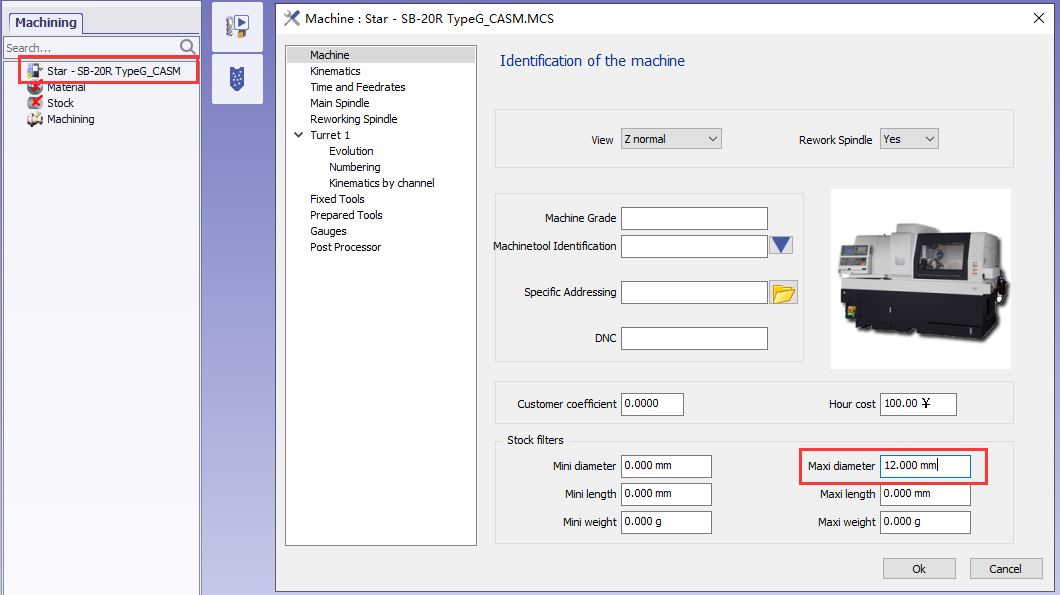

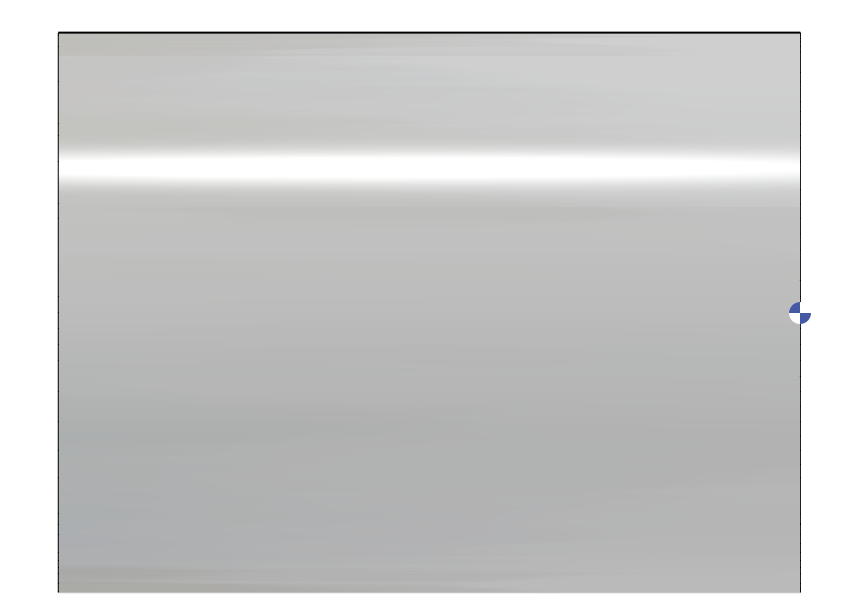

Stok Çapı

Çubuk çapının boyutu

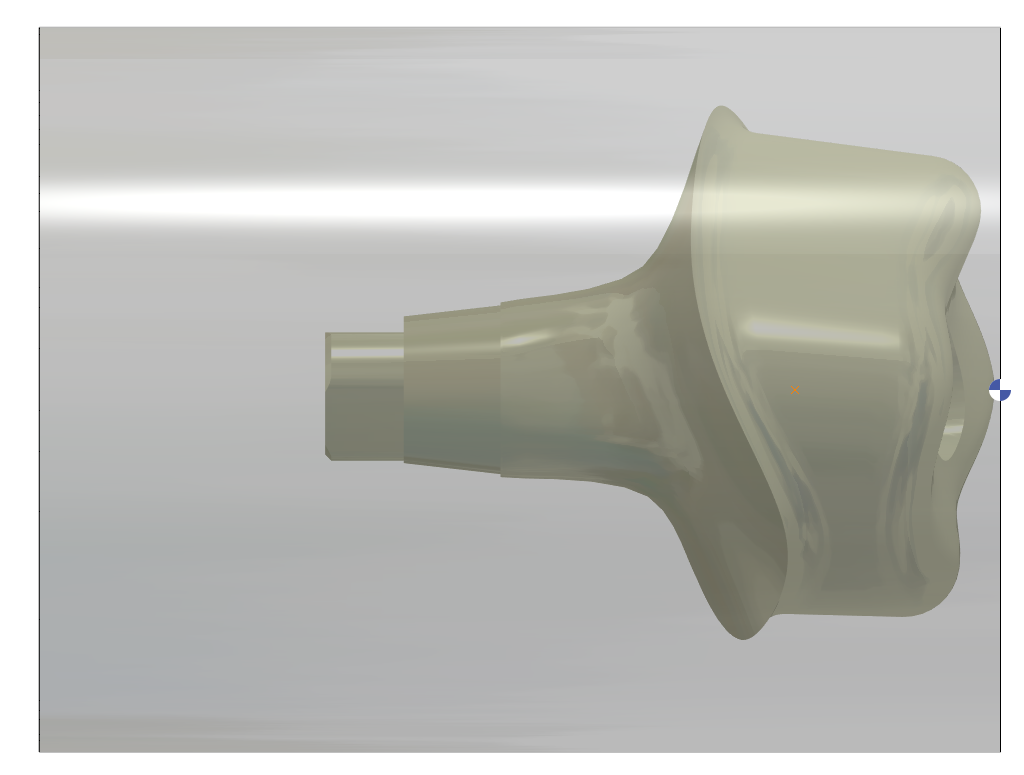

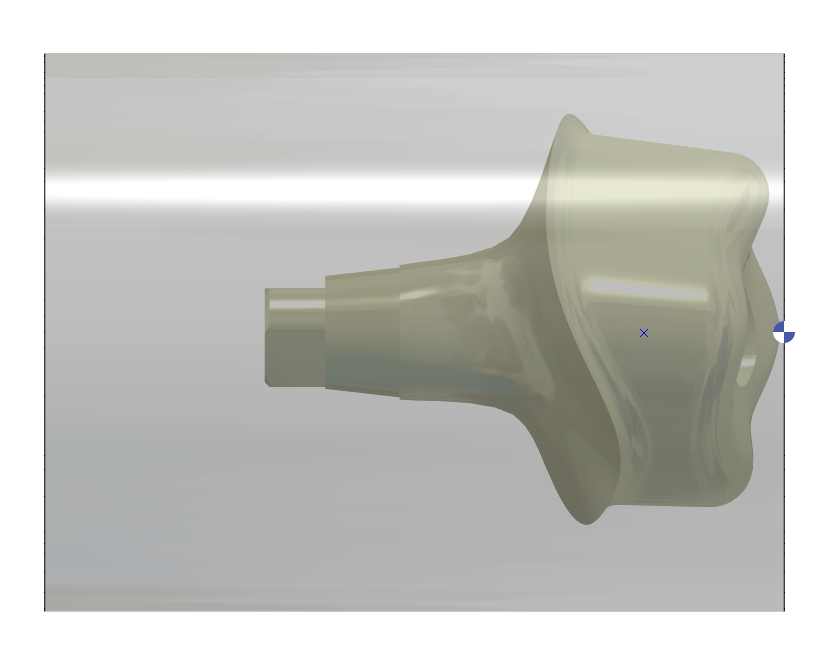

İçe aktarma için Z ofseti

Z 0'a göre anatomik alanın yerleştirilmesi.

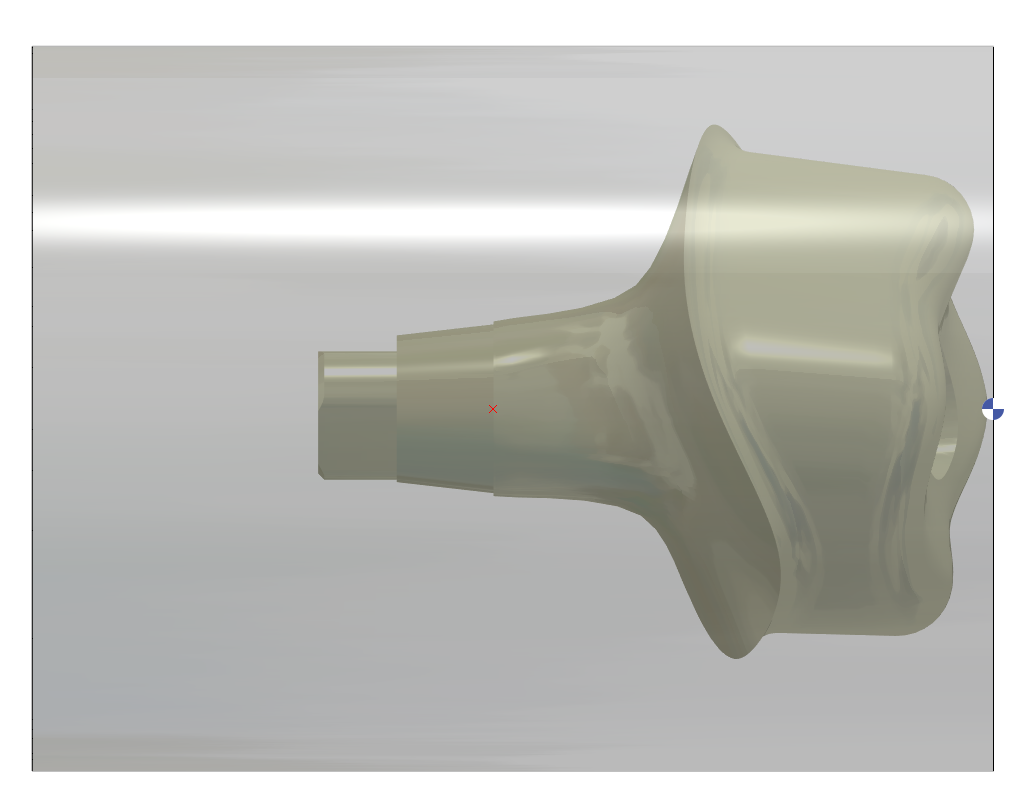

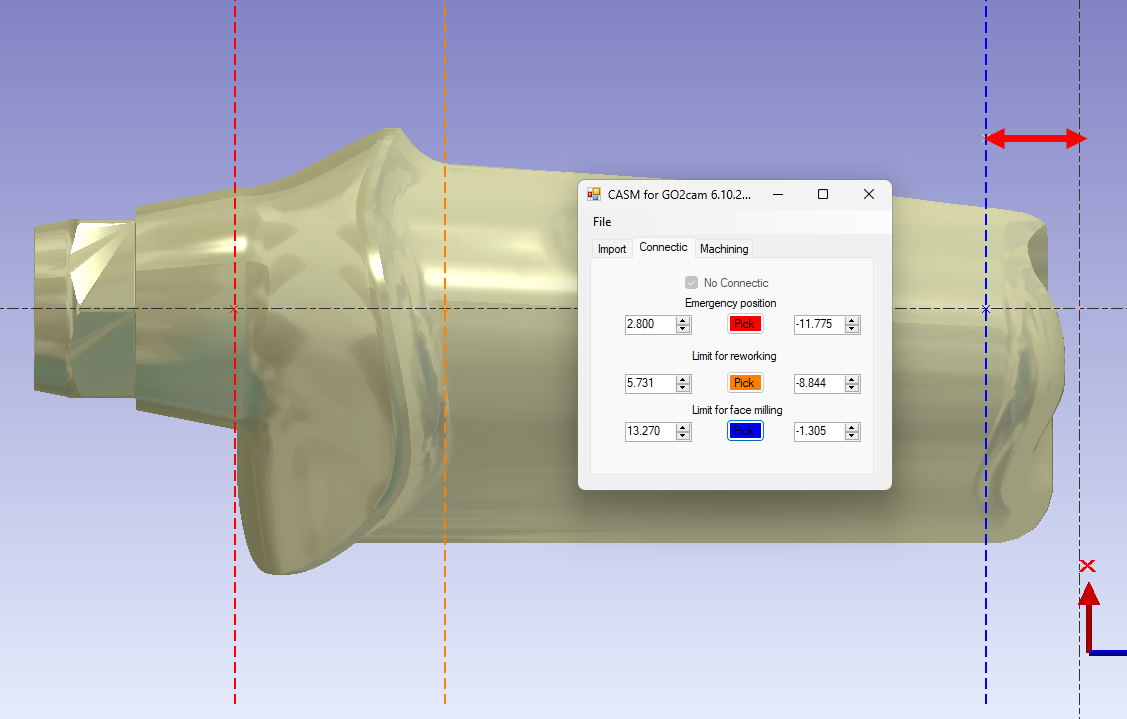

Acil durum için varsayılan ofset

2 şekil dosyasıyla acil durum noktası uygulama tarafından bulunabilir. Bu noktaya güvenlik mesafesi ekleyebiliriz

Desteği hizalamak için Açısal Ofset

Makine takımına göre, freze takımları X boyunca ise değer 0'dır, freze takımları Y boyunca ise değer 90 olmalıdır

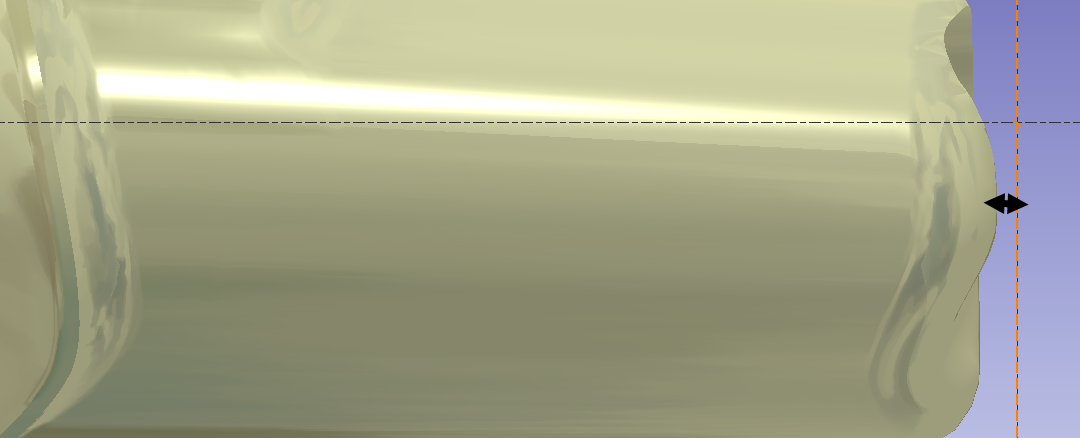

Yüzey frezeleme için limitin varsayılan değeri

The default distance between the mavi line and the X axis.

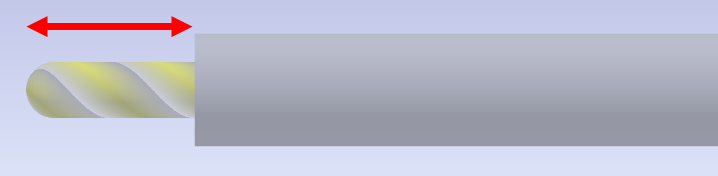

Yüzey frezeleme için Maksimum Uzunluk

Eksenel takımın maksimum Z alanı vardır.

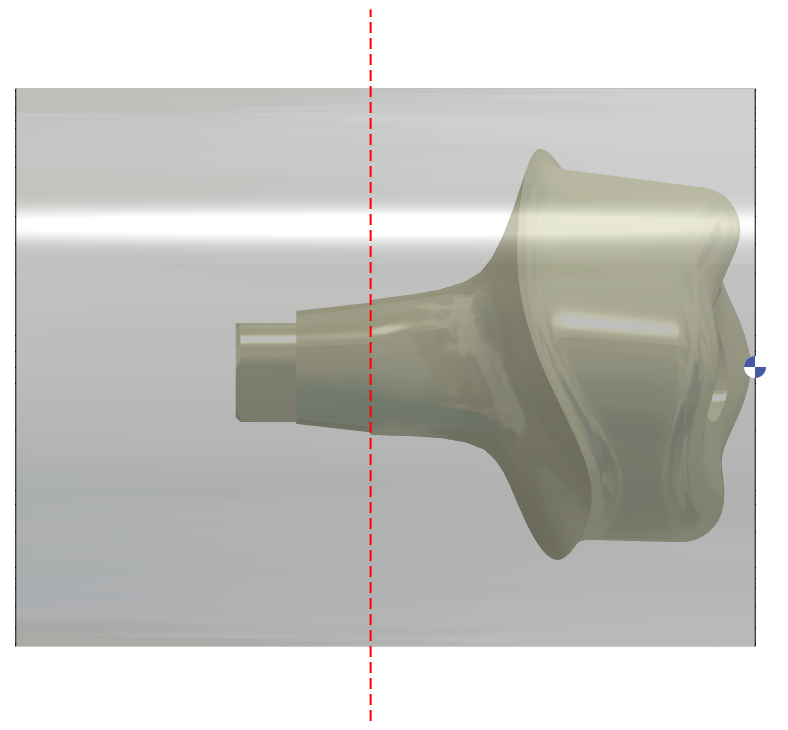

Acil durum sınırına bağlı olarak minimum freze kaba işlemeyi sınırlamak için ofset

Freze kaba işlemenin güvenlik mesafesi

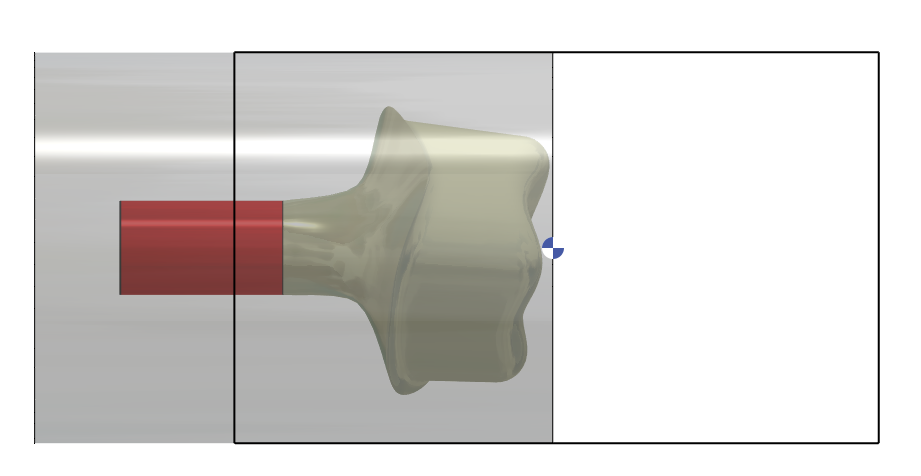

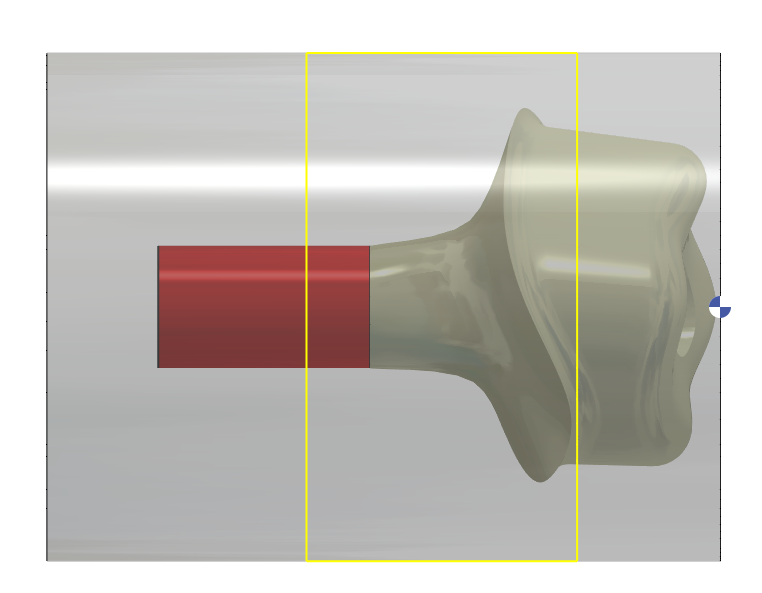

Freze kaba işleme alanı genişliği

Freze kaba işleme alanının varsayılan genişliği

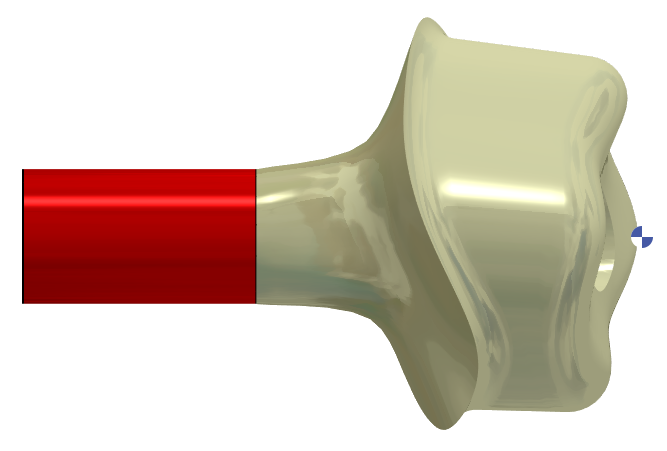

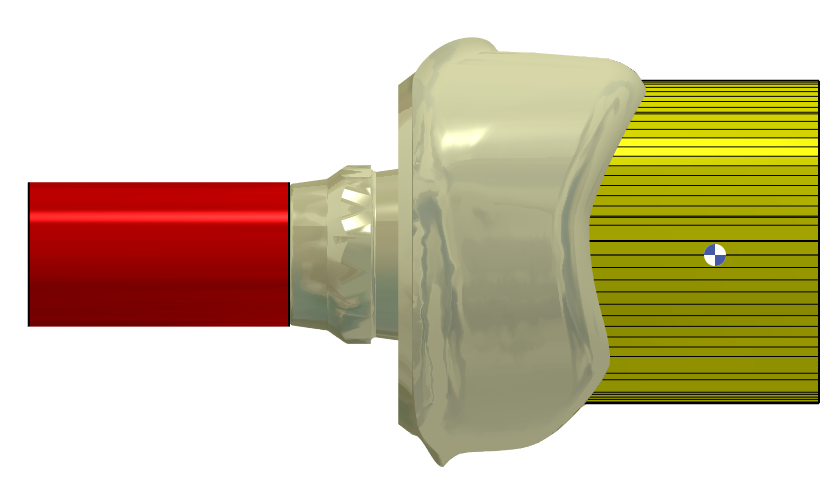

Koruma silindirinin varsayılan uzunluğu

Oluşturulan koruma silindirinin varsayılan uzunluk değeri

Torna profilinin sonu için açı

Torna profilinin sonu için varsayılan açı değeri

4 eksen bitirme için limit değeri

Delik tanımada, çapı bu değerden küçük veya eşit olan silindirik yüzeyler delik olarak kabul edilir

4 eksen Sınırı modu (Mutlak / Yüzeye göre Göreli Sınır)

Mutlak negatif değer olmalıdır

Göreli zaman kazanmak ve aynı alanda 2 takım yolu olmaktan kaçınmak için kullanılır

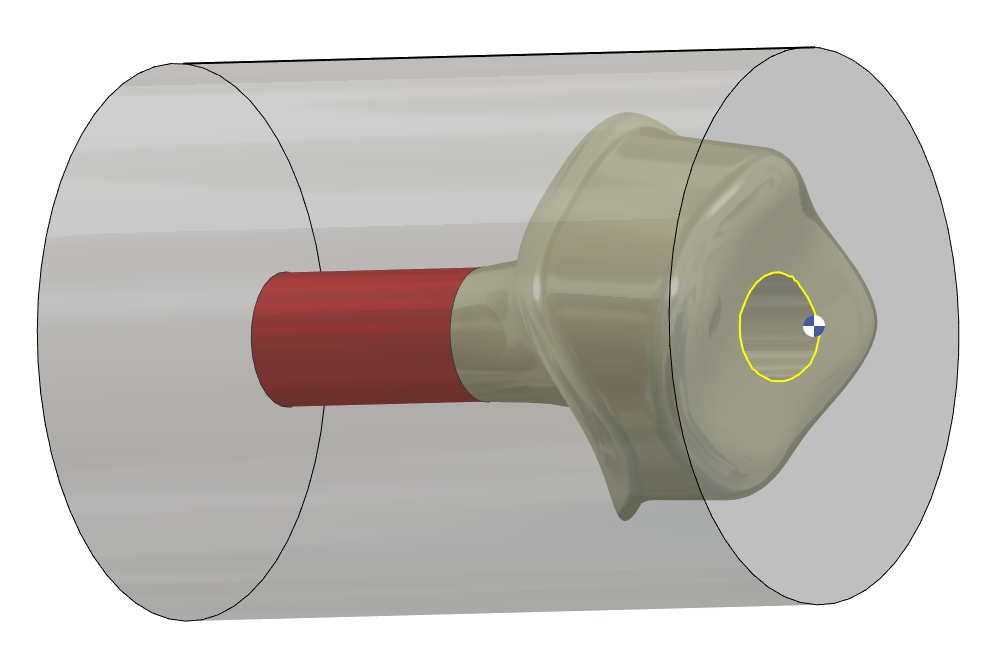

Delik koruma silindiri ofset varsayılanı

Oluşturulan delik koruma silindirinin varsayılan ofset değeri

Delik koruma silindiri çapı varsayılanı

Oluşturulan delik koruma silindirinin varsayılan çap değeri

Bağlantılı delme işleme içeren klasör

Delme işlemesini içeren klasörü belirtin

Bağlantılı alan işleme içeren klasör

Alan işlemeyi içeren klasörü belirtin

Varsayılan olarak torna profilini basitleştir

Varsayılan olarak basit torna profili oluştur

PCE dosyasını otomatik olarak kaydet

GO2cam dosyası (PCE), STL dosyasıyla aynı klasöre kaydedilir

Acil durum alanının otomatik yerleştirilmesi

Otomatik olarak acil durum alanı oluştur

NC dosyasını otomatik olarak oluştur

NC dosyası hesaplamadan sonra STL dosyasıyla aynı klasöre oluşturulur

1

Stok ve stok için 2B Geometri

20

2B Geometri, 4 eksenli katıların oluşturulmasına yardımcı olmak için kullanılır (Katman 102).

101

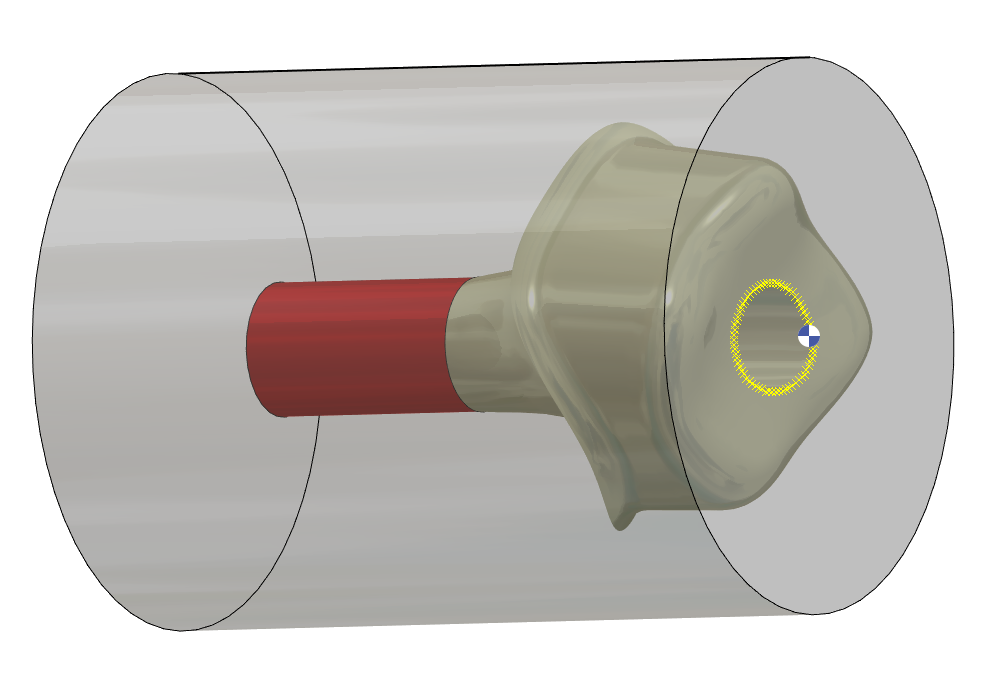

Delikte STL dosyası + Bağlantı alanı koruması + CAP yüzeyi

102

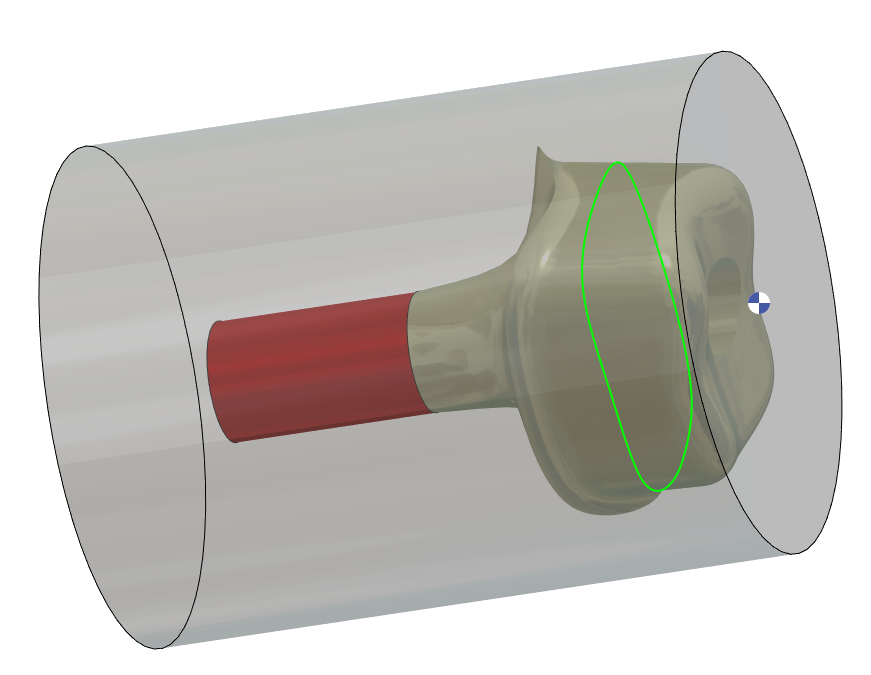

Yüzeyde oluşturulan katı 4X için kullanılabilir

104

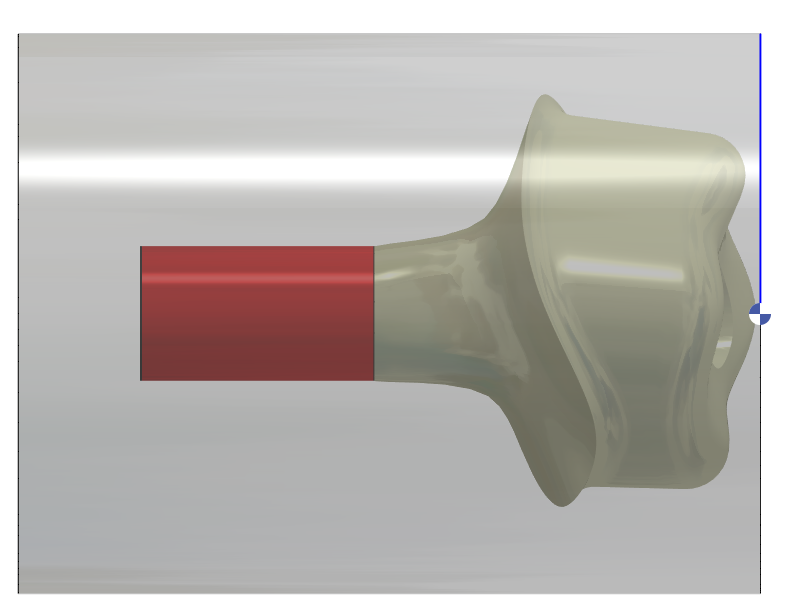

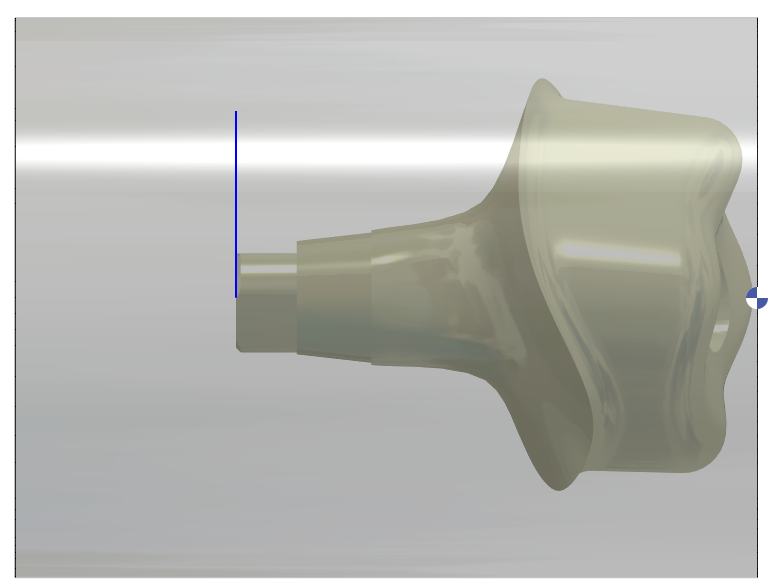

Yüzey Çizgisi

Tornalamada yüzey işlemi için kullanılabilir

105

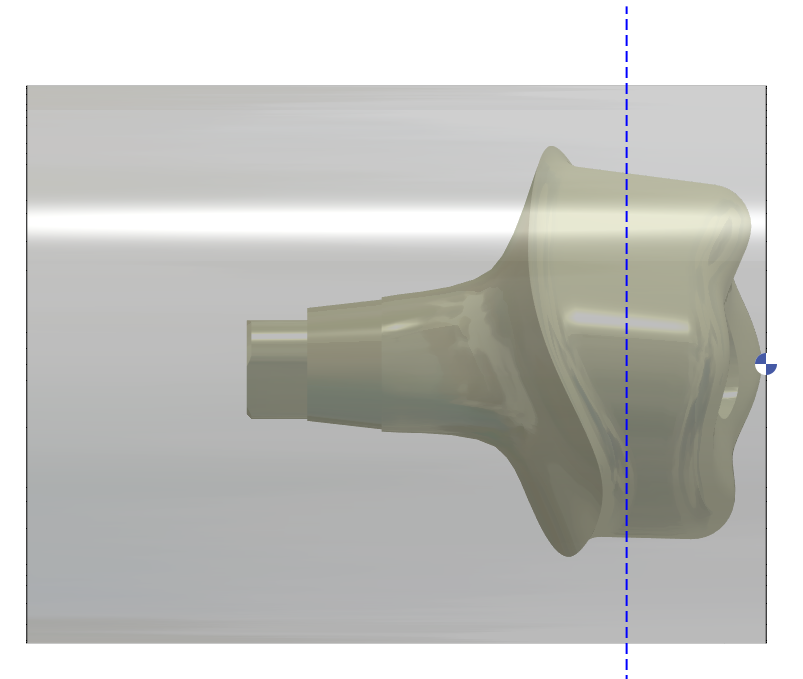

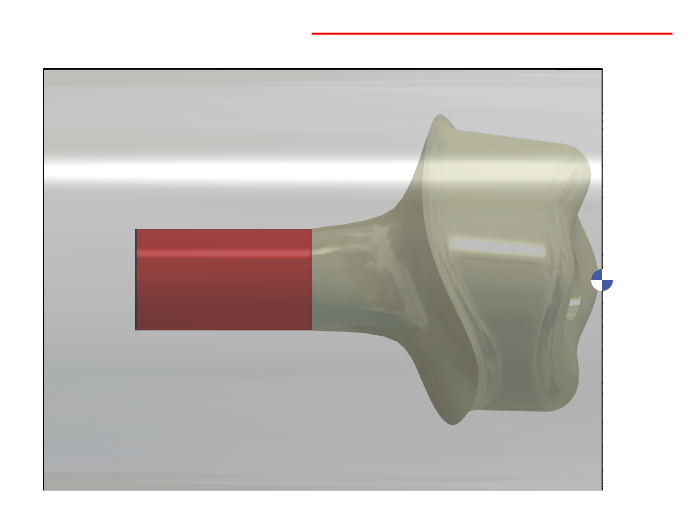

Ayrılma Çizgisi

Tornalamada ayrılma işlemi için kullanılabilir (STL Sonu)

106

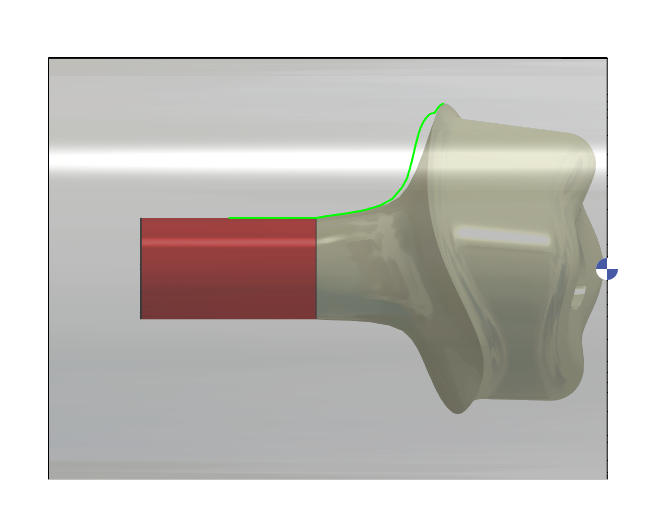

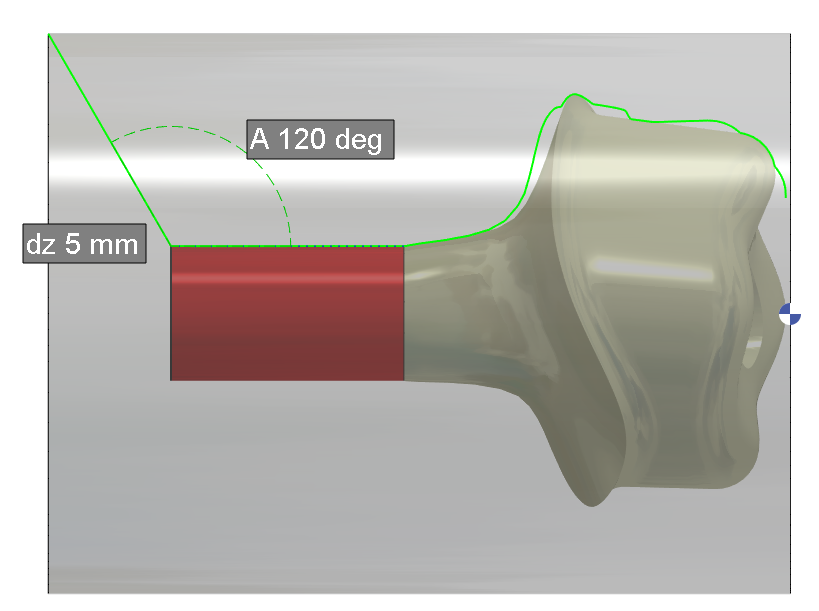

Torna Profili

Bağlantı alanı artı 5 mm ve 120 derece olmadan STL silüetine göre

Uzunluk ve Açı APP içinde sabittir

107

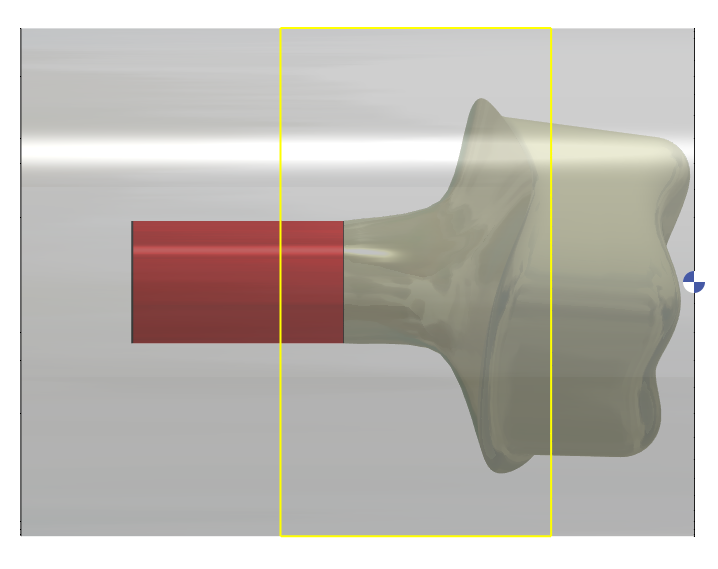

4 eksen takım yolu için sınırlama

Z başlangıcı için parametreler iletişim kutusundan ayarlanabilir

Son her zaman bağlantı alanındadır

109

Geri takımla makineye Torna Profili

(Bazı kullanıcılar, bağlantı alanı ve Kenar Çizgisi arasında kalan işleme işlemini önlemek için bu yöntemi kullandı)

112

DELİK üzerine CAP yüzeyi oluşturmak için nokta

113

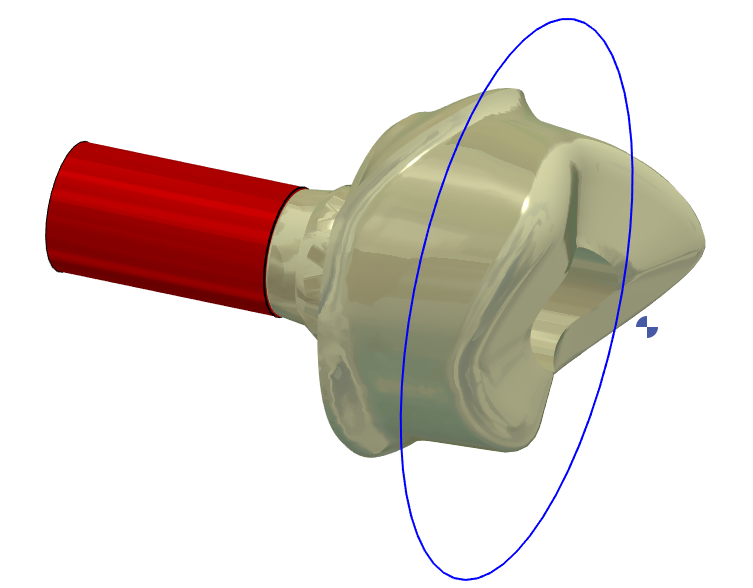

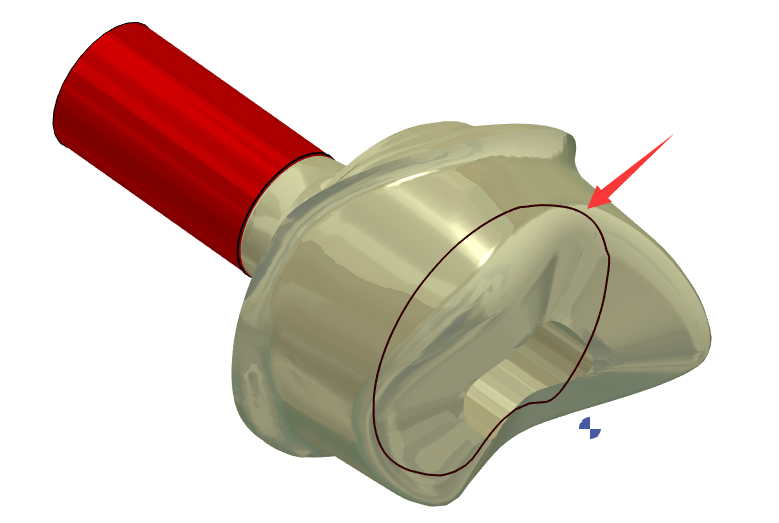

Delik üzerine CAP yüzeyi oluşturmak için eğri

120

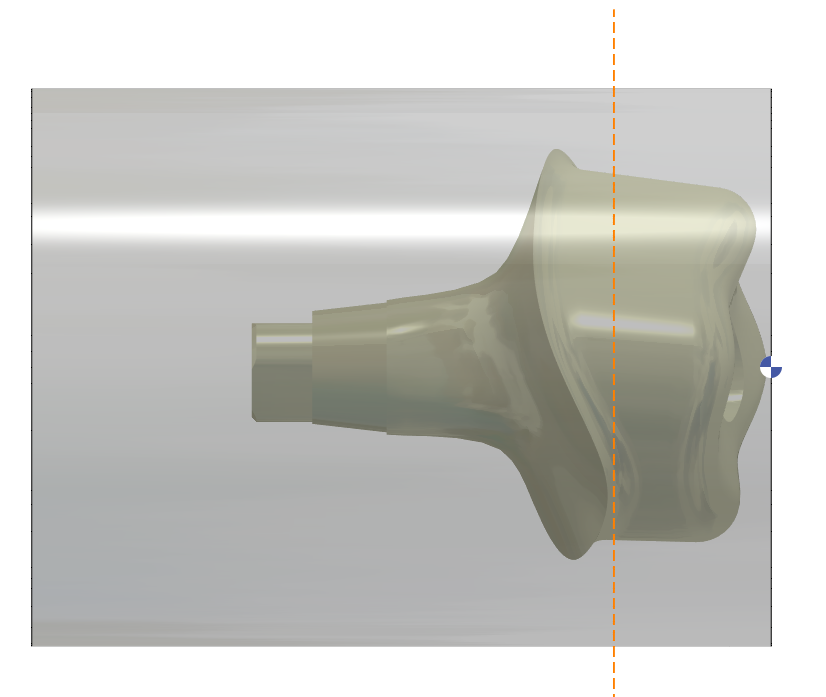

C0 ve C180'de Freze Tekrar Kaba İşleme için limit, Tekrar Çalışma Çizgisine (turuncu) göredir

121

C90 ve C270'te Freze Tekrar Kaba İşleme için limit, Tekrar Çalışma Çizgisine (turuncu) ve Bağlantı Alanına göredir

122

C0 ve C180'de Freze Kaba İşleme için limit, Bağlantı Alanına göredir

123

Eksenel Frezelemeyi sınırlamak için yüzey

124

Eksenel Frezelemeyi sınırlamak için eğri

160

Eksenel Frezelemeyi sınırlamak için Yüzey için 2B geometri kullanılır (Katman 123)

206

Bağlantı alanını tanımlamak için nokta

207

Tekrar Çalışma Alanını tanımlamak için nokta

209

Tekrar Çalışma Alanını tanımlamak için çizgi

210

Eksenel Frezeleme alanını tanımlamak için nokta

211

Eksenel Frezeleme alanını tanımlamak için çizgi

252

Bağlantı Alanını tanımlamak için çizgi
