Bu fonksiyon, işleme öncesi hazırlık aşamasıdır. Diş açma noktası, slug ve mikro slug değerleri ile pasolar arası geri çekilme gibi yararlı işleme bilgilerini içerir. Oluşturma, profil analizine bağlıdır ve işlenecek çok sayıda profiliniz varsa bir seçim kutusu ile çok hızlıdır.

Filtreler iletişim kutusuna, ‘Diş açma noktası’ adlı yeni bir varlık türü ekledik.

Bu, diş açma noktalarını geometrik noktalardan ayırmaya olanak tanır.

Auto threading on profiles [1]

Manual threading point [2]

Inclined threading [3]

Select the function: Auto threadings on profiles [1]

Enter the çap [4] of the threading point and the ofset mesafe [9] (resimlerde 1) relative to the shape.

arasından seçim yapın matkap veya ponç şeklin içine veya dışına diş açma noktasının konumunu belirtmek için. [8]

Diş açma noktası, profilin en uzun eleman boyunca otomatik olarak oluşturulur. Elbette, kutu ile seçim kullanarak birden fazla profilin diş açma noktalarını otomatik olarak oluşturabilirsiniz. [10]

As for the Max çap [11] , it is used in case of machining of circle.

Diş açma noktası, dairenin merkezindedir, 'mesafe' değerine göre profile daha yakındır.

You can define the angle direction [12] “ Otomatik yön ”, “ Sadece dairelerde zorla ” veya “ Tüm şekillerde zorla ”.

Çift Pasolar (2, 4, 6 paso vb.):

Tek Pasolar (1, 3, 5 paso vb.):

Slug [5] ve Mikro Slug [7] : gece ve gündüz stratejilerinde slug (2) tanımı.

Bu mesafe, kısmi pasoları programladığınızda kalan malzemedir. Gece stratejilerinde, parçanın sertliğini ve işleme kalitesini sağlamak için değer daha büyük olabilir, çünkü parçayı korumak için bir mikro slug (3) de tanımlayabilirsiniz.

Tüm kısmi pasolar, bu slug değerine göre gece yapılabilir. Daha sonra stratejilerde otomatik olarak bir durma programlanır.

Son bitirme pasoları sonunda sabahları yapılır.

Mikro slug'un konumu, paso sayısına göre değişir ( tek veya çift (numara).

The machining strategies enable to manage this case. Please read the chapter Takım Yolu Tipi .

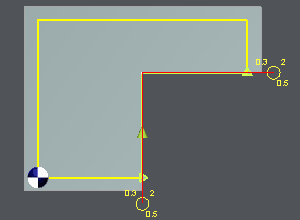

Örnek 1 : taslakta nokta yok, GO2cam profili analiz eder ve girdiğiniz parametrelere bağlı olarak diş açma noktasını oluşturur.

Ekranda alt kısımda bir mesaj, noktaların oluşturulduğunu doğrular. Bazen oluşturma mümkün değildir, bu mesaj kutusunda bilgilendirilirsiniz. Burada 4 mm'lik ofset, çok küçük 2 şekil için mümkün değildir. Ofset değerini değiştirmeniz veya noktaları manuel olarak oluşturmanız gerekecektir.

Örnek 2 : taslakta birçok nokta var, GO2cam profili analiz eder ve girdiğiniz parametrelere bağlı olarak en uygun noktayı kurtararak diş açma noktasını oluşturur.

Ekranda alt kısımda bir mesaj, diş açma noktasının talebinizle ilgili olarak doğru olduğunu doğrular.

Bir DXF dosyası içe aktarırken diş açma noktalarının nasıl kurtarılacağı hakkında bir video izleyebilirsiniz:

Konum ve boyut :

Noktanın konumunu, koordinatlar girerek veya ekranda bir noktayı tıklayarak belirtin.

Gerekirse (kutuyu işaretleyin), çap Diş açma noktasının. Çoğu zaman, manuel diş açma noktası malzemenin dışında olduğundan, daha sonra işlenmesi için çap oluşturmak gerekli değildir.

Teknolojik parametreler:

• Geri çekme: Programlanmış tel hareketi her geçiş arasında stratejide tanımlanmıştır. Bu mesafe, parçanın üzerinde iz bırakılmasını önler.

• Salyangoz ve Mikro Salyangoz: tanım aşağıdaki gibidir parça 1/

İşlemede Seçim:

İşleme seçiminde, Yaklaşma ve Geri Dön Diş açma noktalarını belirtmek için simgeler.
