Bu komut, öğeleri ölçmeyi ve değiştirmeyi ve herhangi bir zamanda, herhangi bir öğe türü hakkında bilgi almayı sağlar.

Dört kullanım modu mevcuttur:

Manuel ölçüm

Katı üzerinde ölçüm

Profil üzerinde ölçüm

PMI analizi

Bu modlar bağlamsaldır: parçada katı yoksa, dinamik ölçüm komutta görünmez. Ancak bir veya daha fazla katı varsa, dinamik ölçüm komutun varsayılan modudur.

Manuel ölçüm

Manuel ölçüm sunar iki tür bilgi :

  1. iki öğe arasındaki ölçü

  2. öğenin özellikleri hakkında bilgi

İki öğe arasındaki ölçü

Şu şekilde yapılabilir: tel kafes geometrisi, katı köşe, işleme stoğu, takım yolu .

Diyalog alanında yapılan seçime göre, ekranda ve bilgi penceresinde çeşitli ölçümler görüntülenir:

  • İki öğe arasındaki doğrudan mesafe (D)

  • X, Y ve Z eksenlerindeki mesafeler

  • Geçerli düzlemde ifade edilen konumlandırma açıları

Bir DXF dosyasından alınan 2B geometrinin ölçümü:

Bir katı üzerinde, katı ölçümünün bulamayacağı değerleri elde edebilirsiniz: burada, deliğin merkezinin sarı yüze göre konumu, X ekseninde 76 mm. Bunun için, delik merkezine ve ardından katı köşesine tıklayın.

Öğenin özellikleri hakkında bilgi

Bunun için, ekrandaki öğeye tıkladıktan sonra, iletişim alanındaki 'Öğe Özellikleri' düğmesine tıklayın. Elde edilen bilgiler, seçilen öğenin türüne göre farklılık gösterir. Örneğin, doğrusal geometrik öğeler (segment, çizgi) için GO2cam, XY düzlemindeki konumlandırma açısını ve segmentlerin uzunluğunu görüntüler.

Bu değerleri görüntülemek mümkündür kartezyen modu veya polar modu : arka plan ekranında sağ tıklama ile açılır menüyü görüntüleyin ve ardından Polar ölçümleri seçin.

Katı üzerinde ölçüm

Dinamik ölçümün üç amacı vardır:

  1. katı yüzeylerde mesafe ve açıları ölçün

  2. ölçülen değerleri değiştirin (katı topolojisine uygun olarak)

  3. ölçülen değerlere toleranslar verin

Katı yüzeylerde mesafe ve açıları ölçün

Bu işlem katılara ve işleme stoğuna uygulanır. Bu, yüzeylere tıklamayı ve çok sayıda ölçüm moduna erişmeyi sağlar.

Semboller de seçilebilir. Böylece, stok veya parça ile mengene veya kelepçeler arasındaki mesafeyi ölçebilirsiniz!

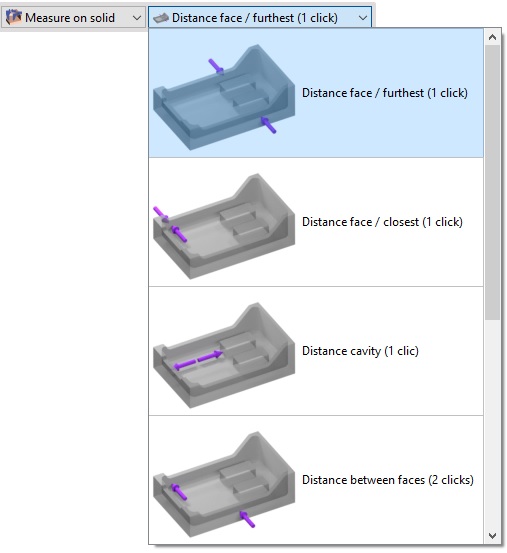

İçin katı üzerinde ölçüm modu, seçeneklerin listesi artık, eylemi için gerekli kendi kendini açıklayan diyagramlar ve tıklama sayısı ile bir birleşik kutuda görüntülenir.

Aşağıdaki bazı örnekleri bulun:

  • Mesafe yüzü / en uzak tıklanan yüz ile en uzak yüz arasındaki mesafeyi bilmeyi sağlar,

  • Mesafe yüzü / en yakın örneğin bir duvarın kalınlığını hesaplamayı sağlar,

  • Mesafe boşluğu bir cebe bir taraftan karşı tarafa kadar olan genişliği hesaplar,

  • diğer modlar 2 yüzey arasındaki hesaplamaları sağlar.

Seçtikten sonra arka planda sağ tıklayarak seçeneklere de erişilebilir.

Ekran: mor oklar seçilen yüzleri belirtmek için görüntülenir. Stok seçildiğinde, ok gri renkte görünür. Daha sonra, örneğin, çıkarılacak malzeme miktarını belirlemek için katı parça ile stok arasında ölçümler alınabilir.

Topolojik Bilgiler

Bu mod gerçekten bir ölçüm değildir, ancak elde etmeyi sağlar katı yüzeyler hakkında bilgi.

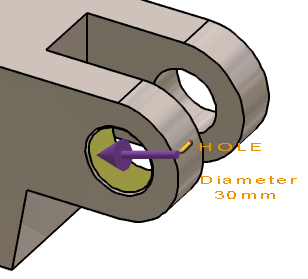

İmleci bir yüzeye hareket ettirin ve türünü (düzlem, silindir), yönünü (dikey, yatay, konik…) ve bazen bir değer (yarıçap, açı,…) görüntüleyecektir.

Bu komut, hem tasarım ortamında hem de geometri veya takım seçerken işleme menülerinde kullanılabilir. Sağlanan bilgiler, örneğin, uygun takımı seçmede yardımcı olabilir.

Topolojik bilgi tablosu:

Yüz tipi

Görüntülenen bilgiler

Düzlem

Dikey, Yatay, Konik, Ters açı

Silindir/ Yüz

Yarıçap

Delik

Konik ise yarıçap + açı

Konik

Açı, maksimum yarıçap ve minimum yarıçap

Halka

Radii

Bspline / İzole Yüzeyler

Mini eğrilik yarıçapı

Kullan

Bir ölçü modu seçip yüz(ler)e tıkladığınızda, değer ekranda görüntülenir. Eğer bir 'kalem' sembolü görünürse, değeri değiştirebileceğiniz bir Hızlı Düzenleme menüsüne girmek için tıklayın.

Clevis'in iki kolu arasındaki ölçü 40 mm değerini verir.

Kullanılan ölçü modu, tek tıklamayla 'Mesafe Boşluğu'dur, ancak 'yüzler arası mesafe' de olabilirdi.

Ölçülendirmeye tıklamak, değişiklik için Hızlı Düzenleme kutusunu açar.

Then enter 32 mm. The button on the right shows a single arrow. It means that the modification is applied in one direction, according to the face clicked.

(veya 'yüzler arası ölçü' durumunda ilk tıklanan yüz).

Düğmeye tıklayarak, çift ok görüntülenir ve değişiklik simetrik olarak uygulanır.


▶️ Değerleri değiştirmek için kontrol komutunun nasıl kullanılacağını gösteren bir videoyu izleyin:

Use of Control command to modify solid geometry-20240814-104149.png

Özellikler

  • Bu seçenekler bağlamsaldır, ölçü moduna ve seçilen öğeye göre görünür:

  • Bir taraf/Her iki taraf: yukarıda açıklandığı gibi, bir yönde veya simetrik olarak bir değişiklik uygulayın.

  • Benzer yüzlerin seçimi: bu seçenek, mevcut öğeden tüm özdeş öğelere eylemleri tekrarlamayı sağlar! Bir delik veya oluk değiştirilir veya tornalamada bir tolerans atanırsa, bu komut aynı değişikliği tüm benzer geometrilere uygulamak için kullanılabilir.

  • Zincirleme radyüsler: bu seçenek, bir radyüsün ve tüm teğet radyüslerin radyüsünü değiştirme olanağı sağlar.

  • Öğeler: 'Topolojik bilgi' modu kullanılırken, bazı öğeler doğrudan geometri değil, türleri olarak tanınır, örneğin tornalamada Delikler ve Kama yuvaları

Tolerans

Aynı işlemle, bazı değerlere toleranslar uygulayabilirsiniz. 6g6 örneğini ele alalım:

  • Tolerans g6 1 numara gir 5.992 .

  • If g6- girildiğinde, alt değer uygulanır: 5.988 .

  • If g6+ girildiğinde, üst değer uygulanır: 5.996 .

  • Tolerans aralığı da belirtilebilir. Örneğin, 6IT(-0.15, +0.05) applies the average value: 5.95 .

Delik çapı 30 mm.

Tolerans

Geometriye ortalama değer uygulanır: D30.011 mm

▶️ Bu video, GO2cam'in katı düzenleme ve özellikle frezeleme toleransları ile ilgili en büyük güçlü yönlerinden birini göstermektedir:

Modification of solid and adding Tolerance.png

▶️ Değişiklik Yap ve Tolerans tornalama katı üzerinde bir video izleyin:

Profil ölçüsü

Enables the outside threading Profilleri kontrol et ve bazı önemli bilgileri alın.

Önce sınırlayıcı kutu ile veya başlangıç ve bitiş öğelerini tanımlayarak bir profil oluşturun.

Profil oluşturulduktan sonra:

Ekranda bazı bilgiler görüntülenir, profil üzerinde: profil numarası, Z yüksekliği, radii değerleri.

Bilgi

  • Basitleştirilmiş bir iso, takım yollarının hesaplanmasını sağlar,

  • Profilin ana özellikleri: element sayısı, boy, minimum yarıçap, maksimum yarıçap, vb.

Katı Yerleşimini Kolaylaştır Iso:

Profilin ana karakteristikleri:

Kullanıcı erişimi Profil ölçüsü seçeneği için farklı modlar, açılır listeden kullanılabilir. İşleme modu:

Otomatik

Siluet Cep

Taban Yüzey

Yan Yüz

Siluet

Tel Kafes

Profil

Kinematik analiz

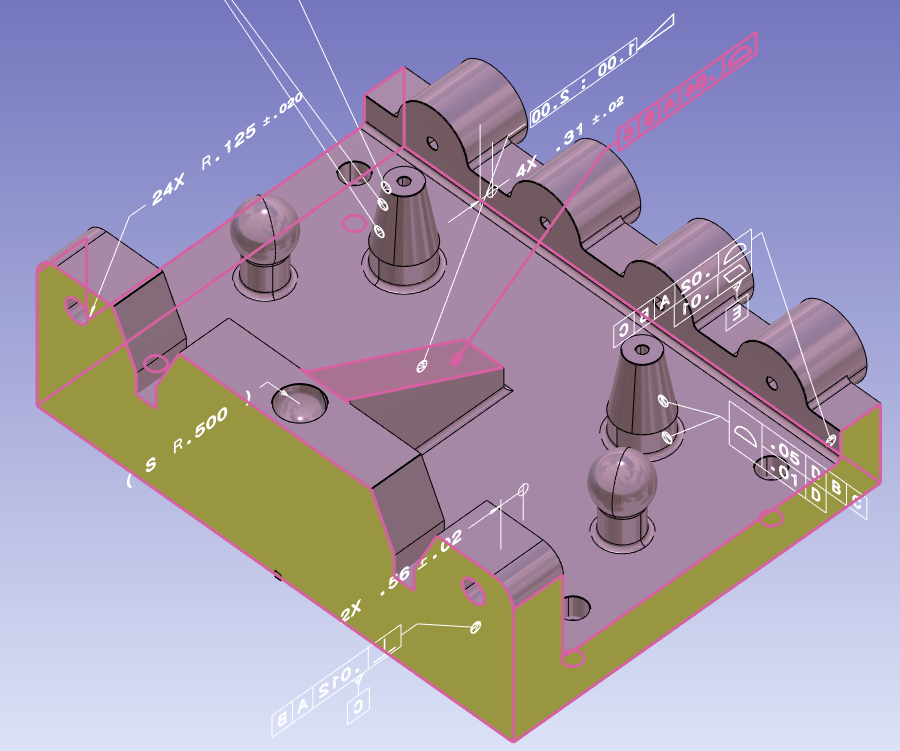

GO2cam ayrıca CAD dosyalarından PMI okuyabilir. Kontrol'de, PMI analizi seçilen her ölçü için ilgili yüzleri gösterebilir.

PMI Analysis.png

PMI'da, değeri değiştirmek için iki katı yüzey arasındaki ölçümü çalıştırmak için yeni bir fonksiyon. Bu sadece mesafelerin ve çapların açıklamaları için çalışır.

Parça Bilgisi'nde eklenen PMİ türleri

The detail of number of PMIs by type is given::

Ölçülendirmeyi Düzelt
Grafik güncelleme
Geometrik tolerans
Referans

Ölçülendirmeyi Düzelt, yalnızca Ölçüler (anlambilim) ile çalışır

Types of PMI.png
