Sunum

Definition: İki işleme işlemi arasına bir CNC fonksiyonu ekleme.

Bazı durumlarda, ISO programındaki tekno döngülerini oluşturmak için son işlemci özelleştirilmelidir. Ayrıca, makineler bazı özel fonksiyonları sistematik olarak işleyemez, daha fazla bilgi için lütfen bizimle iletişime geçin.

Bu ek fonksiyonlar frezeleme, tornalama ve tel erozyon için farklıdır:

Frezeleme Fonksiyonları Listesi

Tornalama Fonksiyonları Listesi

Tel Erozyon Fonksiyonları Listesi

Bir tekno fonksiyon oluşturmak için

1/ Sağ tıklayın satırda İşleme işlem ağacında.

2/ Üzerine tıklayın Tekno Fonksiyonlar.
İletişim çubuğundaki parametreleri doldurun; işlemin adı, fonksiyon türü, zaman (zaman hesaplaması için kullanılır).

3/ Bazı tekno fonksiyonlar bir NC Blok Makrosu ile tamamlanabilir

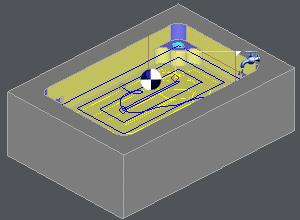

4/ İşlem ağacında, eklediğiniz tekno fonksiyonu (bu durumda Kaba İşleme) öncesindeki döngüye tıklayın. Tekno fonksiyon bir döngü gibi tepki verir ve işlem ağacında erişilebilir.

Fonksiyon, konumunda bir simgeyle gösterilir.

Fonksiyon Listesi

1/ Frezeleme Fonksiyonları

Simge

Şartname

Durdur : Bir durdurmanın etkinleştirilmesi (son işlemcinin yorumuna bağlıdır)

Soğutucu : Teknolojide tanımlanabilecek olandan farklı bir soğutucunun etkinleştirilmesi

Paletleme : Palet değişiminin etkinleştirilmesi (Kontrol Cihazının yorumuna bağlıdır)

Mutlak HAYIR : Takım yollarında bağıl modun etkinleştirilmesi

Mutlak EVET : Bağıl modun devre dışı bırakılması

İsteğe bağlı EVET : İsteğe bağlı blokların etkinleştirilmesi (Kontrol Cihazının yorumuna bağlıdır)

İsteğe bağlı HAYIR : İsteğe bağlı blokların devre dışı bırakılması

Bekleme : Numara verilmiş bir beklemenin etkinleştirilmesi

Yorum : Kullanıcı yorumu ekleme

NC bloğu : Bir N bloğu ekleme

PP Kelime : Belirli bir işlemin çağrılması

2/ Tornalama Fonksiyonları

Simge

Şartname

Besleyici : Çubuk beslemesinin çağrılması

Parça toplayıcı : Parça işlemesinin sonunda toplayıcının çağrılması

Takım tutucu yönlendirme : B ekseninin indekslenmesi

Punta Merkezini Getir : Punta merkez pozisyonu + destek

Punta Merkezini Sıkıştır : Sıkıştırma için punta merkezinden çıkış

Punta Merkezini Gevşet : Punta merkezinin geri çekilmesi (gevşetme)

Punta Merkezini Çıkar : Punta merkez pozisyonu + destek geri dönüşü

Sabit Desteği Getir : Sabit desteğin Z pozisyonu + destek

Sabit Desteği Sıkıştır : Sabit desteği sıkıştırma

Sabit Desteği Gevşet : Sabit desteği gevşetme

Sabit Desteği Çıkar : Sabit desteğin geri dönüşü + destek

Durdur : Bir durdurmanın etkinleştirilmesi (son işlemcinin yorumuna bağlıdır)

Soğutucu : Teknolojide tanımlanabilecek olandan farklı bir soğutucunun etkinleştirilmesi

Mutlak HAYIR : Takım yollarında bağıl modun etkinleştirilmesi

Mutlak EVET : Bağıl modun devre dışı bırakılması

İsteğe bağlı EVET : İsteğe bağlı blokların etkinleştirilmesi (Kontrol Cihazının yorumuna bağlıdır)

İsteğe bağlı HAYIR : İsteğe bağlı blokların devre dışı bırakılması

Bekleme : Numara verilmiş bir beklemenin etkinleştirilmesi

Yorum : Kullanıcı yorumu ekleme

NC bloğu : Bir N bloğu ekleme

PP Kelime : Belirli bir işlemin çağrılması

3/ Tel Erozyon Fonksiyonları

Simge

Şartname

Durdur : Bir durdurmanın etkinleştirilmesi (son işlemcinin yorumuna bağlıdır)

Soğutucu : Teknolojide tanımlanabilecek olandan farklı bir soğutucunun etkinleştirilmesi

Tel diş çekme

Tel kesme

Kalınlık

Jeneratör Açık

Jeneratör Kapalı

İsteğe bağlı EVET : İsteğe bağlı blokların etkinleştirilmesi (Kontrol Cihazının yorumuna bağlıdır)

İsteğe bağlı HAYIR : İsteğe bağlı blokların devre dışı bırakılması

Bekleme : Numara verilmiş bir beklemenin etkinleştirilmesi

Tekno Tablosu : 2 işlem arasında kesme koşullarının değiştirilmesi

Yorum : Kullanıcı yorumu ekleme

NC bloğu : Bir N bloğu ekleme

PP Kelime : Belirli bir işlemin çağrılması
