Bu seçenek, farklı amaçlar ve davranışlarla çeşitli işleme çevrimlerinde kullanılır.
Lütfen ekranın sağ tarafındaki ağaç kullanın.
Cycle: Finiş Kanalı / Finiş Çap/Yüz
Finiş Kanalı Tanımı
Yan/Yan Finişleme durumunda, bu seçenek 2 bitiş geçişi arasında bir üst üste binme tanımlamayı sağlar .
Kurallar
-
Üst üste binme yalnızca oluğun düz bir tabanı varsa yapılır .
-
Değeri korumak için yeterli yer yoksa, üst üste binme daha küçük bir değerle yapılır .
Lütfen aşağıdaki örneklere bakın: 3 mm'lik bir üst üste binme tanımlıyoruz .
|
1. Oluk, 6 mm genişliğinde düz bir tabana sahiptir . |
Bitişin ilk tarafı |
Bitişin ikinci tarafı: 3 mm'lik üst üste binme korunur . |
|
|
|
|
2. Oluk, 1 mm genişlik . |
Bitişin ilk tarafı |
Bitişin ikinci tarafı: üst üste binme 3 mm'lik üst üste binme korunamıyor, ancak üst üste binme yine de yapılır (0,5 mm) |
|
|
|
|
3. Oluğun düz bir tabanı yoktur |
Bitişin ilk tarafı |
Bitişin ikinci tarafı: üst üste binme hiç yapılamaz . |
|
|
|
Finiş Çap/Yüz Tanımı
Üst üste binme, işlenecek iki ardışık eleman arasındaki bir dışa taşmadır.
Bu seçenek, seçilen işleme moduna göre birincil geçişleri kısaltmayı sağlayan Geri Çekme parametresiyle yakından ilgilidir.
İşte yapılandırmayla ilgili bazı örnekler: Önce Yüz Sonra Çap (Bitirme Önceliğinde) .
Sarı takım yolu önce yapılır, ardından takım geri çekilir ve son olarak yeşil takım yolu yapılır.
|

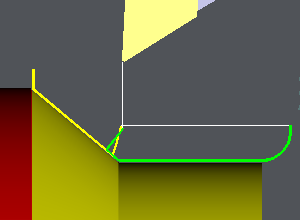

Üst üste binme = 1 mm Geri çekme = 0 mm 'Yeşil' yol, tanımlanan üst üste binme değeriyle sarı yolu üst üste bindirir. |
|
|

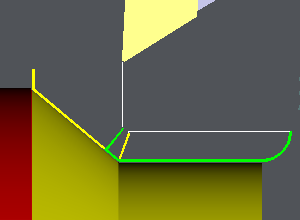

Üst üste binme = 1 mm Geri çekme = 0,5 mm Sarı yol, köşeye biraz malzeme bırakmak için 0,5 mm daha kısadır. Yeşil yol, sarı takım yolunu üst üste bindirerek şekli tamamlar. |
|
|

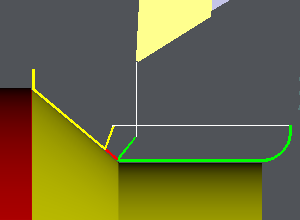

Üst üste binme = 0 mm Geri çekme = 1 mm Bu durumda, şekil doğru bir şekilde tamamlanmaz! |
|
