Giriş

Bu sayfa, torna makinesi için bir ayna oluşturmayı açıklamaktadır.

(blue star) Sayfanın altındaki bir videoyu izleyin: Buraya Tıklayın


Takımlar, semboller, makine vb. için oluşturma işlemi, etkileşimli eksen sistemi ile daha akıcı hale geldi.

  • Ok - seçilen eksen yönünü ters çevirir

  • Harf - seçilen eksenin farklı bir yöne yeniden konumlandırılmasını sağlar

  • Orijin - eksen sisteminin başka bir orijine taşınmasını sağlar.

(blue star) İşlem oluşturma hakkında bir video izleyin.

Help - Symbols Creation with Interactive axes-20250218-061726.png

Ayna Oluşturma

Ana Sayfadaki "Sıkma / Takım Tutucular" modülünü seçin.


GO düğmesini tıklayın

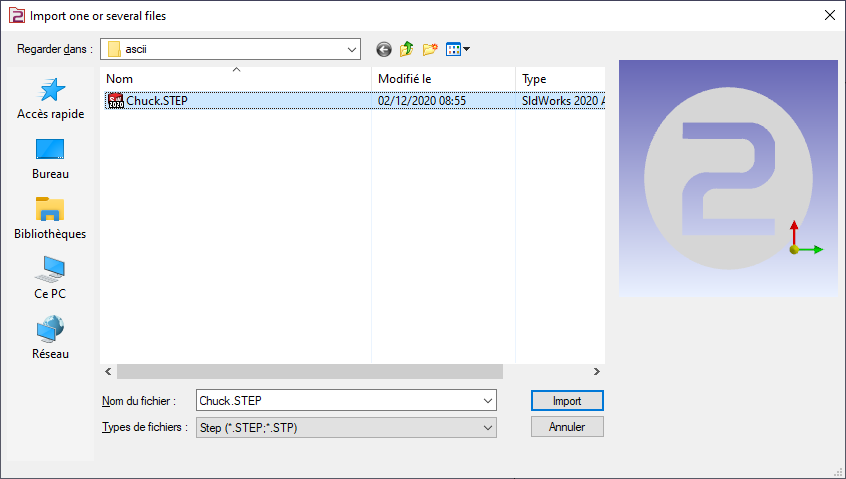

İçe aktarılacak dosyayı seçin

Katıya uygulanacak içe aktarma seçeneğini seçin.

"Uygula"yı tıklayın

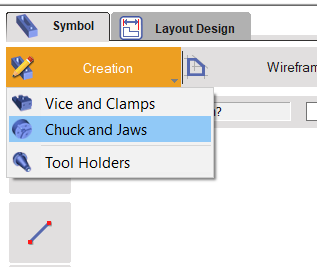

"Oluşturma" sekmesini ve ardından "Torna aynası" menüsünü tıklayın

Eksen sistemi oluşturmak için komutu tıklayın

Eksen sisteminin konumunu tanımlamak için takımı seçin

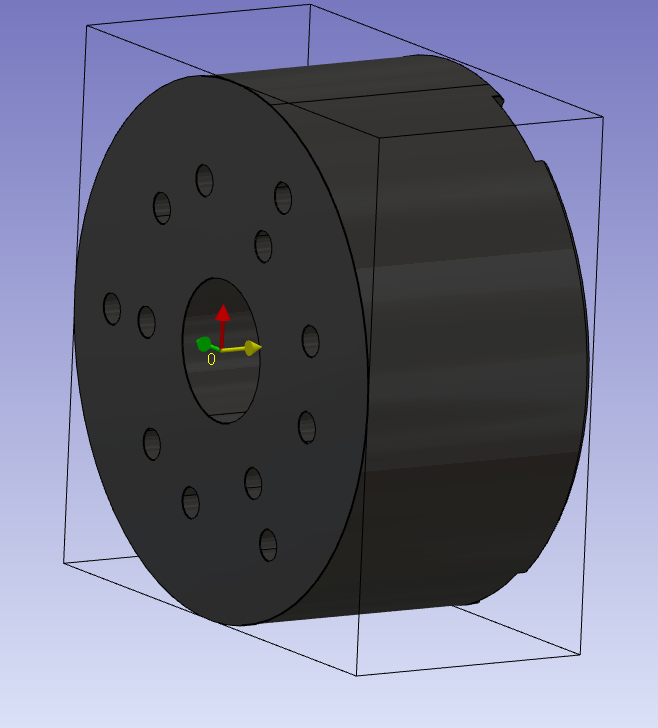

Eksen sistemini 0 tanımlayın.

Bu eksen sistemi, aynanın makinenin iş parçası montaj desteğine monte edildiği nokta olacaktır.

Z ekseni, dönüş eksenini tanımlar.

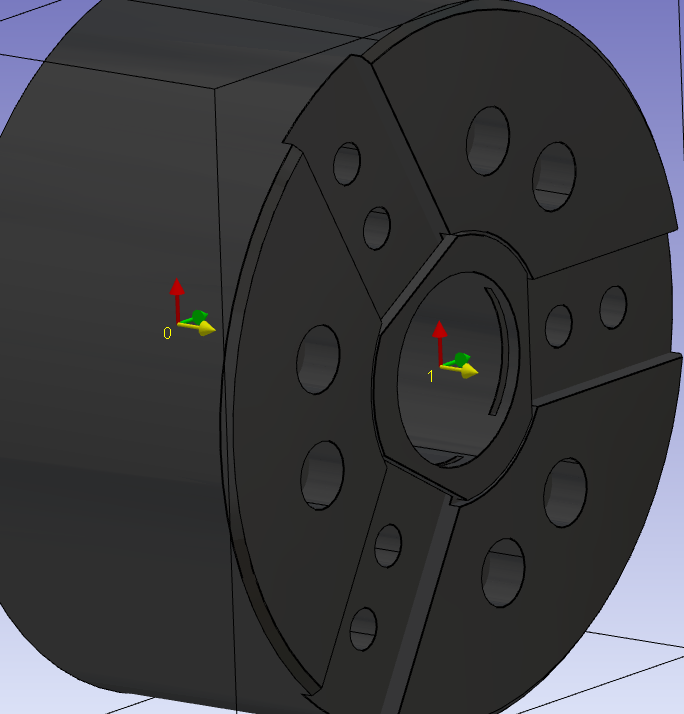

Eksen sistemi 1'i oluşturmak için aynı komutu uygulayın.

Orijin konumu, ayakların monte edileceği yüzeyi tanımlayacaktır.

Z ekseni, eksen sistemi 0 ile aynı olmalıdır.

X ekseni, torna düzleminin X ekseniyle hizalanacaktır. Ayrıca ilk ayağın konumunu da tanımlayacaktır.

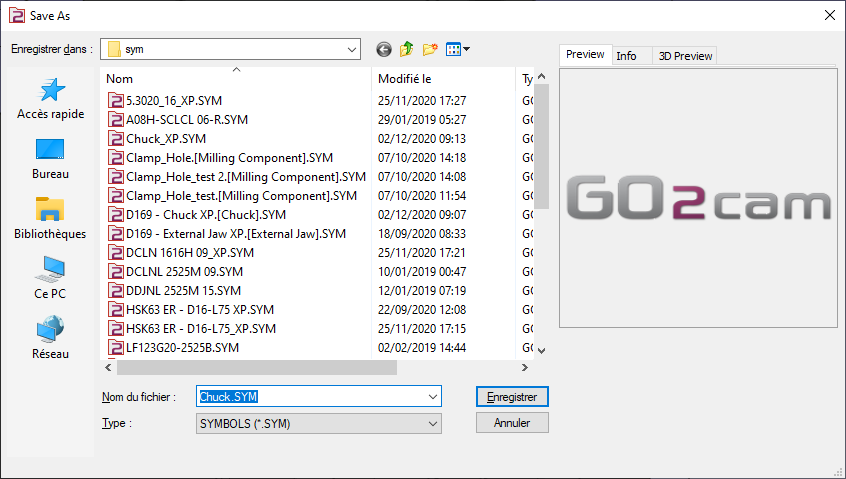

Dosyayı GO2cam'de kullanılmak üzere kullanıcının sembol klasörüne kaydedin.

Temel noktalar

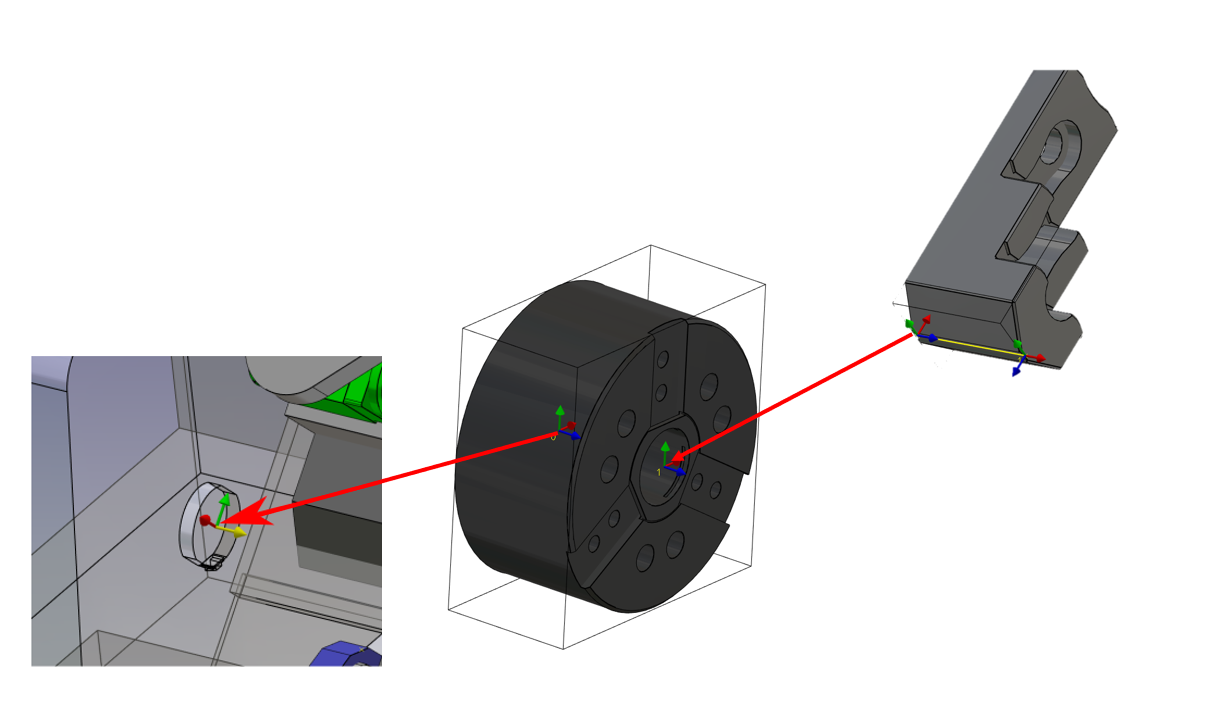

  • Eksen sistemi 0, iş parçası montaj desteğine monte edilen noktadır.

  • Eksen sistemi 1, ilk ayağın nereye monte edildiğini tanımlar.

  • İki eksen sisteminin Z ekseni, makinenin dönüş ekseninde yönlendirilir.

(blue star) Ayna hakkında bir video izleyin:
