Çevrimler: millyuGO cep, Cep, Cep + Kontür, Yüzey Cep, Cep tekrar işleme, millyuGO, PAM

Z Adımı (Ap)

Bu, 2 geçiş arasındaki Z artışıdır. Toplam derinliğin kesilmesine karşılık gelir. Artışlı derinlik takımın maksimum geçiş derinliğinden büyükse, bir uyarı mesajı verilir.

Değer 0 olarak ayarlayın ise, takım yolu yalnızca bir geçişe sahiptir ve bu da şeklin tabanında ( taban yüksekliğinde ).

) yapılır. Bu durumda, 'Z Adımlarının Hesaplanması' alanındaki diğer seçenekler işe yaramaz.

Örneğin, cep çevrimiyle ceplerin tabanlarını bitirmeniz gerekiyorsa, Z Adımını 0'a :

  • ayarlayacaksınız. Sağdaki örnekte, 2 farklı taban yüksekliği Z-5 ve Z-8 ile 2 cep yapılır.

  • Kaba işleme işleminden sonra, Yüzey Cep çevrimini kullanarak birkaç yüzeyi işlemeniz gerekiyorsa. Bu, aşağıda örnekte, kahverengi yüzeyleri işleyecek şekilde gösterdiğimiz şeydir.

Üst yüzeyi Z0 işlemesi

2. yüzeyi Z-15 işlemesi

3. yüzeyi Z-8 işlemesi

Geçiş

Ceplerin alt ceplerine ve adalarına göre geçişlerin yönetimi. Geçişleri ceplerin çeşitli yüksekliklerine göre ayarlamayı veya artışı dikkate almayı ve ardından adaları ve cep tabanlarını tekrar işlemeyi seçebilirsiniz. Üçüncü bir seçenek, cep kaba işlendikten sonra bir tekrar işleme geçişi programlamayı sağlar.

Üç seçenek mevcuttur, seçilen seçeneğe göre tekrar işleme parametreleri mevcuttur veya değildir.

The geçiş is adjusted : geçiş artışı, adaların üstünün ve cep ile alt ceplerin altının işlenmesini mümkün kılmak için ayarlanır.

The geçiş is constant : artış dikkate alınır, bir ada ve taban tekrar işleme geçişi programlanabilir.

Mevcuttur Kalan Malzeme : cep daha önce kaba işlenmiştir, yalnızca adaların üstü ve ceplerin altı işlenir.

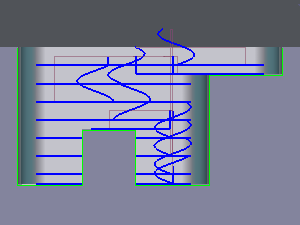

a. The geçiş is adjusted

GO2cam, adaların üstünü ve ceplerin altını işlemek için artış değerini optimize eder. Sonuç olarak, geçiş sabit değildir ve cep tamamen işlenir.

GO2cam, stratejiye girilen artıştan daha üstün bir geçiş asla programlamaz.

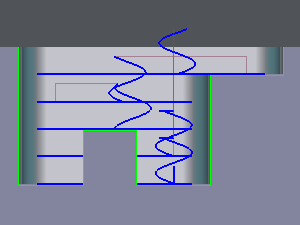

b. The geçiş is constant

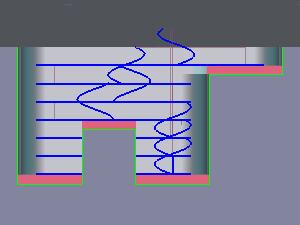

Paso artışı, cep şekli ne olursa olsun dikkate alınır. Eğer adaların üstü ve ceplerin altı bir paso değerine karşılık gelmiyorsa işlenmezler. Aşağıdaki örneğe bakın, kırmızı alanlar işlenmez.

Bu seçeneği seçerseniz, stratejide Ada Tekrar Çalışma ve Taban Tekrar Çalışma olmak üzere 2 parametre görünür. Seçme Evet programlamaya olanak tanır a tekrar çalışma pasosu özellikle alt ceplerin altı ve adaların üstü için.

Özel durum Yanlar konik ise, bir program oluşturabilirsiniz Tepe tekrar çalış Paso Cep kaba işlemesinden sonra, bir ile yapılacak olan Yukarı doğru işleme Hareket

Tekrar işleme yok

Ada ve Alt Yeniden Çalışma

c. Kalan Malzeme

Alanları tekrar işlemek için özel bir paso programlamak istiyorsanız bu seçeneği seçin.

Avantajı, bu tekrar işleme geçişi için takım veya herhangi bir parametreyi değiştirebilmektir.

GO2cam Kalınlık İşlenecek malzemenin

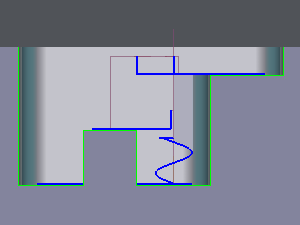

Ada üstünü veya cep altını veya her ikisini de tekrar işlemek isteyip istemediğinizi seçin.

Bu seçeneklerden birini seçmezseniz, çevrimde işlenecek malzeme olmaz ve beklemeye alınır.

millyuGO için özel

Calculation of Z steps(Ap)

  • Ap takımda titreşim oluşturur, bu titreşim Ap çok küçük veya çok büyük olduğu için ortaya çıkabilir.

  • Profili hesapla doğru ap kullanıyoruz Apa = Ap A önerilen

The Apa şuna göre hesaplanır:

  • Alet Çapı

  • Heliks açısı

  • Diş sayısı

Ayrıca direkt olarak click the Apa Tablo tarafından verilen: değer stratejiye uygulanır.


  1. The table shows the value entered in strategy: 2 mm (blue star) Status is kırmızı (blue star) Kötü koşullar

  2. If Z step entered in strategy is 8 (blue star) Status is turuncu (blue star) Kötü koşullar

  3. If Z step entered in strategy is 15 (blue star) Status is yeşil (blue star) İyi koşullar
