Profiller işlemeyi sınırlamak için tasarlanabilir. Dikdörtgen ve elips/daire dahil olmak üzere çeşitli otomatik şekiller mevcuttur ve anında manuel oluşturma da mümkündür.

Sayfanın altındaki bir videoyu izleyin: buraya tıklayın

Simgeye tıklayın; Sınırlama için profil Oluştur/Düzenle, görünüm otomatik olarak 'Üst' görünüme zorlanır,

Seç alan türü : Elips (veya daire), dikdörtgen veya manuel,

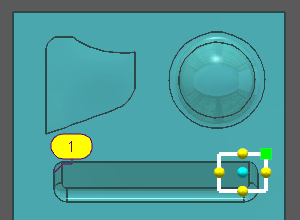

Sınırlama alanını konumlandırmak için parçaya tıklayın: konumlandırıldıktan sonra profil değiştirilebilir.

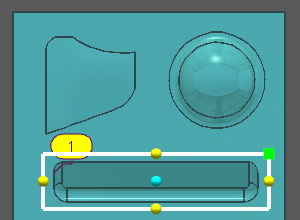

Ayarlama kuralları:

• hareket alanı açık mavi nokta ile,

• uzatmak şekli birkaç yönde sarı noktalarla,

• döndürmek alanı yeşil kare.

Alan oluşturma sırasında çeşitli simgeler mevcuttur:

Eylemi geri alma ve önceki adıma geri dönme yeteneği [1]

Geçerli alanı iptal et [2]

Geçerli alanı doğrula [3]

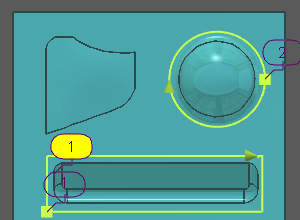

Aynı işleme seçimi için birden çok alan oluşturulabilir.

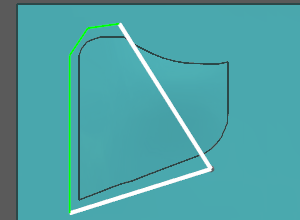

Manuel oluşturma işlemi:

Alan, anında noktalara tıklanarak manuel olarak oluşturulmalıdır. Alternatif olarak, katıların veya geometrinin kenarlarını seçmek için ızgara (CTRL tuşu kullanılarak) çağrılabilir.

• alan türünde Manuel'i seçin,

• tüm noktalara tek tek tıklayın,

• oluşturulan son noktayı değiştirmek için Geri Al'a tıklayın

• tüm alanı iptal etmek için kırmızı çarpıya tıklayın

• alan bittiğinde, yeşil onay işaretine tıklayın

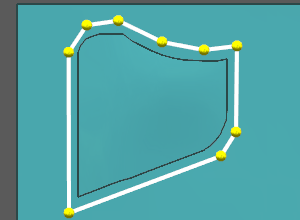

Bu aşamada, çok sayıda ayarlama yapılabilir :

• hareket oluşturulan sarı noktaların her biri,

• ekle mevcut noktalar arasındaki noktalara gerekli noktaya çift tıklayarak.

• PDF Yardım noktalar ile Silgi simgesi

• geri dön önceki adıma Geri simgesi ile

• son olarak, Geçerli alanı yeşil onay işaretiyle doğrulayın

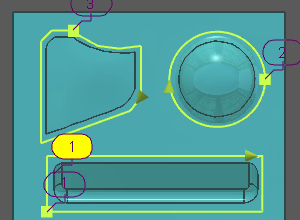

Üç sınırlama alanı tanımlandı: Geometri seçimini bitir.

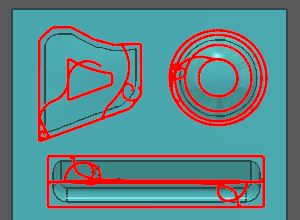

işleme sonucu : strateji sayfalarında <context>Limitation Area</context>'na göre <context>Machining</context> ayarlanabilir: iç, üzerinde, dış vb.

Otomatik Sınırlama Alanı hakkında bir video izleyin.
