Definition
작업평면은 서로 수직인 3방향 X, Y, Z로 정의됩니다. 작업면은 XY이고 공구는 항상 현재 평면의 Z 방향에 있습니다.
GO2cam에 들어가면 이미 평면이 생성됩니다. 밀링 및 EDM에서는 참조 평면 라고 하며, 회전 평면 은 선삭에서 (작업면은 ZX)입니다.
특정 경우(4축 가공과 같이) 부품의 다른 면에 해당하는 새로운 평면을 생성해야 합니다.
모든 필요한 생성 명령이 제공됩니다.
새로 생성된 평면 뷰에서 생성된 평면은 항상 현재 평면이 됩니다 .
하지만 새 평면을 생성해도 현재 뷰는 변경되지 않습니다. 도구>옵션>디스플레이에서 사용할 수 있는 옵션 위치 지정 을 사용하여 이 동작을 변경할 수 있습니다.
특수한 경우는 전개 평면입니다. 현재 평면이 되고 뷰는 또한 변경됨 .
Plane List
|
입니다. 대화형 상태 표시줄에서 기존 작업평면 목록에 액세스할 수 있습니다. 이 목록을 사용하여 다음을 수행할 수 있습니다.
평면의 축 시스템을 마우스 오른쪽 버튼으로 클릭하고 현재 평면으로 정의를 선택하여 평면을 변경할 수도 있습니다. |
|
System of Axis
Display of Workplanes systems of axis
구성
기존 작업평면에 해당하는 축 시스템 표시 를 표시할 수 있습니다. 축 시스템은 평면 # 도 나타냅니다. 이 번호는 평면 목록에서도 찾을 수 있습니다.
디스플레이는 필터 대화상자에서 구성됩니다.
-
현재 평면 축 시스템만 표시하려면 자동 모드를 유지합니다.
-
기존 평면의 모든 축 시스템을 표시하려면 '보이는' 모드에서 아이콘을 선택합니다.
-
축 시스템을 하나도 표시하지 않으려면 '숨김' 모드에서 아이콘을 선택합니다.
색상 규칙
|

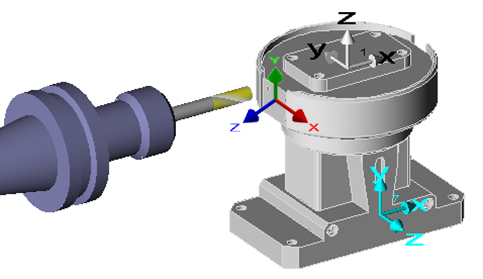

새로 생성된 평면 뷰에서 현재 작업평면 은 3가지 색상으로 표시됩니다. 여기서 현재 평면은 평면 #8입니다.
현재 작업평면이 아닌 경우 참조 평면 는 흰색 색상(평면 #1)으로 표시됩니다.
모든 다른 기존 평면 는 선명한 파란색 . |
|
